000 — Direktlink 12.09.2017, 20:20 Uhr Paramags Hallo Kranfahrer Ich hätte mal ne Frage zum Teleskopieren bei Autokranen. Werden die Mastausschübe für goße Höhen eigentlich alle gleichmäßig ausgeschoben (also wenn man z.B. 3 Auszüge hat) oder kann es auch mal sein dass zwei halb ausgeschoben werden und der letzte dann komplett? Hintergrund ist dass ich meinen LTM 1400 (Kibri H0) mit langer Wippe ausgestattet habe, alle auszüge auf 50% reicht knapp auf die gewünschte Höhe, schiebe ich nun das letzte Mastteil oder ein anderes weiter aus käme ich schön auf die Höhe, aber ist das Realistisch? Gruß Thomas -- Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf www.paramags.de Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825 Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

001 — Direktlink 12.09.2017, 20:35 Uhr Sebastian Suchanek Admin Zitat: Paramags postete Ich hätte mal ne Frage zum Teleskopieren bei Autokranen. Werden die Mastausschübe für goße Höhen eigentlich alle gleichmäßig ausgeschoben (also wenn man z.B. 3 Auszüge hat) oder kann es auch mal sein dass zwei halb ausgeschoben werden und der letzte dann komplett? Die Teleskope von Teleskopkran-Auslegern kann man normalerweise nicht beliebig ausschieben. Für den Hub müssen die Ausschübe verriegelt sein und viele (die meisten?) Telekrane haben nur zwei Verriegelungen: bei ca. 50% und bei 100%. (Ein paar Modelle haben noch Zwischenstufen, aber das sind dann nur ein oder zwei.) Von daher: Ja, einen Teil der Teleskope halb und einen anderen Teil ganz zu teleskopieren, ist absolut realistisch. Siehe z.B. dieses Bild eines LTM1400. Welche Teleskope man halb und welche man ganz ausfahren muss, um auf eine gewünschte Gesamtlänge zu kommen, steht in der Bedienungsanleitung des Krans. Tschüs, Sebastian -- Baumaschinen-Modelle.net - Schwerlast-Rhein-Main.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

002 — Direktlink 12.09.2017, 21:40 Uhr mdkran Zitat: Sebastian Suchanek postete ... viele (die meisten?) Telekrane haben nur zwei Verriegelungen: bei ca. 50% und bei 100%. (Ein paar Modelle haben noch Zwischenstufen, aber das sind dann nur ein oder zwei.) Tschüs, Sebastian Einspruch; die meisten Teleskopiersysteme haben 3 Stufen. 45,90,100% (Terex oder Demag) oder 46,92,100% (Liebherr). Selbst Grove ist inzwischen von 50 und 100% auf ein dreistufiges System gewechselt. Bei den größeren Kranen wird zwar noch zweistufig verriegelt (fehlende Auslegerlänge wird da eh mit Gittermast aufgebaut), aber mengenmäßig dürfte das eher die Minderheit sein... -- Woher soll ich wissen was ich denke, wenn ich nicht höre was ich sage? Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

003 — Direktlink 12.09.2017, 22:28 Uhr Jens P. Bei den alten Klamotten wurde noch per Federspeicher verriegelt und das ganze deutlich hörbar. Je größer der Mast um so deutlicher konnte man es hören. Wir haben in Hamburg am Rothenbaum (wo all die Reichen wohnen) den LTM 1800 aufgebaut und gegen 21.00 hat er teleskopiert. 5min später war die Polizei wegen Ruhestörungen da. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

004 — Direktlink 13.09.2017, 10:22 Uhr jeanmichel Wir haben in Hamburg am Rothenbaum (wo all die Reichen wohnen) den LTM 1800 aufgebaut und gegen 21.00 hat er teleskopiert. 5min später war die Polizei wegen Ruhestörungen da. Super! Das nenne ich mal ne gelungene Aktion, und ganz legal !! -- Gruss aus Lothringen Jean Michel Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

005 — Direktlink 13.09.2017, 15:59 Uhr Hannes-Hu Zum Teleskopieren bei Liebherr-Kranen mit Liccon 2: Der Computer errechnet aufgrund der Daten, wie es am geschicktesten ist, in welcher Kombination er am meisten hebt. Zum Beispiel zwei Teleskope auf 46%, einen auf 92% und den Rest "drinlassen". Man kann auch anders fahren, da hebt er aber dann halt weniger. So kenne ich das und habe es jetzt vereinfacht versucht zu erklären. -- Viele Grüße Hannes Schaut auch auf meiner Homepage vorbei! abbruch-hannes.jimdosite.com/ Das Copyright aller hier von mir gezeigten Bilder liegt bei mir! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

006 — Direktlink 13.09.2017, 16:09 Uhr mdkran Generell versucht man immer, den besten Kompromiss zwischen möglichst geringem Eigengewicht des Auslegers und ausreichender struktureller Traglast zu erzielen. Das hat dann zum Ergebnis, dass z.B. selbst für einen sechsteiligen 50m Mast fast 1000 Seiten Traglasttabellen anfalllen....(Klappspitze inkl.) Für eine Mastlänge gibt es 3 oder 4 verschiedene Varianten, die je nach Ausladung das beste Ergebnis in der Traglast erzielen. -- Woher soll ich wissen was ich denke, wenn ich nicht höre was ich sage? Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

007 — Direktlink 13.09.2017, 17:43 Uhr Stephan Moderator Der arme Paramax bräuchte doch jetzt nur mal eine Teleskopiertabelle vom 400-Tonner ... . -- Gruß vom Rhein Stephan "Hätten Sie aber können!!!" Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

008 — Direktlink 13.09.2017, 17:59 Uhr Paramags Hi Leute Erstmal Danke für eure Antworten @Stephan, wenn dan bitte mit G nicht mit X Ne Teleskopiertabelle muss man als nichtkranfahrer auch erstmal lesen können Zu meinem 1400er Alle Teleskope sind jetzt auf 50% ausgefahren, Mast so weit wie möglich aufgerichtet. Wippe könnte ich noch etwas Steiler stellen. Die Rollenkopfhöhe ist wie man sieht nocht nicht wirklich ausreichend um an der Anlage was zu reparieren. Welchen Mast würde man nun noch ausschieben? Vermute mal den untersten, oder? Der Kran soll nicht die Gondel runter heben oder nen Flügeltausch machen, dafür hab ch meine LR1600/2 Gruß Thomas -- Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf www.paramags.de Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825 Dieser Post wurde am 13.09.2017 um 17:59 Uhr von Paramags editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

009 — Direktlink 13.09.2017, 18:29 Uhr Gast:Vogel Gäste Oh, der Paramags baut einen gescheiten Kratzbaum... (Gast) Zitatantwort || Editieren || Löschen || IP

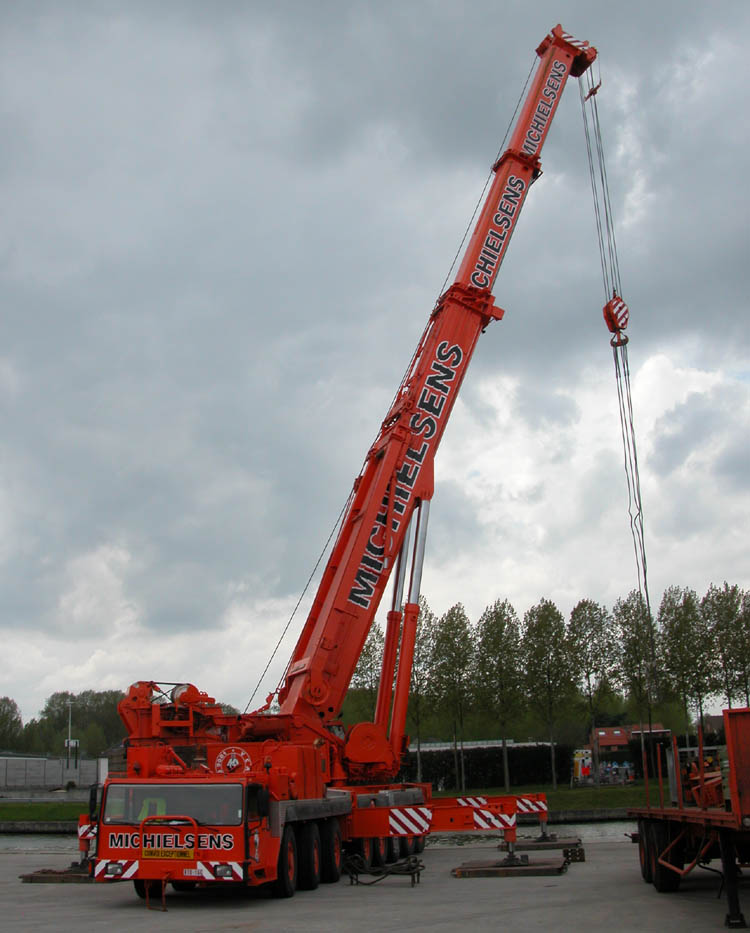

010 — Direktlink 13.09.2017, 21:42 Uhr Stephan Moderator Zitat: Paramags postete ... @Stephan, wenn dan bitte mit G nicht mit X Ne Teleskopiertabelle muss man als nichtkranfahrer auch erstmal lesen können ... Gruß Thomas Eigentlich reicht es völlig aus zu lesen, was da überhaupt steht ... Ich ziehe mal ein paar Eckdaten aus der Betriebsanleitung eines LTM 1400 aus dem Baujahr 1989 heran ...: Die Teleskopauslegerlängen von 15,7 m bis 50 m werden über die Teleskopteile T 1,2 und 3 realisiert. Verriegelt wird bei 50, 92 oder 100 %. Interessante Beispiele dazu wären folgende: 26,1 m: T1 92%, T2 0%, T3 0% 27 m : T1 0%, T2 50% T3 50% 31,7 m: T1 92%, T2 50%, T3 0% etc., ... Für den Betrieb der Wippspitze sind ausschließlich 92%-Werte angegeben! Und für Deinen Einsatzzweck dürfte die Teleskopauslegerstellung exakt 84 Grad betragen. . -- Gruß vom Rhein Stephan "Hätten Sie aber können!!!" Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

011 — Direktlink 14.09.2017, 08:13 Uhr baroni Zitat: Stephan postete ... Teleskopiertabelle ... Dafür gibt es doch bestimmt schon eine App, gelle? Klar, die ollen Papieransammlungen könnte man noch unter den Stützteller legen, dort bringt ein Tablet-PC oder gar Smart-Phone keinen Zentimeter. Gruß, Thorsten (baroni) -- Aktueller denn je: Wer in der Demokratie schläft, wird in der Diktatur erwachen! ©@bisher unbekannter Autor ... aber wenigstens keine Augenringe haben. ©@Christine Prayon Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

012 — Direktlink 14.09.2017, 08:18 Uhr Stephan Moderator Eine App für einen 30 Jahre alten Mobilkran ...? Du machst Scherze, oder? Solche Krane waren noch echte "Handwerkzeuge", sowohl in der Fertigung, bestimmt aber im anschließenden Alltagsbetrieb ... . -- Gruß vom Rhein Stephan "Hätten Sie aber können!!!" Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

013 — Direktlink 14.09.2017, 14:04 Uhr Paramags @Baroni Na der war ja echt gut Damals gabs noch nicht mal richtige Handys, an Smartphones dachte da auch noch keiner Gruß Thomas -- Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf www.paramags.de Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825 Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

014 — Direktlink 15.09.2017, 13:45 Uhr Oliver Thum Ganz einfach meine Herren: entweder reichen Tele 1 92% und Tele 2 92 % (ergibt 39,6mt Telelänge) oder eben 3x 92 % (ergibt 50mt Telelänge)! Andere Ausschubzustände mit der Wippe gab es beim LTM 1400 wie auch beim LTM 1800 nicht. Thomas sollte dir das mit deiner Windkraftanlage zu hoch sein musst du eben die Wippe kürzer machen. In der Praxis baut ja normalerweise auch keiner eine lange Wippe ein und fährt mit kürzerem Tele. -- © - Copyright liegt bei "Oliver Thum". +++ Ein Gruß aus meiner Heimat "HIER" Tirol! +++ ~~~~~~~~~~~ Oliver Thum ~~~~~~~~~~~ Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

015 — Direktlink 15.09.2017, 19:52 Uhr Paramags Hi Oliver Danke für deine Auskunft. Hab mir heute Nachmittag meinen zweiten 1400er aufgerüstet, Mast auf vollausschub und Wippe eines kürzer, dada, die Rollenkopfhöhe ist Identich wie mit der langen Wippe Sieht halt etwas filegraner aus als mit teil eingeschobenen Mast Gruß Thomas -- Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf www.paramags.de Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825 Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

016 — Direktlink 16.09.2017, 11:11 Uhr Stephan Moderator Tolle Erkenntnis ... Ganz offensichtlich ist jetzt die Wippe zu kurz ... (Ich verstehe grad das Problem nicht) . -- Gruß vom Rhein Stephan "Hätten Sie aber können!!!" Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

017 — Direktlink 16.09.2017, 14:34 Uhr Paramags Hi Stephan Gibt doch kein Problem mehr. Mit der kurzen Wippe komm ich bei Vollauszug auf die gleiche Höhe wie mit der langen Wippe bei Teilauszug der Teleskope. Alles gut. Gruß Thomas -- Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf www.paramags.de Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825 Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

018 — Direktlink 16.09.2017, 16:32 Uhr Gast:JBL Gäste Ich bin auch verwirrt. Hattest du nicht in Posting 8 geschrieben, daß diese Höhe unzureichend ist? Jetzt machst du es wieder gleich hoch und auf einmal ist alles gut? (Gast) Zitatantwort || Editieren || Löschen || IP

019 — Direktlink 16.09.2017, 16:56 Uhr Stephan Moderator Ich bleibe bei Para-Max ... sorry ... . -- Gruß vom Rhein Stephan "Hätten Sie aber können!!!" Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

020 — Direktlink 16.09.2017, 17:20 Uhr Paramags Hi Jens Gegenübr zu Posting 1 hab ich den Kran und die Wippe noch etwas steiler gestellt. Gruß Thomas -- Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf www.paramags.de Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825 Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

021 — Direktlink 16.09.2017, 18:46 Uhr Victor Zitat: Paramags postete Gegenübr zu Posting 1 hab ich den Kran und die Wippe noch etwas steiler gestellt. Die Hubzylinder zeigen jetzt aber einen Knick, bei beiden Kräne... sieht schon etwas gefährlich aus -- Gruß, Victor NL Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

022 — Direktlink 16.09.2017, 20:47 Uhr Paramags Hi Victor Ja, im rechten ist noch ken Stopper drinnen und im linken ist der zu kurz. Ohne den "Knick" knicken die ein Gruß Thomas -- Alles was das Thema Windenergie angeht findet Ihr ab sofort gesammelt auf www.paramags.de Mein Modellbauthread http://www.hansebubeforum.de/showtopic.php?threadid=24502&pagenum=lastpage&s=15c523793bebc11181066278ab218825 Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

023 — Direktlink 13.04.2018, 22:21 Uhr Olli82 Hallo habe mir gerade bei YT folgendes Video von Soeren66 angeschaut. Seine Videos sind echt Top. https://www.youtube.com/watch?v=y9RrylNtQoI Bei 3:50 ist zu erkennen wie beim LTM1500 mit hängender Last der erste Mastschub eingefahren wird. Dachte ja daß das während des Hubes nicht geht und der Mast mit Last verriegelt sein muss. Über die Gründe lässt sich sicher auch spekulieren. Vielleicht wäre ausgeschoben die minimale Ausladung zu weit. Gut bei kleinen Hallen-Mobilkranen habe ich das auch schon im Video gesehen. Aber bei einem dicken Brocken noch nicht. Dieser Post wurde am 13.04.2018 um 22:22 Uhr von Olli82 editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

024 — Direktlink 13.04.2018, 22:39 Uhr mdkran Mit Teillast können eigentlich alle Telekrane teleskopieren. Grund war hier sicher einerseits die Zwangsausladung vor den hochgehängten Kabeln, andererseits dem Turmdrehkran die Einsatzfähigkeit zu erhalten, solange man nur den „Kleinkram“ abräumt. Bei den Großkranen sind die teleskopierbaren Lasten schon ziemlich hoch, beispielsweise mit längerer Wippe hast du enorme Lasten auf dem Rollenkopf. Da wird dann aber auch nur in einem engen Bereich von sehr steilem Winkel teleskopiert. -- Woher soll ich wissen was ich denke, wenn ich nicht höre was ich sage? Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
