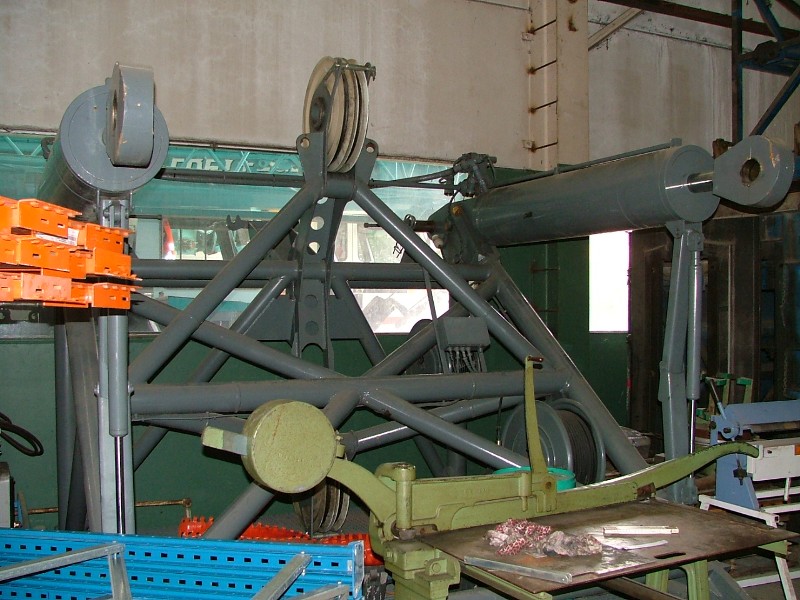

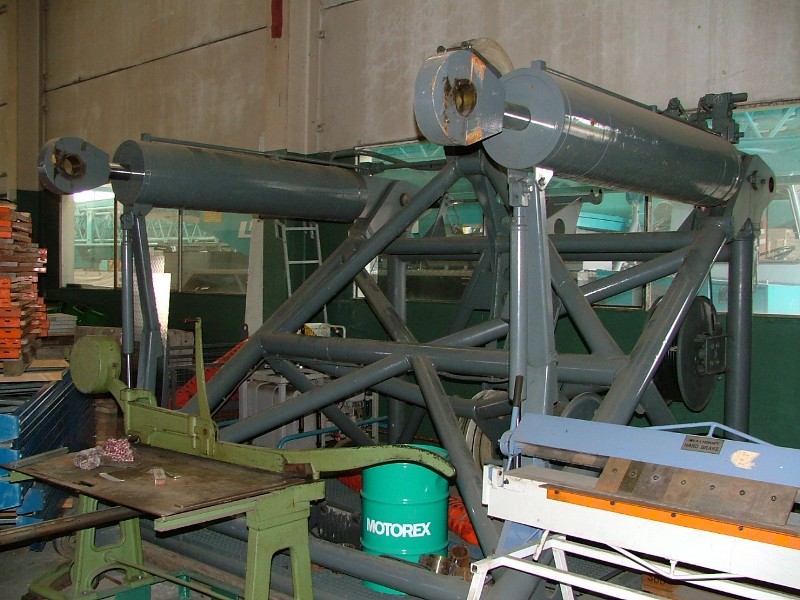

000 — Direktlink 08.10.2005, 18:42 Uhr Christian Hallo Leute Fanger Krane aus Luzern und Sachseln in der Schweiz besitzt dieses apezielle teil, welches in den Hauptmast eingebolzt werden kann um diesen abwinkeln zu können. Endlich vor die Linse bekommen, tief hinten in der Halle von Fangers Tochterfirma Frey+Egle Die Fanger LR1400-1 hat diese Einrichtung speziell zum handling von TBM_teilen erhalten. Auf Wunsch gewisser forumbekannter Herren, z.B. aus Hessen, die mich schon länger nach Bildern dieses Dings gebeten haben... ;-) gruß aus dem Schwarzwald Christian -- Gruß aus dem Schwarzwald Christian ------------------------------- Dieser Post wurde am 08.11.2009 um 22:38 Uhr von Hendrik editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

001 — Direktlink 08.10.2005, 19:41 Uhr belaqqq Hy Heißt das das ein Teil (der vordere ) direkt an den Hyd.Zyls. hängt. Wie funktioniert denn die Ansteuerung "da oben"? Viele Grüße Bernd Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

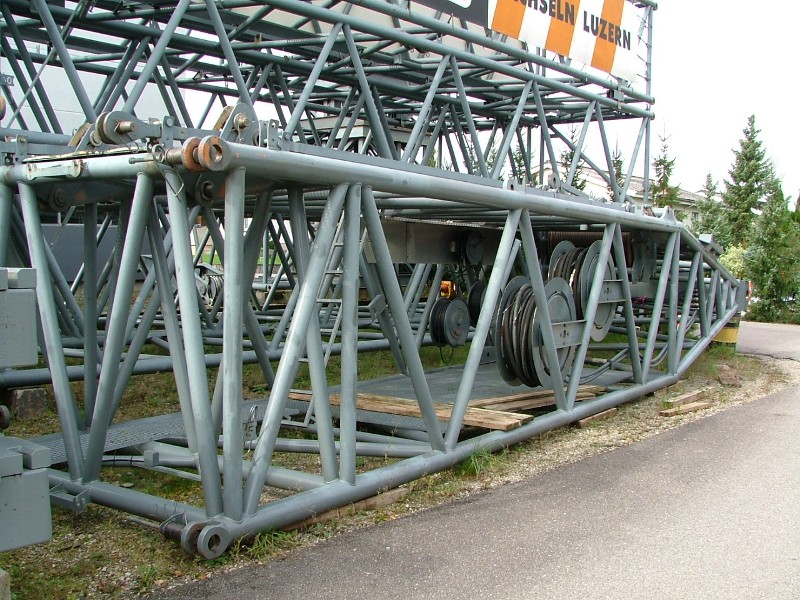

002 — Direktlink 08.10.2005, 19:53 Uhr Christian genau. der obere Teil hängt direkt an den Hydraulikzylindern. das Teil wird im grunde wie ein reguläres Mastteil eingebolzt und kann über die Hydraulikzylinder angewinkelt werden. Zur Ansteuerung befinden sich im Hauptmastfuss trommeln mit Leitungen die durch den mast gezogen werden und an diesem teil angeschlossen werden siehe unten gruß aus dem Schwarzwald Christian -- Gruß aus dem Schwarzwald Christian ------------------------------- Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

003 — Direktlink 08.10.2005, 20:35 Uhr Hendrik Moderator Ist ja interessant. Das heißt also, der Hauptmast kann abgewinkelt werden? An welcher Stelle im Mast wird dieses Teil denn eingesetzt, oder ist man diesbezüglich "flexibel"? Und wie verhält sich das dann mit der Tragkraft? Gibt es Bilder von diesem Ding im Einsatz?? gruß hendrik Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

004 — Direktlink 08.10.2005, 20:49 Uhr Christian ja, der Hauptmast kann angewinkelt werden. das teil kann beliebig eingebolzt werden. genutzt wird es z.b. um das Schneidrad einer TBM zu montieren, bzw für alle Lasten die schwer aber "dick" sind Schau dir das mal an, dort sind die traglasten angeführt http://www.fanger.ch/C5000.htm Einsatzbilder habe ich selbst keine, mal sehen was sich da noch machen lässt. so oft wird das teil leider nicht genutzt Gruß Christian -- Gruß aus dem Schwarzwald Christian ------------------------------- Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

005 — Direktlink 08.10.2005, 20:56 Uhr Christian ach ja, Fanger besitzt für die LR1400-1 (intern C5000 getauft) keine Wippspitze. nur deren CC1100 (die übrigens gerade komplett renoviert wird und bald wie neu erstrahlen wird) hat die komplettausrüstung mit Wippe, Derrick und Schwebeballast Christian -- Gruß aus dem Schwarzwald Christian ------------------------------- Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

006 — Direktlink 08.10.2005, 21:06 Uhr Ron van der Velpen Es gibt ne Film von Liebherr mit dieser LR 1400-1 und die (erstmals fremd ansehende) geknickter Mast. Die Bilder von Christian machen vieles deutlich. MuB mal nachsehen wo ich der Film habe, dann werde ich einige Foto's aus dieser Video zu machen. -- Ron van der Velpen www.vandervelpen.nl Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

007 — Direktlink 08.10.2005, 21:09 Uhr Hendrik Moderator Interessant. Laut Datenblatt wird das Teil wohl als "Wippe" benutzt; aber eben hydraulisch verstellbar. gruß hendrik Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

008 — Direktlink 07.11.2005, 22:56 Uhr Ron van der Velpen Ja, das Video wieder gefunden. Leider ist die Bildqualität nicht die Beste, aber Foto's (aus der Video) gibt's hier: http://www.mijnalbum.nl/Album=FB6YGAH7 Wer Interesse am Video-ausschnitt hat: dieses Teil dauert etwa 1 Minut, ist aber 137 mB groB. Bitte melden per email oder Tipps wie man solche Datei ins Nett setzen kann. -- Ron van der Velpen www.vandervelpen.nl Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

009 — Direktlink 07.11.2005, 23:37 Uhr Gast:Birger Gäste Hallo Ron, du kannst das Video bei www.megaupload.com online stellen (max. 250 MB), dann bekommst du einen Link wo genau das Video liegt und du kannst den Link hier hineinsetzen. Bei www.rapidshare.de funktionieren nur Dateien bis 50 MB. Dieser Post wurde am 07.11.2005 um 23:46 Uhr von Birger editiert. (Gast) Zitatantwort || Editieren || Löschen || IP

010 — Direktlink 08.11.2005, 20:43 Uhr Ron van der Velpen Ich hab's geschafft: http://www.megaupload.com/nl/?d=0MW73RZS Das Video dauert etwa 6 Minuten und ist 103 mB groB. -- Ron van der Velpen www.vandervelpen.nl Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

011 — Direktlink 20.10.2019, 17:55 Uhr rollkopf *staub wegpust* Sie ist seit ein paar Monaten schon Berlinerin... -- gruss Andreas aka rollkopf Wissen ist Macht, nichts wissen macht Freizeit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

012 — Direktlink 21.10.2019, 16:54 Uhr Gast Zitat: rollkopf postete *staub wegpust* Sie ist seit ein paar Monaten schon Berlinerin... Die hatten schon mal eine Lr 1400 , hab ich mal am Potsdamer Platz gesehen , war ziemlich hoch !! -- Gruß aus Berlin Gast Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

013 — Direktlink 21.10.2019, 18:36 Uhr rollkopf Zitat: Gast postete Zitat: rollkopf postete *staub wegpust* Sie ist seit ein paar Monaten schon Berlinerin... ... Die hatten schon mal eine Lr 1400 , hab ich mal am Potsdamer Platz gesehen , war ziemlich hoch !! Jenau, Jast aus Berlin, die war sojar noch jünga, wie der schwietza Eidjenosse, wurde dannn aber Ami.... -- gruss Andreas aka rollkopf Wissen ist Macht, nichts wissen macht Freizeit Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

014 — Direktlink 21.10.2019, 19:55 Uhr Andre Schirmer Zitat: Gast postete Zitat: rollkopf postete *staub wegpust* Sie ist seit ein paar Monaten schon Berlinerin... Die hatten schon mal eine Lr 1400 , hab ich mal am Potsdamer Platz gesehen , war ziemlich hoch !! Jetzt wo du es sasgst, ja dort hab ich die Raupe auch gesehen. Wenn ich nicht irre, hat sie Damals den TDK vom Dach des Mittleren Hochhauses gehoben. Neben dem DB gebäute. Schöne Grüße aus Leipzig -- Tuuuunnäääääl, fährsde rein, wirds duuuunkääääl.... fährsde raus, wirds hääääääll, Tuuuuunnäääääl Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

015 — Direktlink 21.10.2019, 22:06 Uhr CHARLY KRAUSE https://www.mobi-hub.de/galerie-krane.html -- www.Berlin-Krane.de Wenn Du tot bist, dann weißt Du nicht, dass Du tot bist. Es ist nur schwer für die Anderen. Genau so ist es wenn Du blöd bist! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
