Menck M90
|
Hallo zusammen,
für die diesjährige Messe in Friedrichshafen habe ich mir mal wieder ein besonderes Modell einfallen lassen. Diesmal war es ein Turmdrehkran.
Er ist 48,5 cm hoch, 71,5 cm lang und 983g schwer, denn der Kran ist aus Metall. Den Kran habe ich mal vor Jahren in Italien gefunden zum umbauen. Und dieses Jahr war er halt an der Reihe. Vom original Modell Kran wurden zwei Zwischenstücke vom Ausleger, ein Mast - Teil und ein Teil vom Gegengewicht entfernt, da dieser ansonsten für einen Messeauftritt zu Groß gewesen wäre. Der Kran bei ausgefahrener Katze ohne Probleme ein Gewicht von 30g anheben und bewegen.
Für den Haken wurde ein 7mm Motor mit Schnecke-Zahnrad verwendet. Als Drehantrieb wurde ein 1:700 Planetengetriebe am Mast zum Schwenken befestigt. Der Drehkranz ist doppelt Kugelgelagert. Die Katze wird über ein 1:26 Planetengetriebe mit zusätzlich einer Untersetzung von 1:15 angesteuert.
Leider konnte ich die original Seilführung am Kran nicht verwenden, wegen der Betriebssicherheit. Ansonsten wird die Katze und auch der Kranhaken wie beim Original betrieben. In einem Schaltkasten, wo man auch die Türe öffnen kann, ist der Empfänger mit Fahrtenregler untergebracht.
Somit ist der Kran komplett Ferngesteuert.

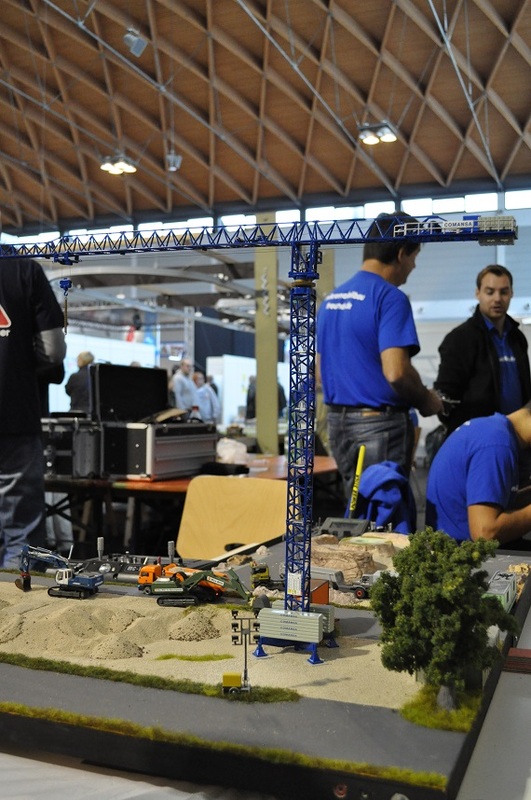

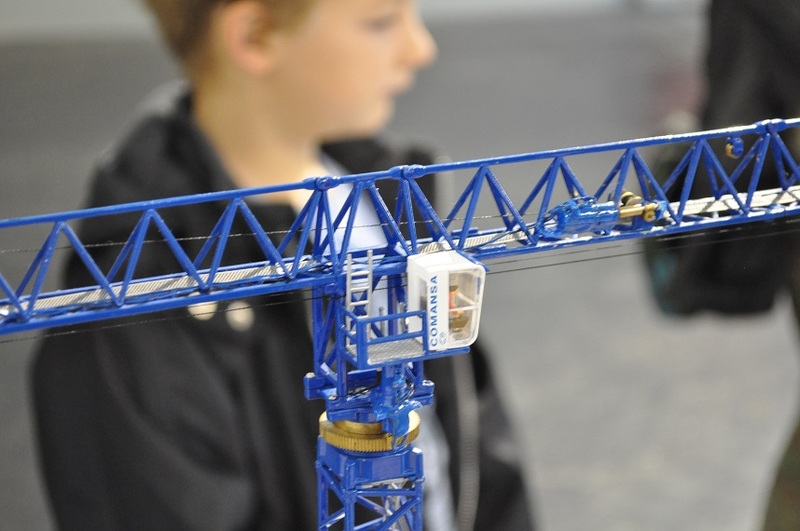

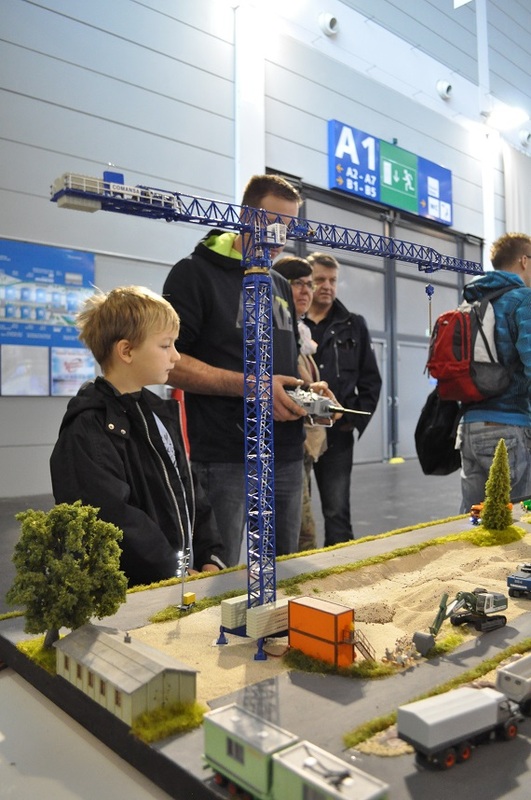

Hier ein paar Bilder:
Viele Grüße
Alexander
