002 — Direktlink
04.06.2013, 18:44 Uhr
Ralf Neumann
|
| Zitat: | T.Volkmer postete
Hallo Kranmodellfreunde,

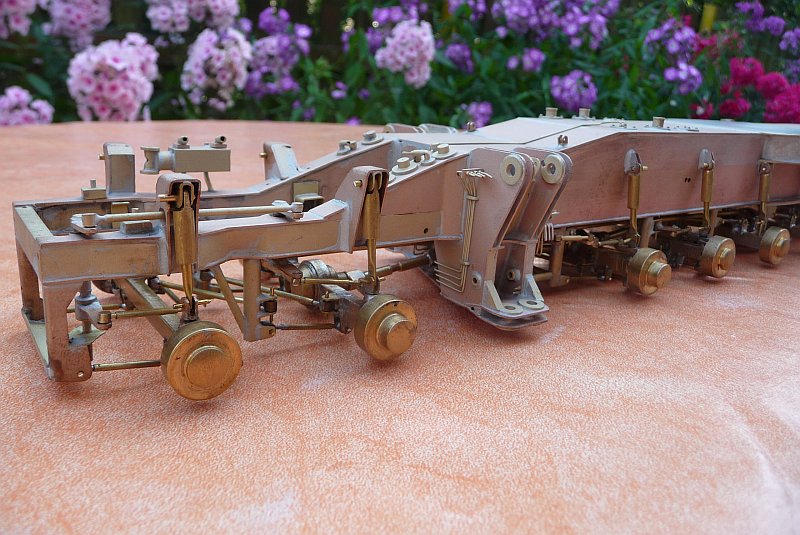

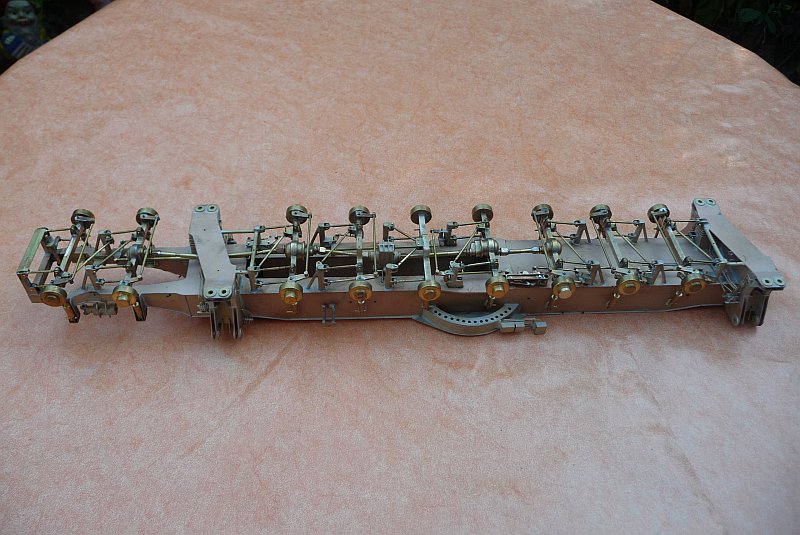

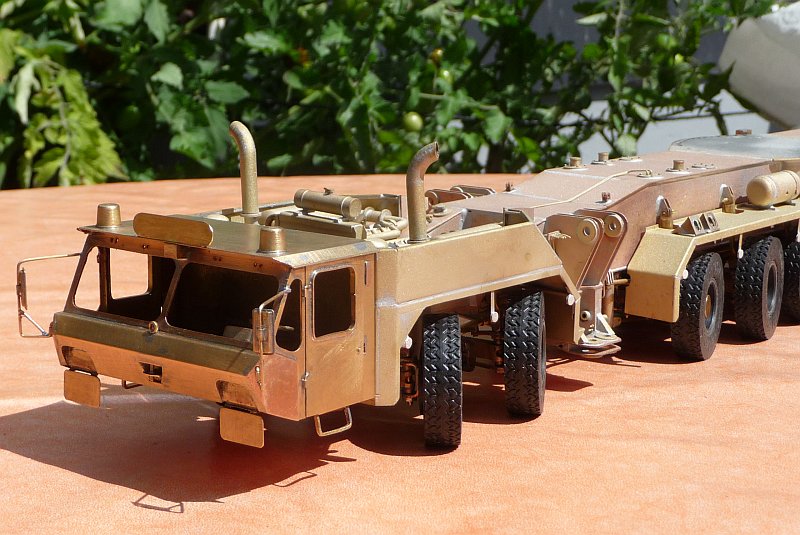

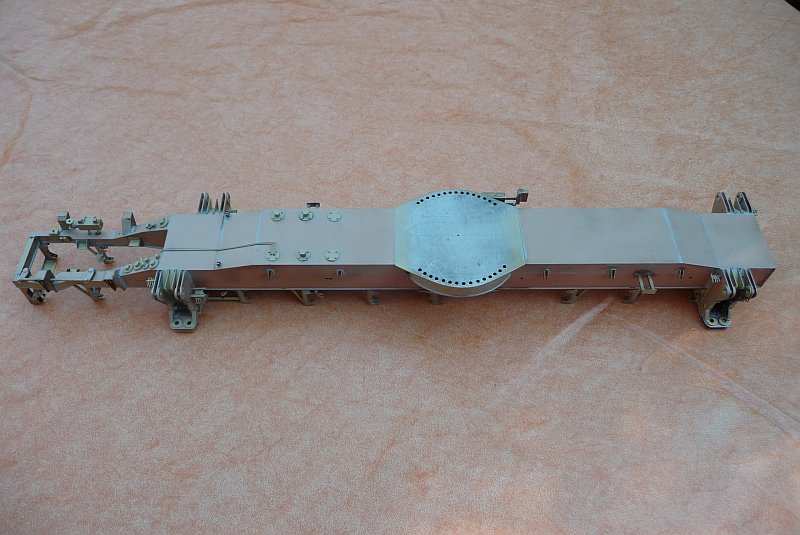

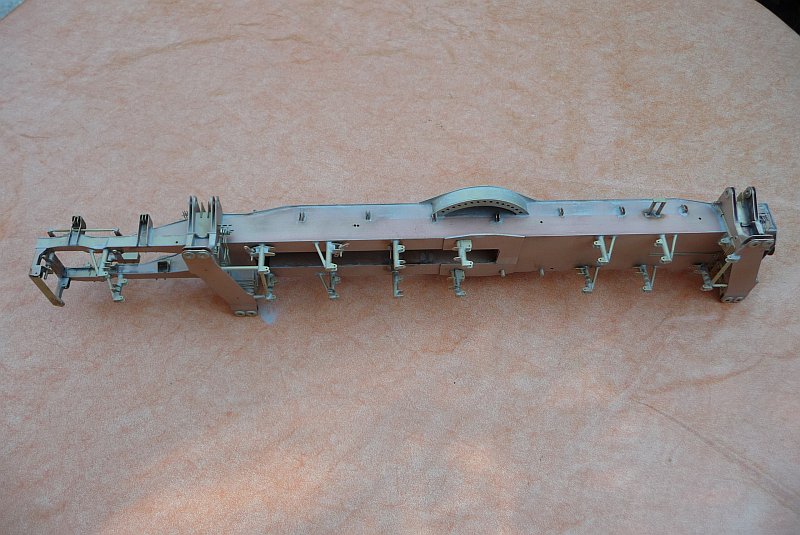

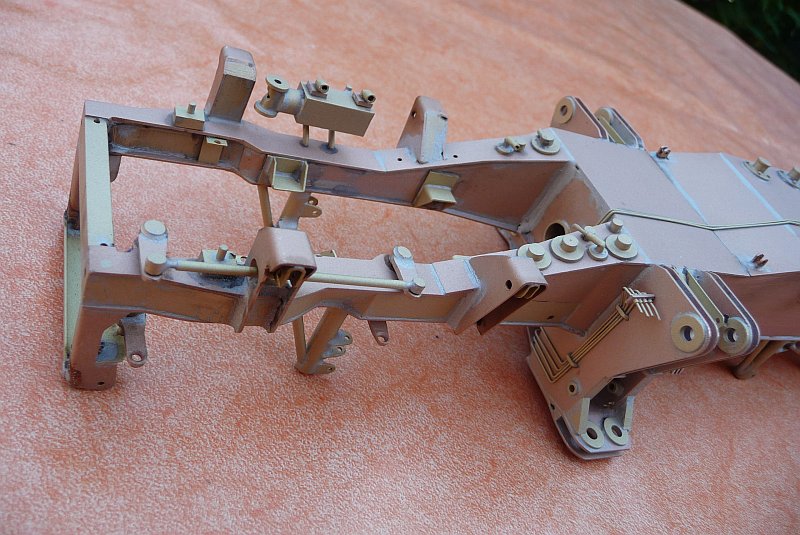

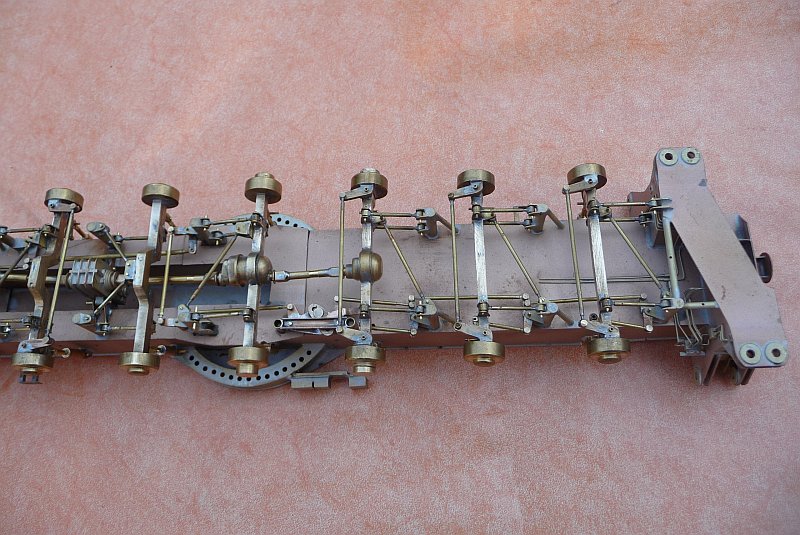

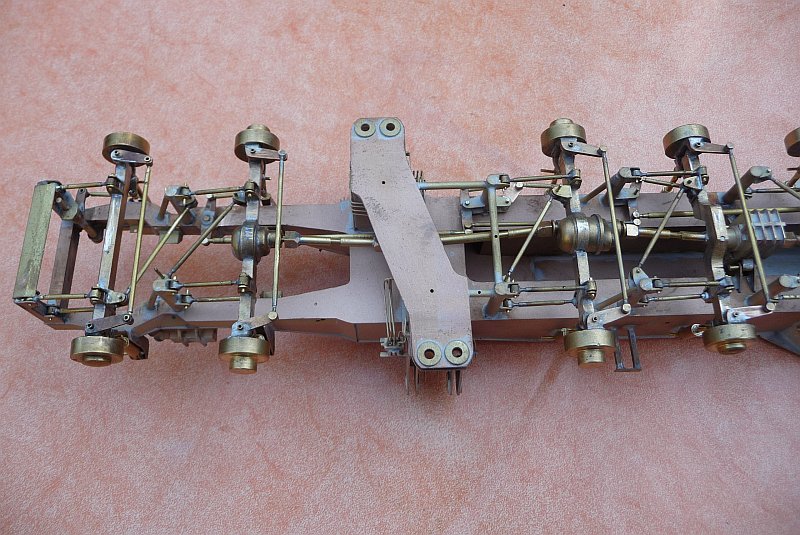

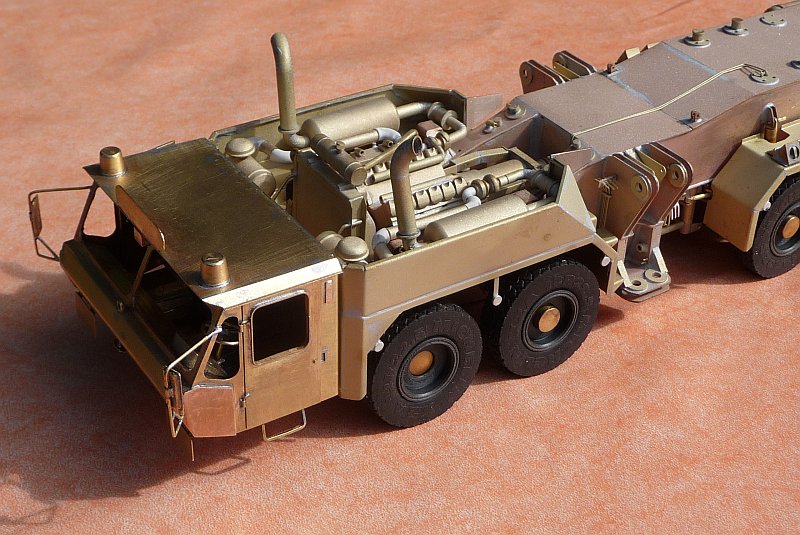

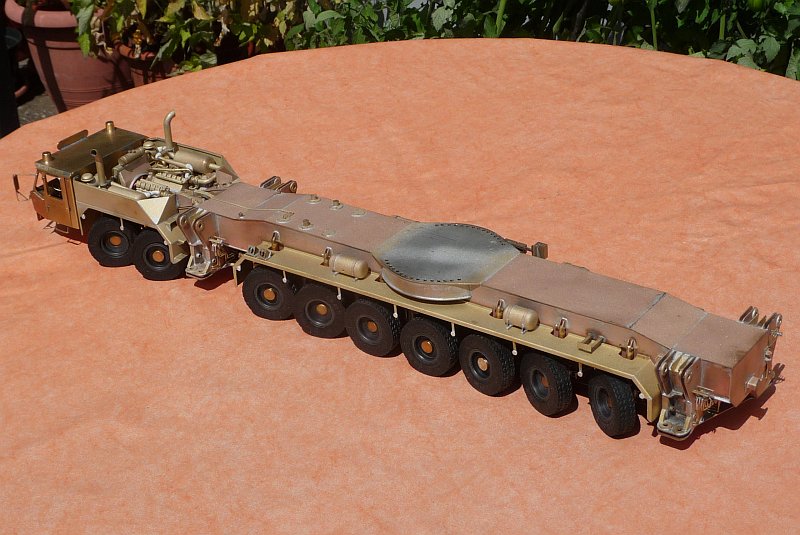

Der AMK 500 ist einer meiner Lieblingskrane. Vor über 15 Jahren habe ich nur das Grundgerät gebaut. Das neue Modell soll nun auch
den Ausleger erhalten.
Vom Bau desselben habe ich einige Bilder an Burkhardt geschickt.

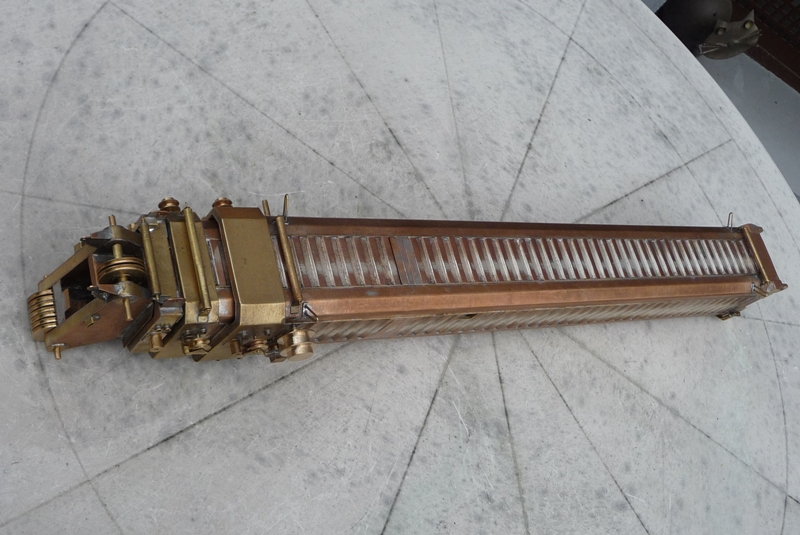

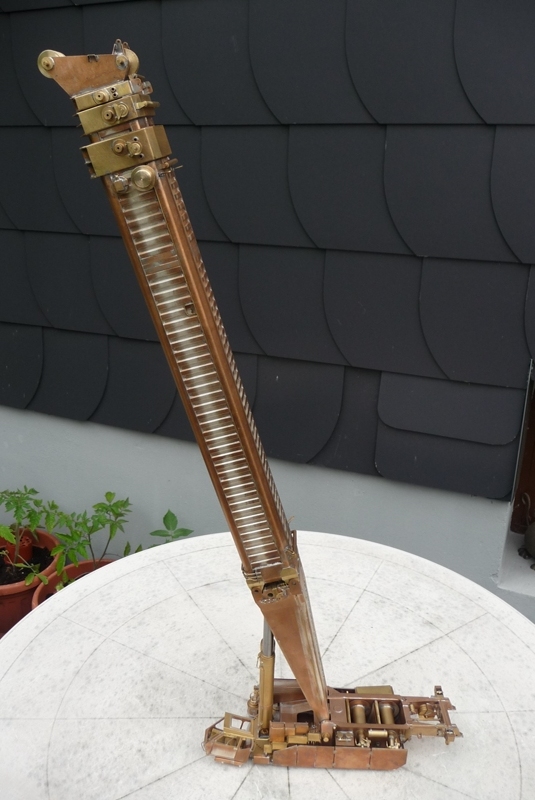

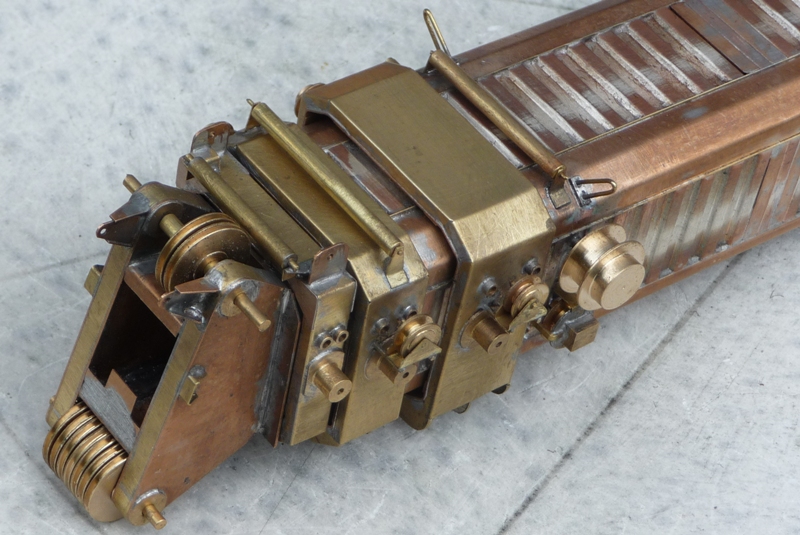

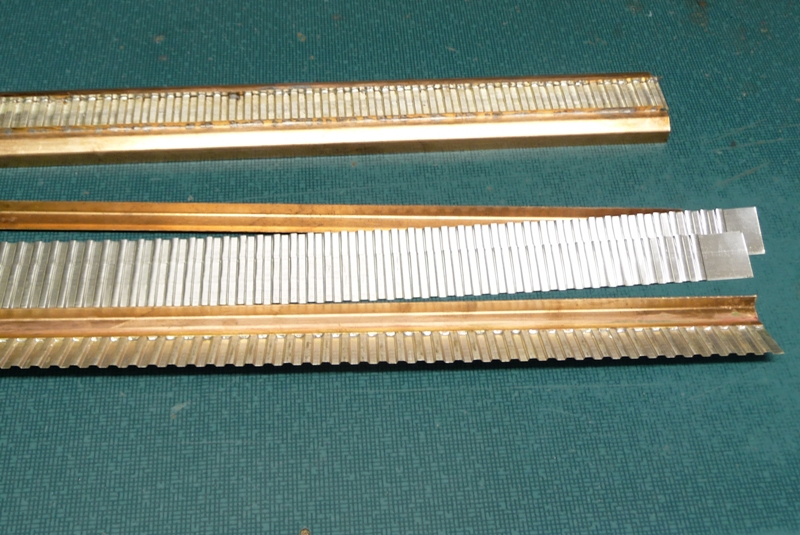

Dazu schon mal einige Informationen. Der Ausleger ist komplett aus Blech gebaut. Um das Gewicht möglichst gering zu halten, sind
kleine Dicken verwendet worden. Eckbleche 0,5mm, Trapezbleche 0,2mm und die kleinen Verbindungswinkel 0,3mm. Damit liegt das

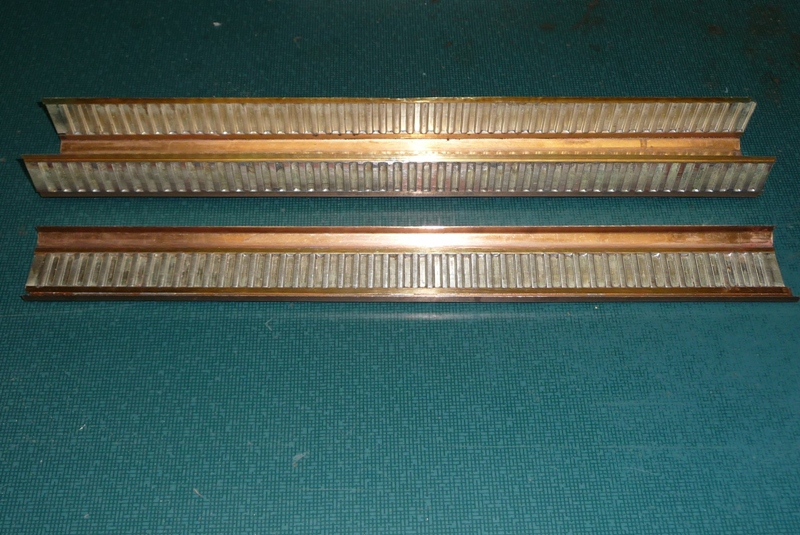

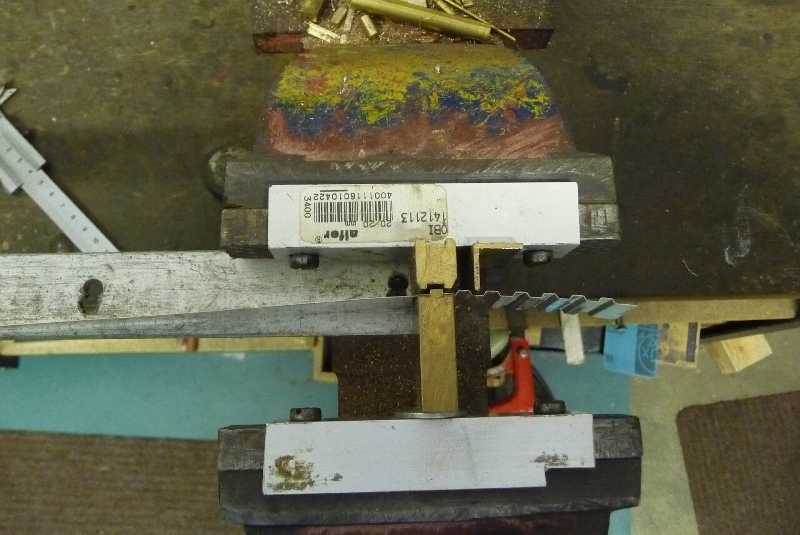

Gewicht des kompletten Ausleger knapp über 1600g bei ca. 52cm Länge. Die Trapezbleche habe ich mit einem einfachen Druck im

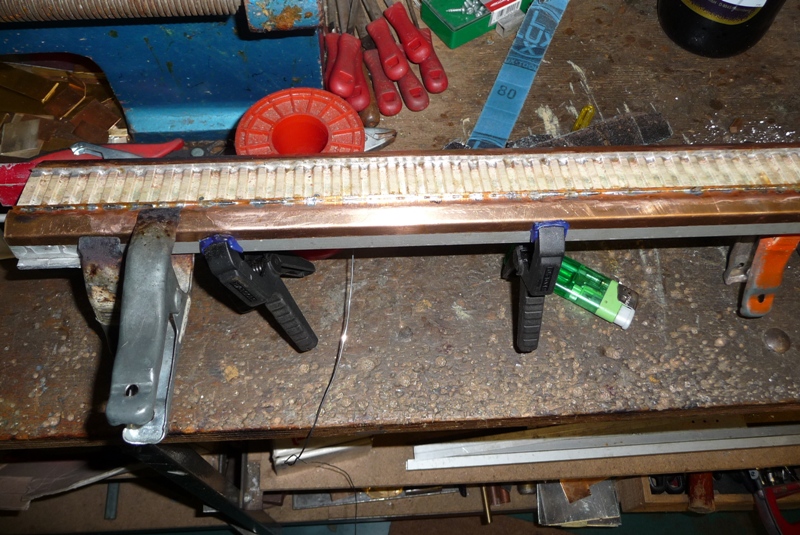

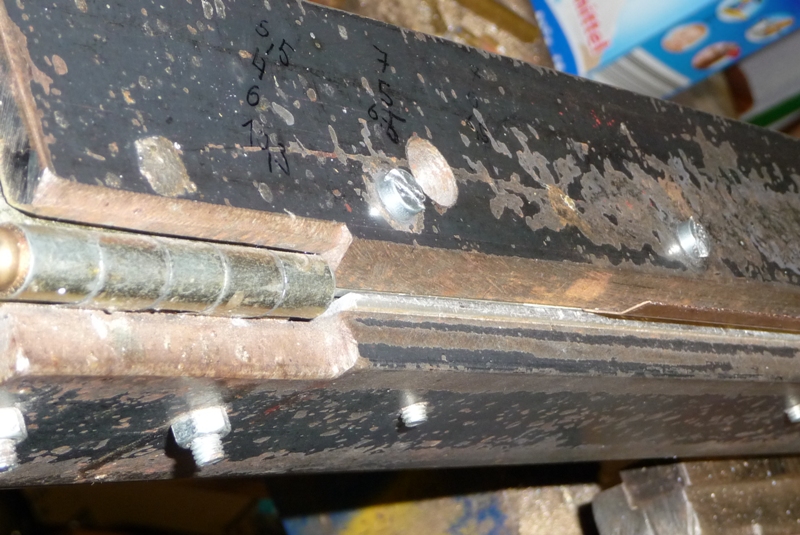

Schraubstock angefertigt. Das ging zügig und mit großer Geichmäßigkeit. Damit die Trapezbleche nicht wellig werden beim Löten und

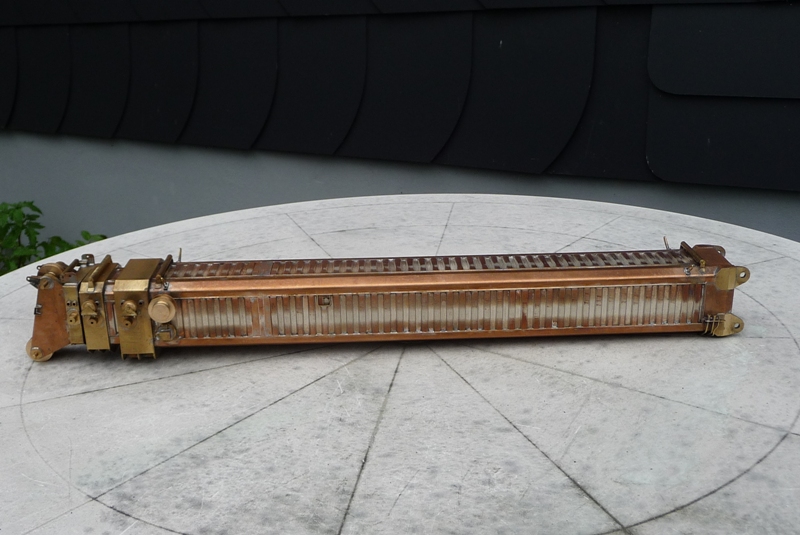

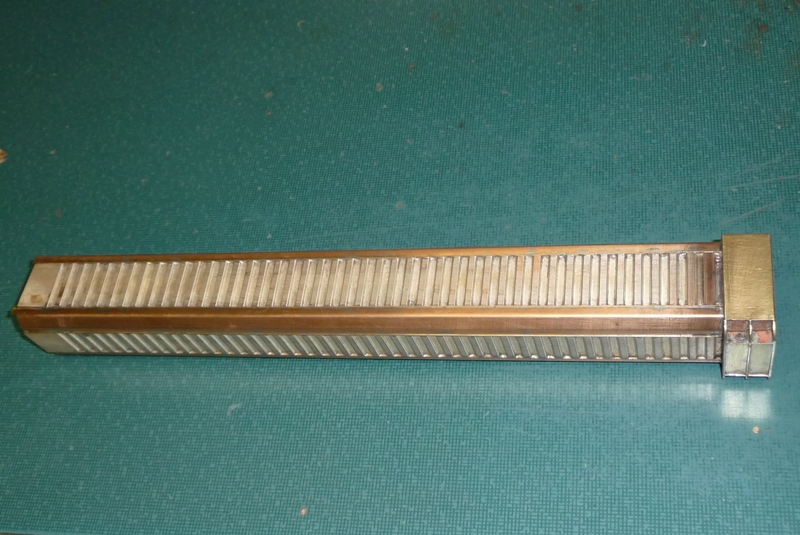

die ganze Sache auch gerade bleibt sind die Teile auf Aluprofilen gespannt worden. So wurden dann alle 4 Mastteile angefertigt . Sie sind
wie das Vorbild sehr steif und lassen sich nicht von Hand biegen oder verdrehen. Im Bereich der Kragen ist ein Blechstreifen um die Teile
gelötet um ein Aufreißen bei Belastung zu verhindern. Darüber sind danach die Kragenbleche gelötet. Was jetzt fehlt und noch ergänzt
werden soll sind Kleinigkeiten.
Gruß
Thomas |
Hallo Thomas,
wir alle, die deine Modelle und deren Detailierung kennen, schätzen sie sehr. Vielleicht ist es dir möglich einige Bilder vom Bau des HPC-Auslegers und vom Endresultat hier einzustellen.
--
Gruß
Ralf Neumann
Das (C) der veröffentlichten Bilder liegt bei mir.
Ironie & Sarkasmus helfen mir zuweilen die Dummheit anderer zu ertragen. |
