Hi,

wir haben uns neben dem GTK auch noch einem Ladegut gewidmet. Hier ist der komplette V90 105m Turm in seinen 5 Sektionen als Ladegut entstanden.

Als erstes kann ich euch die Stufe 1 anbieten, mit Deckel (Plane oben und unten).

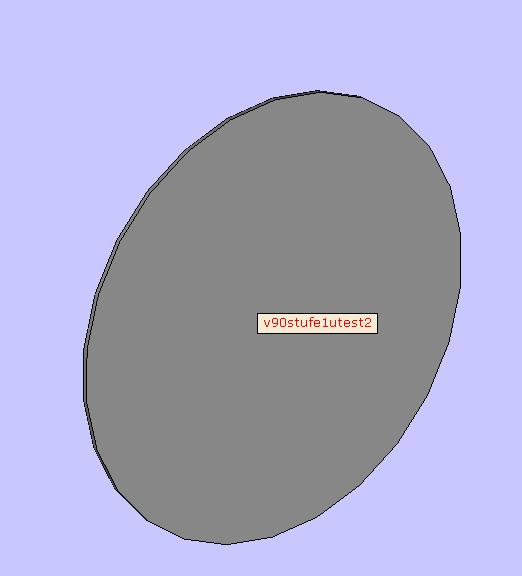

Plane Deckel unten

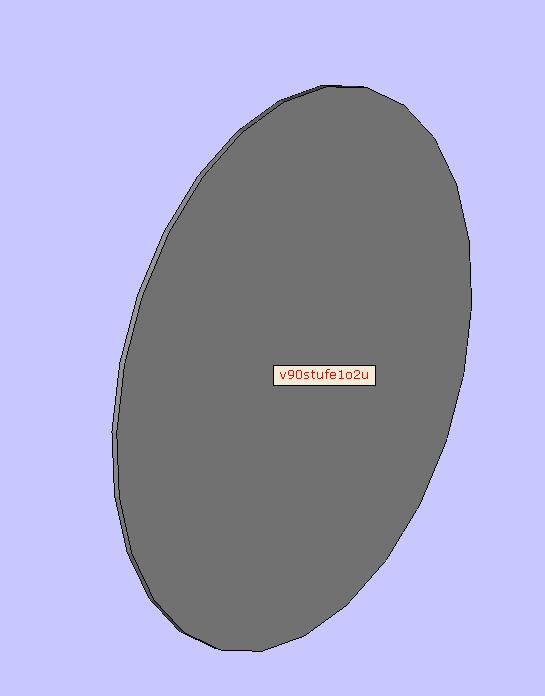

Plane Deckel oben

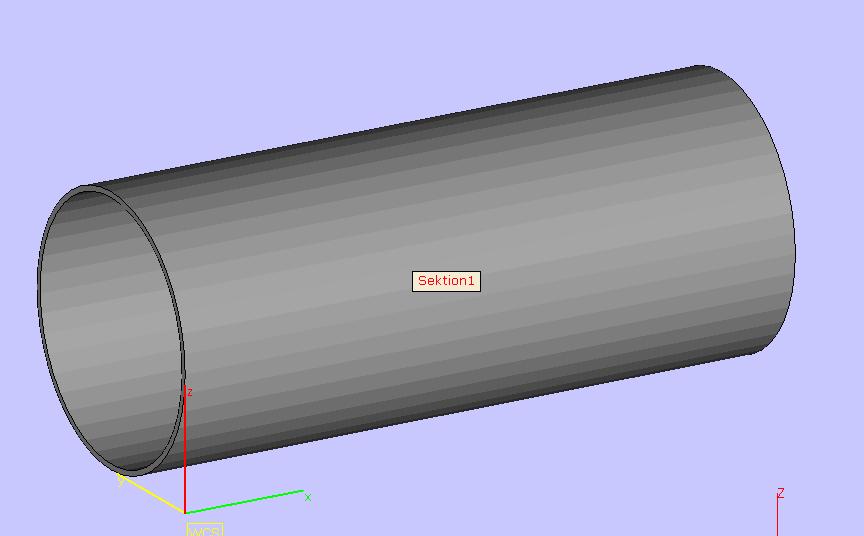

und die Stufe 1

das ganze als 3D Print. Länge ca 11,5cm Breite ca 4,8cm.

Die weiteren Stufen kommen übers We.

Das ganze gib es absofort als Kleinserie per E-Mail bei mir zu ordern.
LKTrader@t-online.de

Preis für die Stufe 1 incl Deckel oben + unten 35EUR + 2,50EUR Porto
Dieser Post wurde am 21.02.2009 um 13:19 Uhr von Burkhardt Berlin editiert.

(Gast) Zitatantwort || Editieren || Löschen || IP

001 — Direktlink
20.02.2009, 22:48 Uhr
Gast:LotharK
Gäste

so weiter gehts:

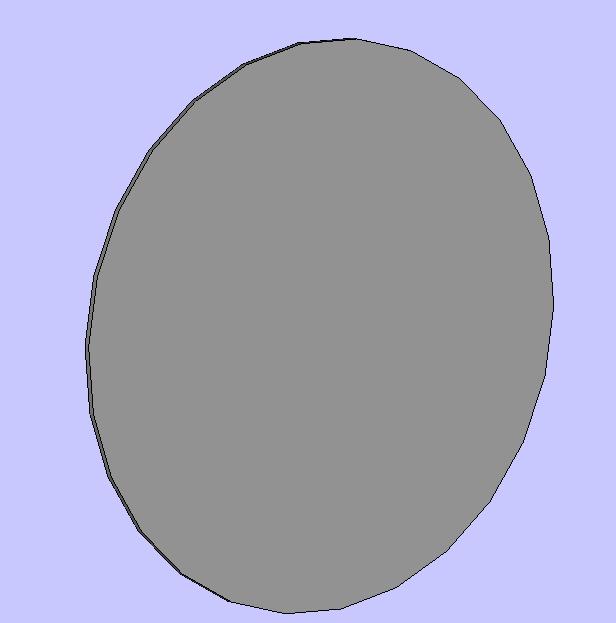

Stufe 2 Unten:

Stufe 2 Oben:

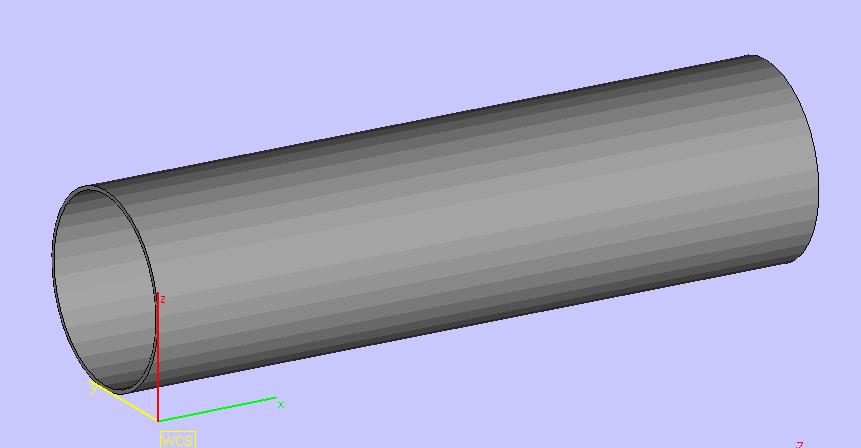

Stufe 2 Sektion:

Auch hier wieder 3D Print. Länge ca 17,3cm Breite ca 4,7cm.

Weiteres im laufe des WE.
Dieser Post wurde am 04.03.2009 um 17:18 Uhr von Burkhardt Berlin editiert.

(Gast) Zitatantwort || Editieren || Löschen || IP

002 — Direktlink
20.02.2009, 23:05 Uhr
Gast:LotharK
Gäste

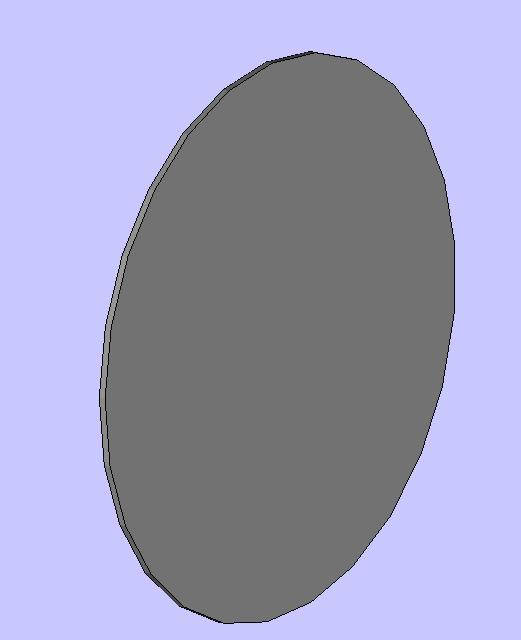

Stufe 3 Deckel unten:

Stufe 3 Deckel oben:

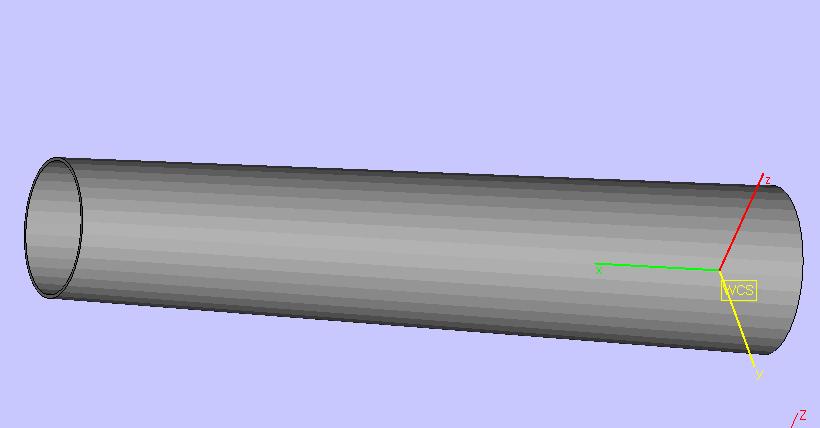

Stufe 3 Sektion:

Wieder 3D Print. Länge ca 22,1cm Breite ca 4,7cm (4,0cm oben)
Dieser Post wurde am 04.03.2009 um 17:18 Uhr von Burkhardt Berlin editiert.

(Gast) Zitatantwort || Editieren || Löschen || IP

003 — Direktlink
20.02.2009, 23:15 Uhr
Matthias Will

Hallo Lothar,

sag mal Lothar könntest du mal Fotos von den fertigen Teilen machen. Denn Zeichnungen sind aufschlussreich aber sagen nicht soviel aus wie ein Bild!

Wäre nett wenn das ginge!!
--
Matthias Will

"Schweres, Langes und Breites und hohes kann so schön sein!"

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

004 — Direktlink
21.02.2009, 08:00 Uhr
Burkhardt
Admin

Hallo Lothar,

schön das Du Dich aktiv an der Produktion von Ladungsteilen versuchst.

Ich hoffe für Dich das Du die Erlaubnis von Vestas hast, Produktmodelle unter deren Namen zu fertigen und zu verkaufen.

Achja und dann bitte im Marktplatz anbieten.

Wenn es geht mit Produktfoto, wie Matthias schon schrieb, das ist aussagekräftiger als eine Zeichnung und Beschreibung.

Und dürfte obendrein den Umsatz steigern
--
Beste Grüße aus dem Alstertal und den Vierlanden, in Hamburg

Burkhardt Berlin
---

...ein dickes Fell? Das hatte ich früher nie... ich habs mir wachsen lassen...

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

005 — Direktlink
21.02.2009, 09:42 Uhr
christian41680

Hallo Lothar!

Toll, bin schon gespannt auf die "Vorserien-Modelle"

Aja, eine Frage: Zeichnest du mit Inventor, oder?

Gruß
CHRIstian
--
Gruß
Christian

_____________________________________
TGX 41.680 XXL - Power made in AUSTRIA!!!

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

006 — Direktlink
21.02.2009, 10:47 Uhr
Gast:LotharK
Gäste

Hallo Ihr 3,

ja es kommen auch Bilder der fetigen Modelle, sobald die erste Lieferung bei mir eintrifft. Haben immer ca 14Tage Liferzeit daher vorerst die CAD Bildchen.

Gezeichnet ist das ganze mit Solidworks.

(Gast) Zitatantwort || Editieren || Löschen || IP

007 — Direktlink
21.02.2009, 10:58 Uhr
koch87

Hallo Lothar,

ich bin am Überlegen, wie solche Teile gedruckt werden können. Kannst Du mir da was verraten?

Wenn ich das richtig sehe, sind das konische Zylinder und kreisrunde flache Scheiben, oder?

Warum werden solche Teile nicht einfach gedreht?

Wie kann ein Zylinder gedruckt werden? Bei fast 20cm Länge kann das Teil in den wenigsten Maschinen senkrecht stehen, in der flachen Position benötigt man gigantische Stützvolumen, das wird niemand bezahlen wollen. Selbst in senkrechter Position wird ein mehrfaches Volumen an Stützstruktur notwendig.

Ich bin auch sehr gespannt, besonders auf die Oberflächenqualität der Zylinderwände, da wird man die Qualität des Druckverfahrens gut beurteilen können.

Ich hätte die Zylinder gedreht und die Deckel, im Original vermutlich Planen, mit sehr dünner Folie nachgebildet, um realistische Verformungen und Falten zu erhalten.

Grüße
Ralf
Dieser Post wurde am 21.02.2009 um 11:00 Uhr von koch87 editiert.

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

008 — Direktlink
21.02.2009, 11:00 Uhr
Gast:LotharK
Gäste

Es gib sogenannte 3D Printing Services. Diese stellen solche CAD Files meiner Kenntnis nach dann in CNC Fräßen her. Das ganze wird dann als 3D Print vertrieben. Mehr weiss ich dazu leider auch nicht. Nur das ich mit den Teilen die ich bisher bekommen habe doch sehr zufrieden bin.

(Gast) Zitatantwort || Editieren || Löschen || IP

009 — Direktlink
02.03.2009, 12:56 Uhr
Gast:LotharK
Gäste

Stufe 1 & 2 sind heute bei mir eingetroffen. Bilder folgen bis spätestens morgen abend.

(Gast) Zitatantwort || Editieren || Löschen || IP

010 — Direktlink
05.03.2009, 22:46 Uhr
Gast:LotharK
Gäste

So hier die versprochenen Bilder der Stufe 1 und 2 vom WEA Turm:

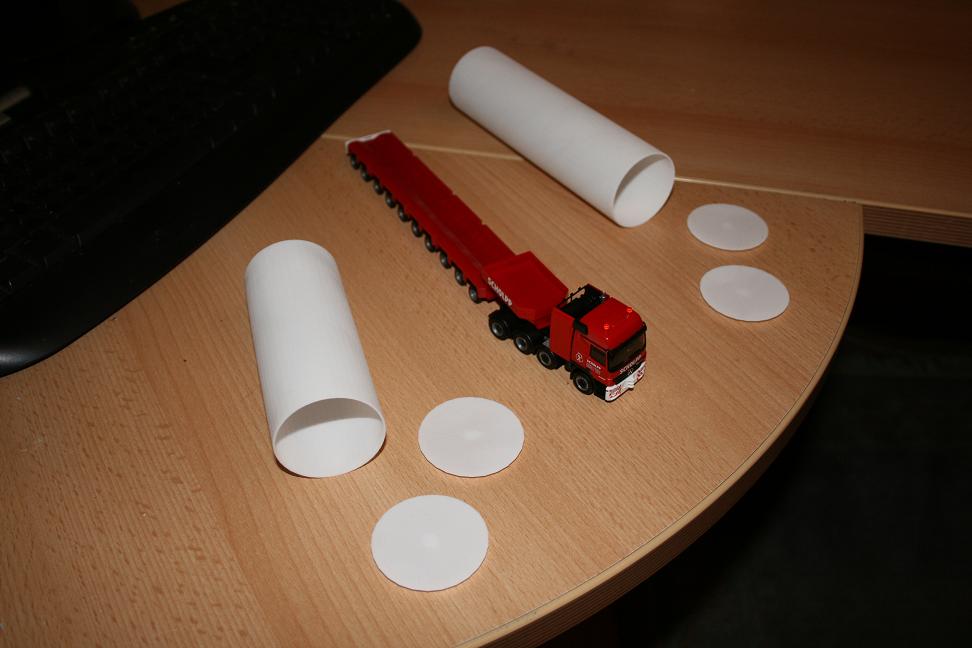

Hier beide Stufen zusammen im Größenvergleich mit einem Scholpp Truck

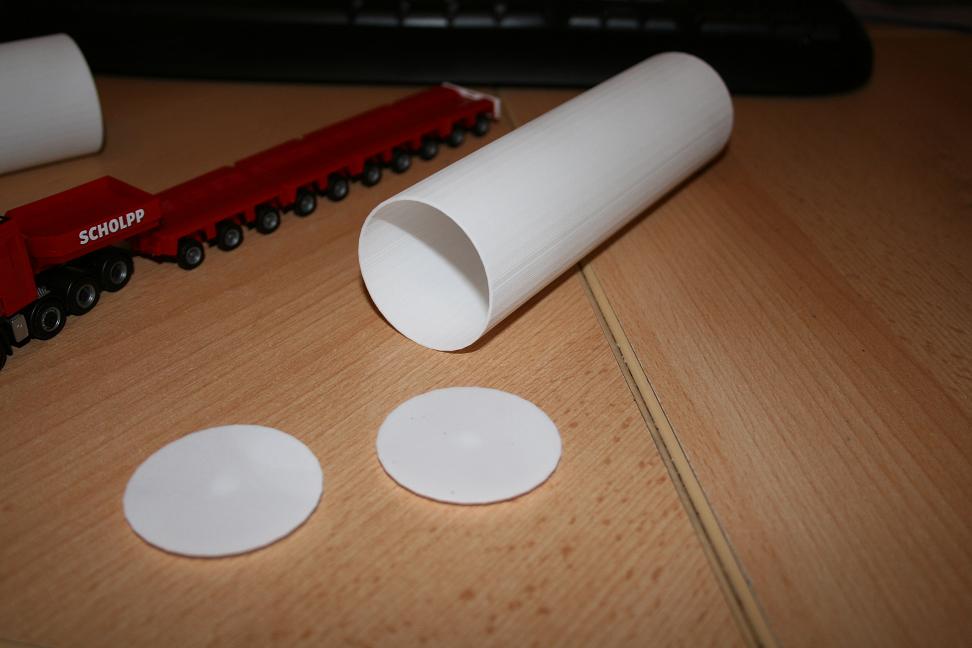

Hier Stufe 1 und die Deckel

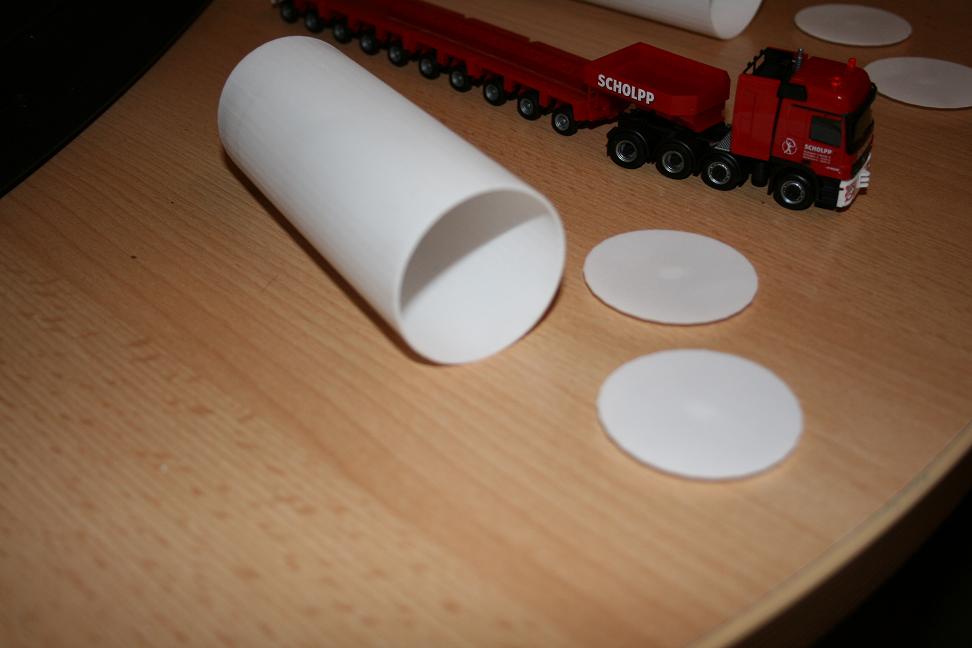

Hier Stufe 2 und die Deckel

Anfrage für Preis etc bitte per Mail an:

LKTrader@t-online.de

Stufen 3 -> werden nach und nach folgen.

(Gast) Zitatantwort || Editieren || Löschen || IP

011 — Direktlink
09.03.2009, 22:25 Uhr
Gast:LotharK
Gäste

Was sagts denn zu den ersten Bildern? Wo kann man verbessern? Andere Bilder von nöten?

(Gast) Zitatantwort || Editieren || Löschen || IP

012 — Direktlink
09.03.2009, 22:34 Uhr
christian41680

Guten Abend Lothar!

Sieht gar nicht so schlecht aus.
Mehr Bilder sind immer gut!

Wie siehts überhaupt mit dem "dazugehörigen" GTK 1100 aus?

Gruß
CHRIstian
--
Gruß
Christian

_____________________________________
TGX 41.680 XXL - Power made in AUSTRIA!!!

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

013 — Direktlink
09.03.2009, 23:23 Uhr
Gast:LotharK
Gäste

Mittwoch stelle ich nochmal was mit lackierten Deckeln ein.

GTK is weiter in Arbeit. Wird ja alles nach der Arbeit gemacht, da bleibt leider nicht viel Zeit. Ich denke das der GTK UW ca. Mitte Ende Mai als Proto steht, wenn alles passt.

(Gast) Zitatantwort || Editieren || Löschen || IP
