Hansebubeforum » 1/50 » Kupplungssyteme NZG , Lion Toys , Tekno , WSI » Threadansicht

Autor Thread - Seiten: -1- [ 2 ]

000 — Direktlink 20.09.2008, 09:16 Uhr BKT Guten Morgen , ich habe mir gestern 2 Zugmaschinen und zwei Auflieger bestellt , welche alle von verschiedenen Herstellern sind und bräuchte mal eben euren Rat . 1. Gespann : NZG Scania R 4Achs Zgm ( aus dem Nooteboom Pendel X Set ) , soll kombiniert werden mit einem Goldhofer STZ-L4 Auflieger . 2. Gespann : WSI DAF XF 105 SSC 4achs Zugmaschine soll kombiniert werden mit einem Lion Toys 8 Achs Semitieflader . Meine Frage ist jetzt , ob es von Nöten ist bei beiden Gespannen die Sattelkupplungen umzurüsten auf das System der Auflieger , oder kann man die Sattelkupplungen der Zgm so bearbeiten das man keine neuen Sattelkupplungen benötigt ? Ich kombiniere jetzt zum ersten mal unterschiedliche Gespanne von verschiedenen Herstellern und habe auch keinerlei Referenzmodelle hier zu Hause um mir ein Bild davon zu machen in wie fern die Kupplungssysteme kombinierbar sind bzw. sich bearbeiten lassen , so das ich nicht extra 2 neue Kupplungssysteme für die Zgm bestellen muß . -- Gruß Daniel Menschenkenntnis ist das einzige Fach, in dem man ständig unterrichtet wird. Dieser Post wurde am 20.09.2008 um 09:47 Uhr von BKT editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

001 — Direktlink 20.09.2008, 09:40 Uhr CHARLY KRAUSE Was ähnliches hatten wir hier schon mal: https://www.hansebubeforum.de/showtopic.php?threadid=4662&highlight=königszapfen&pagenum=1 -- www.Berlin-Krane.de Wenn Du tot bist, dann weißt Du nicht, dass Du tot bist. Es ist nur schwer für die Anderen. Genau so ist es wenn Du blöd bist! Dieser Post wurde am 20.09.2008 um 09:41 Uhr von CHARLY KRAUSE editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

002 — Direktlink 03.10.2008, 10:21 Uhr Fritz Krass Hallo, gibt´s eine Möglichkeit Conrad Szm mit WSI Aufliegern zu kombinieren - ggf. auch umgekehrt? Wenn´s irgendwo Zubehör dafür gäbe wäre schön! Grüße Michael Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

003 — Direktlink 22.01.2010, 15:02 Uhr TGX 48.680 Hallo da ich nicht noch mal ein neues Thema aufmachen will, schreibei ich hier einfach mal rein. Auf vielen Bildern von Lion Toys Modellen sieht es so aus als ob die Sattelkupplungsloch eckig ist, stimmt das? -- Gruß Alex AlexMove Kran und Schwerlast Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

004 — Direktlink 27.01.2010, 16:06 Uhr xXxSpeedyxXx Ja sind sie. Bei meinen LT Aufliegern hab ich den Königsbolzen einfach gegen einen nachgemachten bzw originalen von Conrad ersetzt. Dann passen die Modelle auch an die Conrad Sattelplatte. Ansonsten wirste arge Schwierigkeiten bekommen. hehe Anders rum zu kombinieren seh ich keine brauchbare Lösung. Da musste zu viel Basteln um die Zugmaschienen von LT mit Conrad oder NZG Aufliegern zu verwenden. Hoffe ich konnte dir helfen Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

005 — Direktlink 27.01.2010, 17:21 Uhr TGX 48.680 Wenn man mit dem Lion Toys Lkw in kurven fahren will hakt dann die Sattelkupplung, weil sie eckig ist? -- Gruß Alex AlexMove Kran und Schwerlast Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

006 — Direktlink 27.01.2010, 21:19 Uhr Wilfried E. Hallo TGX48.680, ja, die Sattelplatte der Lion-Toys Zugmaschinen sind eckig (ein quer sitzendes Langloch mit runden Ecken). Die "Königsbolzen" der Auflieger sehen aus wie ein Bajonettverschluß. Der Auflieger muß im 90°Winkel aufgelegt werden und wird durch die Drehung in Fahrtrichtung "verriegelt". Es lassen sich alle Auflieger von Tekno, Conrad, NZG, und WSI an den Zugmaschinen verwenden (mache ich auch). Der Königsbolzen der anderen Auflieger hat halt mehr oder weniger Spiel in der Lion-Sattelplatte. Die Auflieger von Lion-Toys lassen sich ohne größere Umbaumaßnahmen "nicht" bei den Zugmaschinen der anderen Hersteller verwenden. Nein, es hakt nicht wenn man mit der Originalkupplung um die Ecke fährt!!! Siehe Bilder: -- Gruß aus Pulheim Wilfried Euskirchen (Meine hier gezeigten Bilder unterliegen dem Urheberrecht) --Was Du heute nicht erledigst, musst Du morgen nicht korrigieren-- Dieser Post wurde am 27.01.2010 um 21:20 Uhr von Wilfried E. editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

007 — Direktlink 28.01.2010, 20:18 Uhr TGX 48.680 Herzlichen danke Wilfried hast mir sehr geholfen. Somit kann ich mir ja dann mit einer lion toys Lkw noch neue Aluflieger von z. B. Conrad kaufen und diese anhängen. :-) -- Gruß Alex AlexMove Kran und Schwerlast Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

008 — Direktlink 28.02.2010, 20:30 Uhr TF moin, also ich habe volgendes problem ich möchte einen conradtrailer an eine WSI zugmaschiene hängen so meine frage ist jetzt muss ich mir einen WSI Königszapfen kaufen und wenn ja wo?? oder muss ich die kupplung verändern?? Danke im vorraus -- Beste Grüße! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

009 — Direktlink 01.03.2010, 11:41 Uhr Geno man nehme ein 2mm dicken metallstift und ersetze den Conrad Königszapfen mit dem Metallstift. dann passt es, mir ist nichts bekannt das man die Königszapfen irgendwo einzelnbekommt. leider passt dann der Conrad auflieger nur noch an WSI modelle aber schau vorher ob das optisch auch passt da nicht alle Zugmaschinen die selbe Sattelplattehöhe haben, Conrad ist realtiv weit oben zu WSI. Gruss Stepan -- Grüsse aus der Stuhl Stadt Weil am Rhein Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

010 — Direktlink 01.03.2010, 15:56 Uhr TF moin, okay ich werde mal schaun danke für den tipp -- Beste Grüße! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

011 — Direktlink 03.05.2011, 20:17 Uhr Raphael hallo hätte auch mal eine frage passen auflieger von Tekno auf WSI SZM? und umgekehrt? danke im voraus -- Schöne Grüsse aus der Schweiz Raphael Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

012 — Direktlink 24.02.2012, 16:30 Uhr Sascha K. Hallo zusammen, ich würde auch gern den Lion Toys 8-achs Noteboom Auflieger auf eine WSI zugmaschine kuppeln können. Was muss ich dafür machen?? Kann man sich den Königszapfen an dem Lion Toys Auflieger zurecht schleifen?? Grüße aus Ludwigsburg Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

013 — Direktlink 24.02.2012, 16:46 Uhr dide67 Hallo Ich habe den Orginalzapfen am Tieflader entfernt. Dann habe ich ein Loch gebohrt (1,5 mm) an der Unterseite. Dann ein Gewinde geschnitten (M 2) und eine entsprechende Schraube mit Linsenkopf verwendet. Dazu 2 kleine Unterlagscheiben genommen, dann passt das ganze auch in der Höhe. Gruß Dietmar Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

014 — Direktlink 24.02.2012, 16:51 Uhr Sascha K. Hallo Dietmar, das hört sich gut an. Wie hast original Zapfen entfernt?? Hast ihn ganz rausgenommen oder nur plan abgesägt und dann das Loch gebohrt?? Könntest vieleicht mal ein Bild mit einstellen wenns keine zu großen umstände bereitet... Grüße aus Ludwigsburg Dieser Post wurde am 24.02.2012 um 16:52 Uhr von Sascha K. editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

015 — Direktlink 24.02.2012, 17:37 Uhr dide67 Hallo Sascha Bild kann ich leider keines Machen, bin ohne Foto. Ich habe aber den Königszapfen gans rausgenommen. Der lies sich leicht entfernen. Das Loch habe ich etwas weiter vorne gebohrt, passend zur Zugmaschine. So daß, das Heck der Zugmaschine nicht mit dem Tieflader kollidiert. Das Material am Tieflader ist dick genug für ein anständiges Gewinde. Ich hoffe das hilft Dir weiter... Gruß Dietmar Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

016 — Direktlink 24.02.2012, 17:49 Uhr Sascha K. Servus Dietmar, Danke für die schnelle antwort, das hat mir sehr viel geholfen, werde es gleich morgen in die tat umsetzen. Grüße aus Ludwigsburg Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

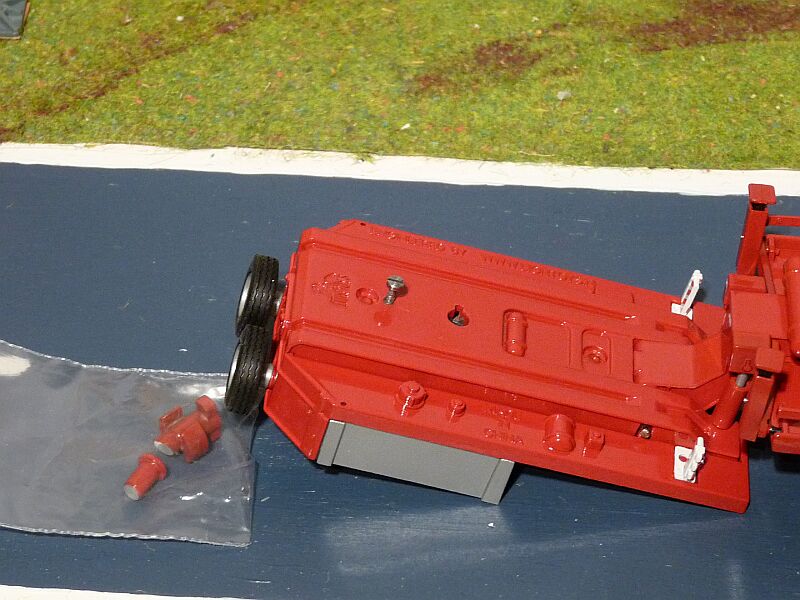

017 — Direktlink 25.02.2012, 22:25 Uhr Wilfried E. Hallo Sascha, bei den neueren LionToys 8achser werden Adapterzapfen mitgeliefert. Die passen allerdings nur für Lion-Toys und Conrad. Aber man kann sich dafür noch mehr Adapter herstellen. Für WSI muss man aber auch den Königsbolzen etwas nach vorne verlegen, weil der Auflieger sonst in den Kurven auf die Zugmaschine aufsetzt. Ich habe mir nur eine Bohrung mit Gewinde reingemacht und für den Königsbolzen eine passende Schraube genommen. Der Trailer läuft bei mir nämlich auch für eine WSI-Zgm und zwar für COLONIA. Deshalb kann ich meinen auch rot lassen. -- Gruß aus Pulheim Wilfried Euskirchen (Meine hier gezeigten Bilder unterliegen dem Urheberrecht) --Was Du heute nicht erledigst, musst Du morgen nicht korrigieren-- Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

018 — Direktlink 26.02.2012, 09:50 Uhr Sascha K. Hallo Wilfried, danke für die Info und den Fotos. Ich werde es so machen wie es Dietmar oben beschrieben hat. Den alten Königszapfen hab ich ja schon abgesägt, werde dann auch ne kleine schraube auf die gleiche höhe setzen wie auf deinem Foto damit er nicht irgendwo hängen bleibt. Ein paar U-Scheiben kommen auch noch drunter damit er höher liegt. Grüße aus Ludwigsburg Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

019 — Direktlink 26.02.2012, 12:03 Uhr dededavid07 Hallo zusammen, Ich habe da auch mal eine Frage und hoffe auf eure Hilfe,ich habe eine WSI Zugmaschine und möchte die Conrad Achslinen hinten anhängen was muß ich da tun oder beachten. Ich wäre für eure Hilfe dankebar. -- Schöne Grüße aus Thüringen Torsten Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

020 — Direktlink 26.02.2012, 12:44 Uhr kranmacher Hallo, ich habe mich entschlossen zumindest die 8-achsigen LION Toys Trailer auf CONRAD-Kupplungssystem umzubauen, damit ich hier wenigstens die Zugaschinen austauschen kann. Zunächst wurden Kupplungen an den Zugmaschinen und Kupplungszapfen der Trailer von LionToys entfernt, das Loch im Schwanenhals mit einnen Messingklotz zugeklebt, neues Loch gebohrt und ein CONRAD-zapfen angebracht. Anschließend wurde von mir aus Messing ein zusätzlicher Hilfsrahmen mit Sattelkupplung an der Zugmaschine angebracht, was zugleich den Höhenunterschied ausgleicht, siehe Bilder. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

021 — Direktlink 03.03.2012, 12:26 Uhr ThorstenD Hallo, ich hätte zwei Fragen zu NZG Aufliegern: 1. Passen diese direkt auf die Conrad Kupplungen? Also einmal Dicke/Form des Königszapfens und zum anderen, wie sieht es mit dem Höhenunterschied aus? 2. Die Farbe der "blauen Serie" von NZG wo zumeist Scania Zgm dabei sind, ist das RAL 5010 oder zumindest annähernd? Hat vielleicht jemand ein Bild zur Hand von einem NZG Auflieger wo der Königszapfen zu sehen ist? -- Gruß Thorsten ...irgendwas is´ ja immer! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

022 — Direktlink 10.04.2012, 21:50 Uhr Olli82 Kann ich an eine Zugmaschine von Tekno auch Trailer von anderen Herstellern ankuppeln? Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

023 — Direktlink 10.04.2012, 22:10 Uhr Wilfried E. Hallo Olli82, ich habs gerade mal versucht. Die Conrad-Trailer (Königsbolzen) passen in die Tekno-Sattelplatte. -- Gruß aus Pulheim Wilfried Euskirchen (Meine hier gezeigten Bilder unterliegen dem Urheberrecht) --Was Du heute nicht erledigst, musst Du morgen nicht korrigieren-- Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

024 — Direktlink 10.04.2012, 22:14 Uhr Olli82 Danke, Wilfried. Da werd ich mal schauen. Ich habe eine Tekno Zugmaschine und suche einen Trailer. Da ich bei Tekno nichts gefunden habe was mir zuspricht wollte ich mich bei anderen Herstellern umschauen. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
