Hallo Christoph,
berechtigter Einwand, obwohl ich das bislang nicht so schwerwiegend (im wahrsten Sinne des Wortes !) gesehen habe.

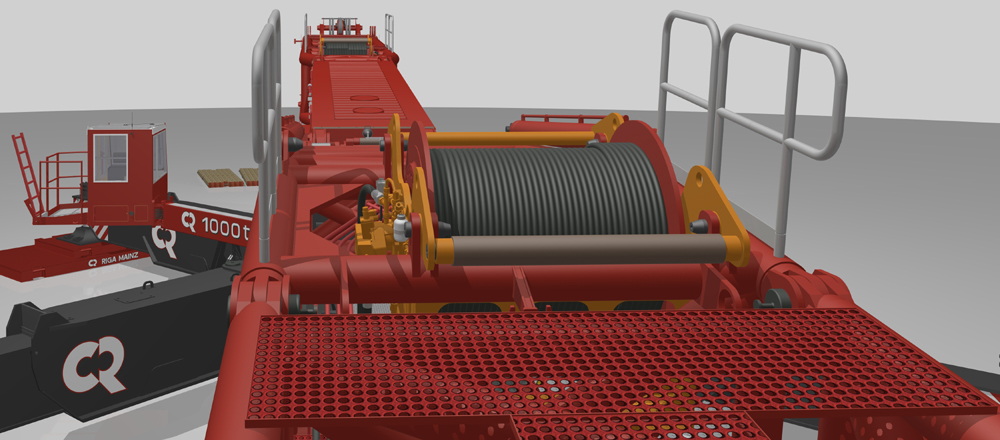

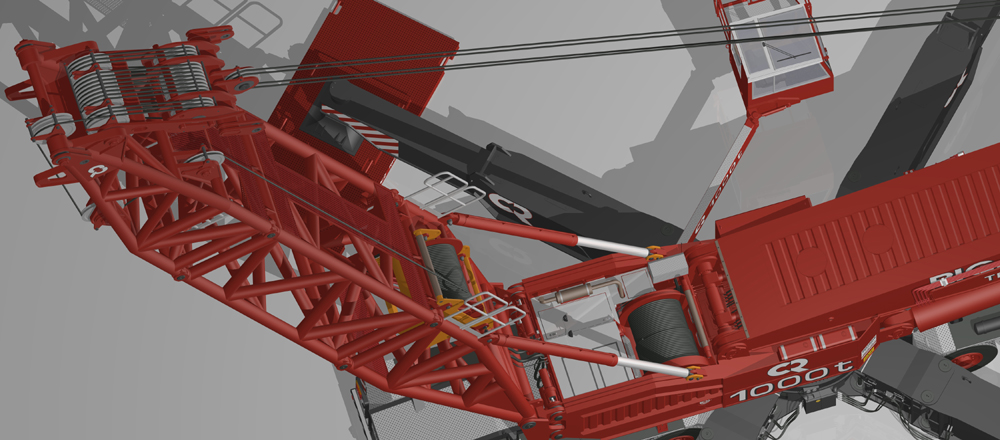

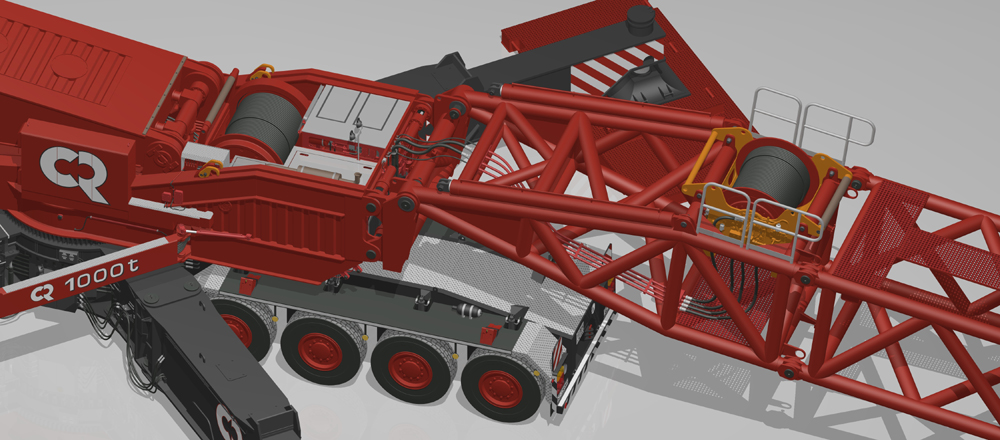

Klar, das Gewicht der Winde im Gittermast muss natürlich erstmal gestemmt werden, aber im Vergleich zum kompletten Telemast (hab auf die Schnelle nur Angaben zusammen mit dem Masttransporter von 98 to gefunden) ist die bislang dargestellte Konfiguration immer noch einiges leichter.
Zudem ist der jetzige Zustand ja auch nur ein Zwischenstand, der Kran ist so ja gewissermaßen nur ein „Halbstarker“. Den Derrikausleger als Gittermastversion hab ich bis auf ein paar Kleinigkeiten fertig, zur Zeit bin ich an der Abspannung. Wenn dem Schwerlastausleger dann von Hinten hilfreich ins Genick gegriffen wird, ist das Gewicht der Winde nicht mehr so maßgebend, denke ich.
Zudem brauche ich sie dann für den Rüstvorgang an dieser Stelle (wahrscheinlich gibt es auch dafür mehrere mögliche Varianten), die Version, die ich mir bislang zurechtgelegt habe, will ich dann mal in einigen Momentaufnahmen zeigen, vorab einmal :

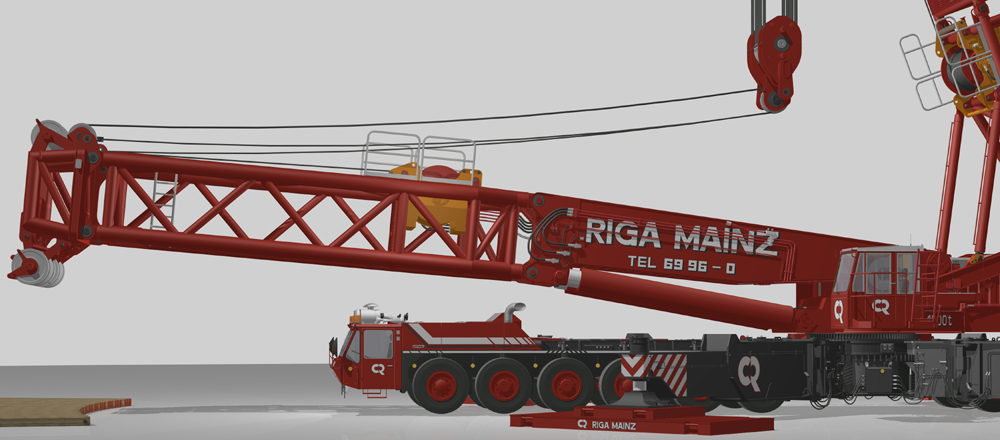

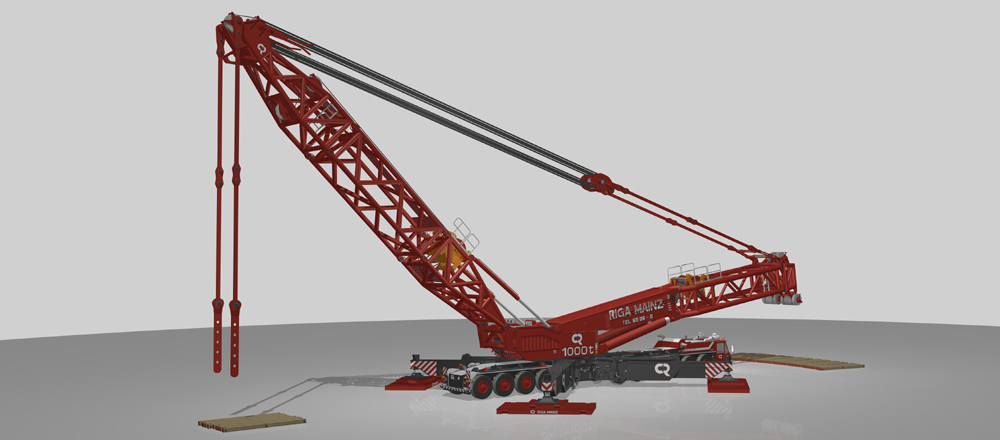

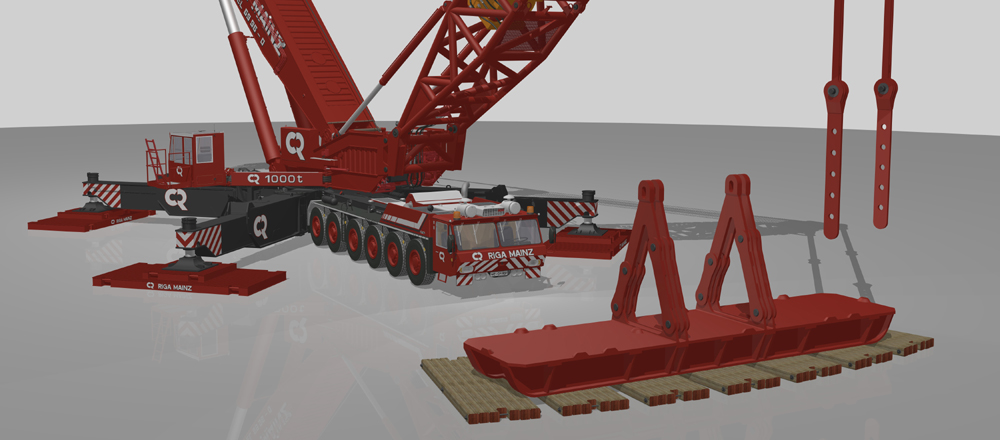

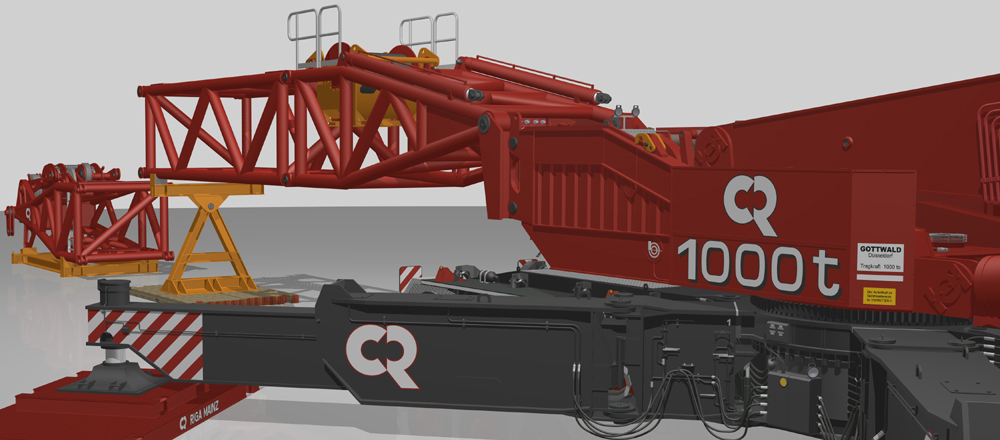

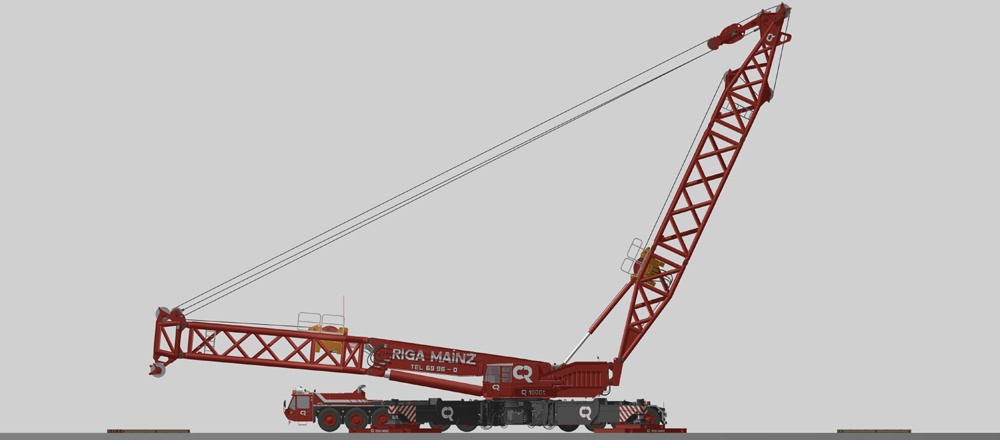

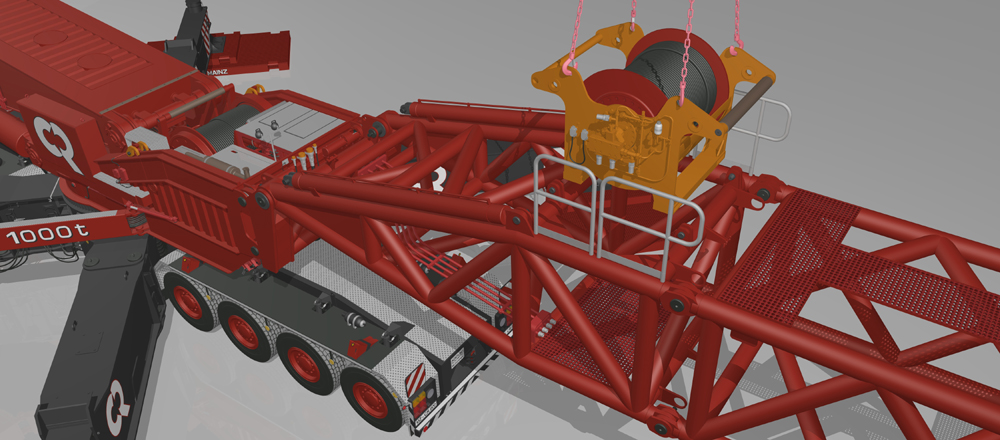

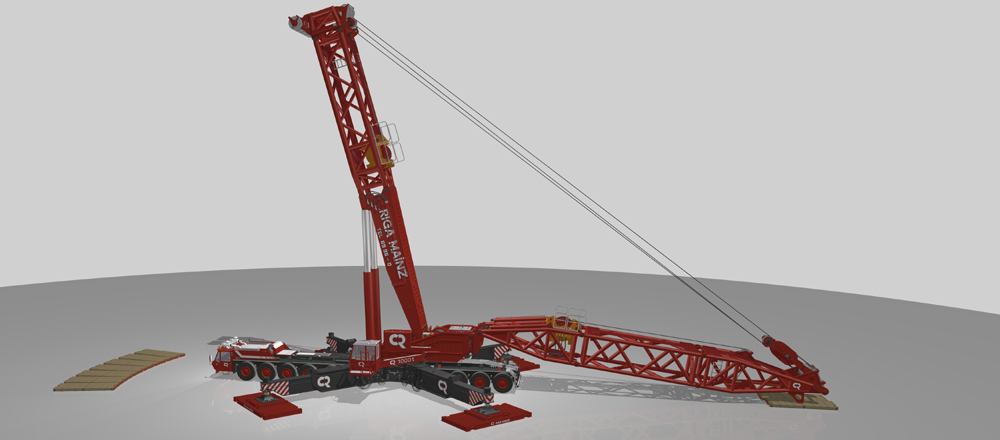

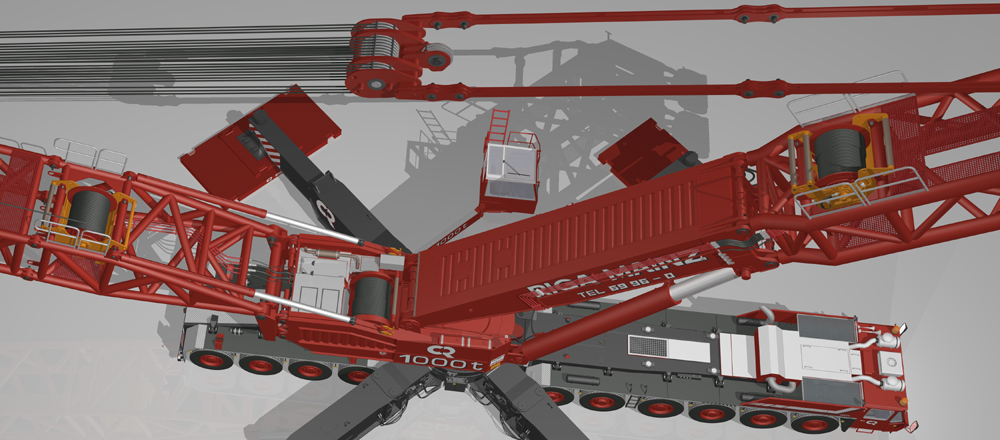

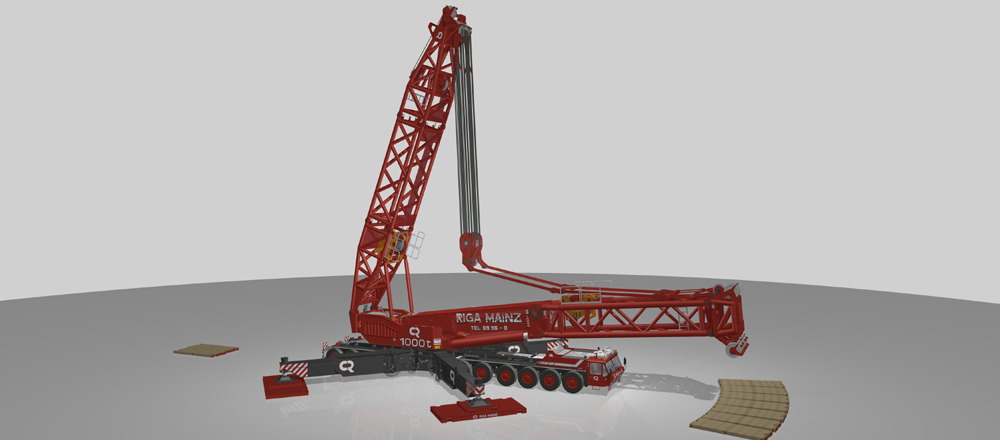

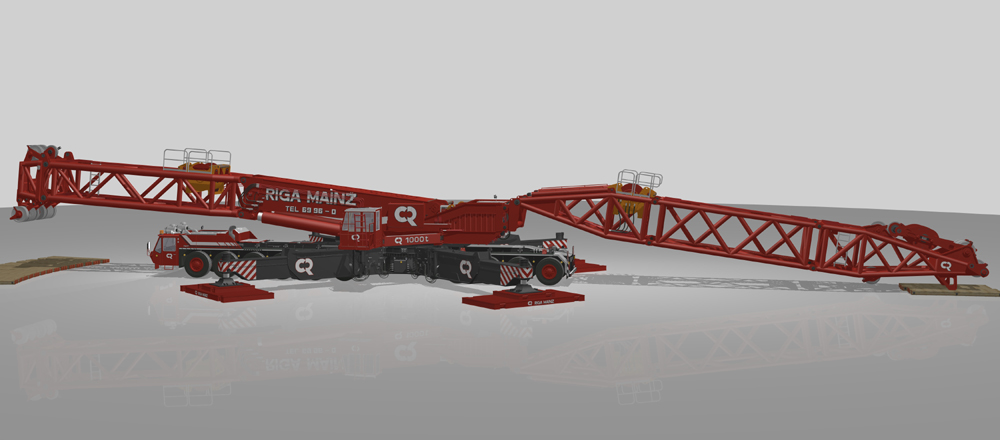

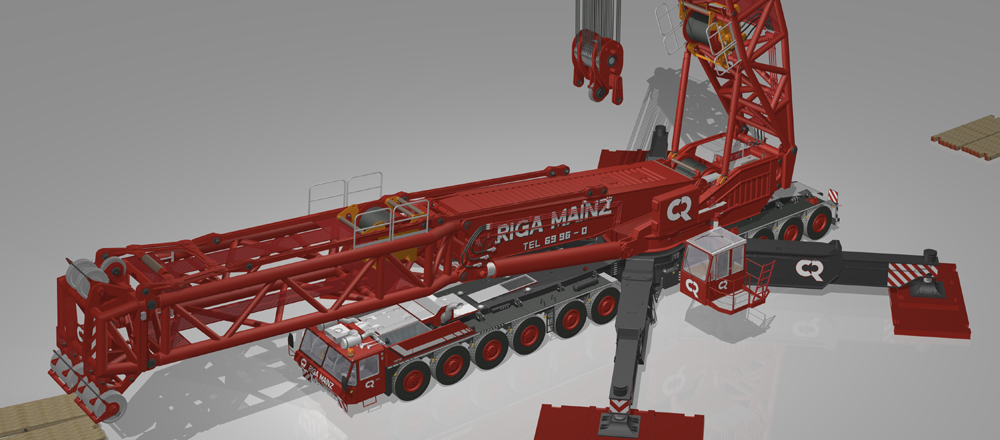

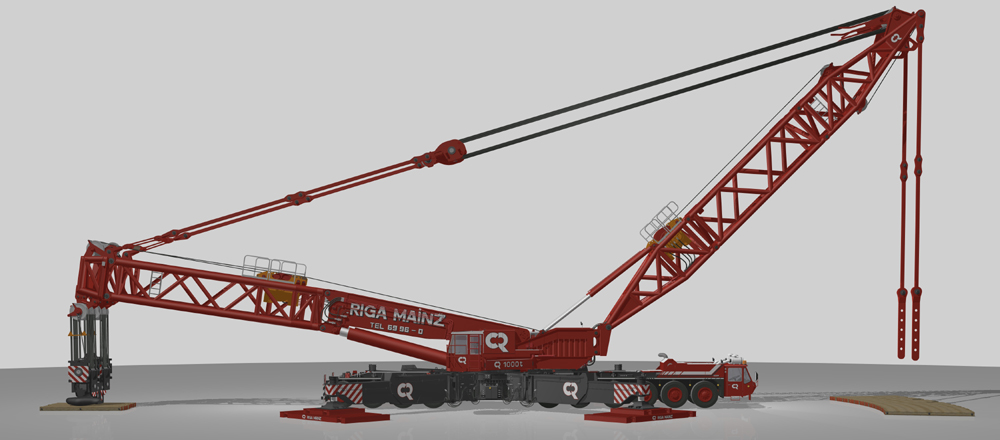

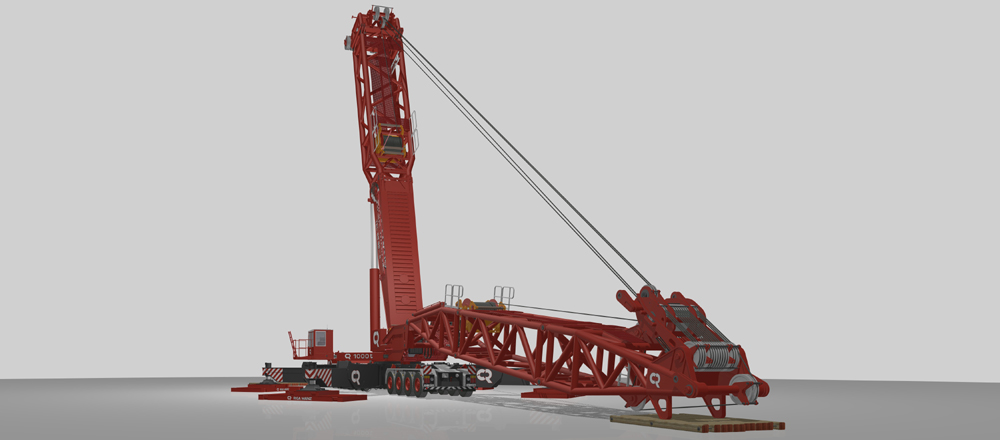

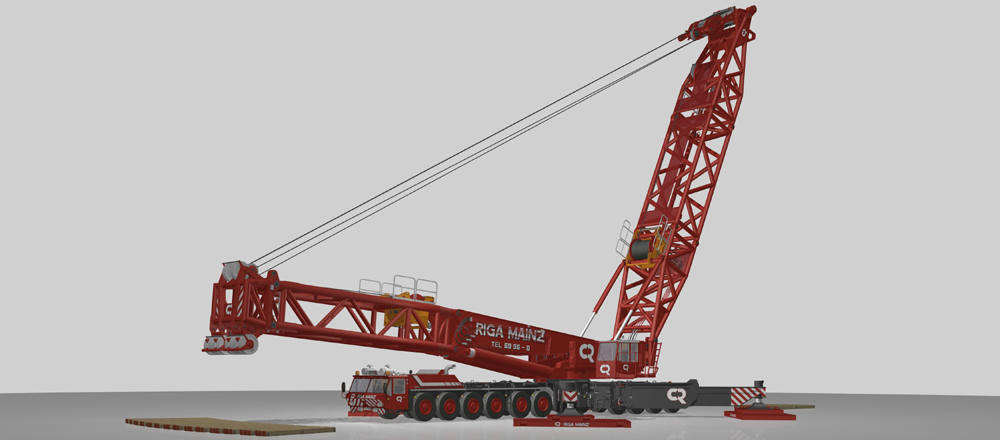

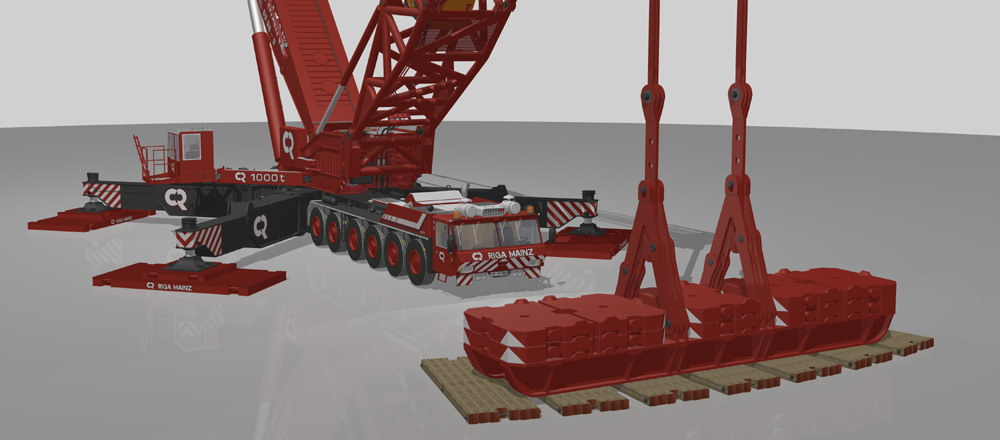

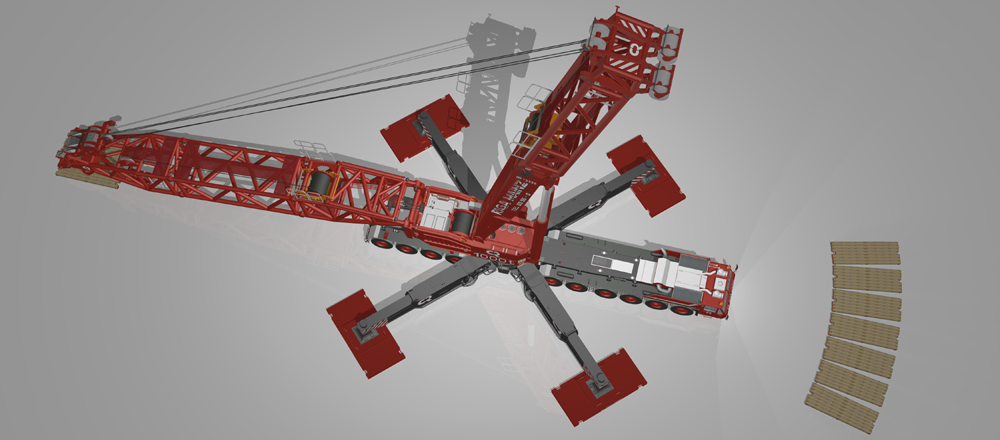

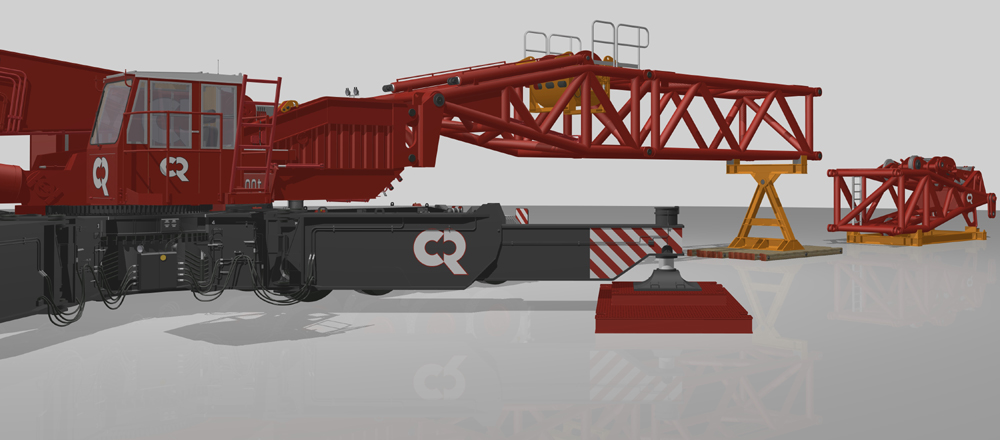

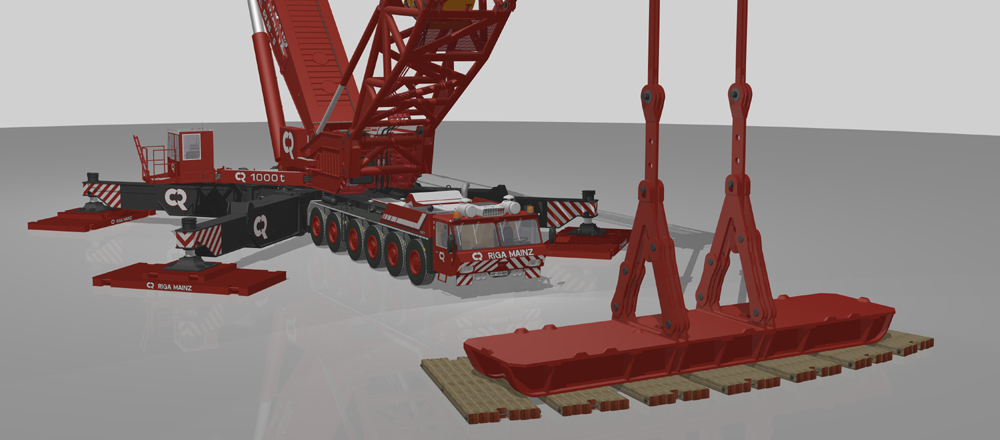

- Abstützung Grundgerät (Winde 1 im OW, Winde 2 (Wippe) wird hier nicht benötigt) - Anbau Schwerlastausleger mit Rollenkopf und Winde 3 - Verbolzen Abspannstangen am Rollenkopf und Ablage auf Schwerlastausleger und Anlenkstück - Anbau Adapterrahmen an OW - Anbau Derrikmast mit Winde 4 an Adapterrahmen - Anheben Derrikmast mit Hilfskran (analog siehe Aufrichten Wipplenker CC 8800 bei Hadel.net) - Seilverbindung vom Derrikmast mit dem Seil von Winde 3 (siehe Hadel) - weiteres Aufziehen Derrikmast über Umlenkrolle mit Winde 3 - Sicherung gegen Überschlagen nach vorne mit Rückfallzylindern - Fieren des „fliegenden“ Rollensatzes der Abspannung mit Winde 4 - Verbinden Rollensatz und Abspannstangen - Spannen der Abspannung - Lösen der Seilverbindung von Winde 3 (siehe Hadel) - Zurückdrücken des Derrickmastes mit den Rückfallzylindern (Betrieb ggf. auch mit einem externen Hydraulikaggregat möglich, wenn die Hydraulik des OW das nicht mehr hergibt) - Einscheren Hakenflasche Winde 1 und 3 - Verbinden Schwebeballast
Gruß Thomsen -- Wir bauen auf und reissen nieder, so haben wir Arbeit - immer wieder ! |
