300 — Direktlink
06.01.2011, 16:33 Uhr
And1

https://www.hansebubeforum.de/extern/dienstleister/img600.imageshack.us/img600/2165/dsc06387bildgrendern.jpg
Wie man auf diesem Bild ganz gut erkennen kann, werden 3 Seilstränge am Derrick hinaufgeführt.
Man kann auch erkennen, dass für die Verstellflasche am A-Bock (wenn man den überhaupt noch so nennen kann) mindestens ein weiteres Seil hin führt.

Wozu braucht man aber die 3 Seilstränge oben am Derrick? Da kommt doch nur die "Auslegerverstellung" in Frage...

So viele Fachbegriffe.... Vielleicht bauen wir hier ja mal ein kleines Lexikon irgendwo ins Forum ein

mfg Andi

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

301 — Direktlink
06.01.2011, 16:36 Uhr
Gast:chaot
Gäste

Zitat:
And1 postete
https://www.hansebubeforum.de/extern/dienstleister/img600.imageshack.us/img600/2165/dsc06387bildgrendern.jpg
Wie man auf diesem Bild ganz gut erkennen kann, werden 3 Seilstränge am Derrick hinaufgeführt.
Man kann auch erkennen, dass für die Verstellflasche am A-Bock (wenn man den überhaupt noch so nennen kann) mindestens ein weiteres Seil hin führt.

Wozu braucht man aber die 3 Seilstränge oben am Derrick? Da kommt doch nur die "Auslegerverstellung" in Frage...

So viele Fachbegriffe.... Vielleicht bauen wir hier ja mal ein kleines Lexikon irgendwo ins Forum ein

mfg Andi

2 von den 3 Seilen sollten die HUB seile sein. diese werden DURCH den

Derrickmast geführt weil der direkte Weg von der Winde zum Rollenkopf durch den Derrickmast "belegt" ist !

(Gast) Zitatantwort || Editieren || Löschen || IP

302 — Direktlink
06.01.2011, 16:38 Uhr
Tatra 141

@ chaot & And 1,

soweit war ich auch schon!

Ich wollte Antworten auf meine Fragen.
--
Grüße, Wolfram
© bei mir, ... und immer schön neugierig bleiben.

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

303 — Direktlink
06.01.2011, 16:40 Uhr
Gast:chaot
Gäste

Zitat:
Tatra 141 postete
@ chaot & And 1,

soweit war ich auch schon!

Ich wollte Antworten auf meine Fragen.

? guckst Du Post 312 ?

(Gast) Zitatantwort || Editieren || Löschen || IP

304 — Direktlink
06.01.2011, 16:43 Uhr
And1

Dann würde ich davon ausgehen, dass beide großen Winden im Oberwagen allein für das Hubwerk sind. Würde Sinn machen, da dafür einfach das meiste Seil gebraucht wird. Dann befindet sich noch eine Winde zwischen den Ballastblöcken unter dem A-Bock, welche für die Verstellung des Derricks ist. Also ist die Winde am Derrick für die Auslegerverstellung (?)
Kann einer herausfinden, wieviele Winden das "Monster" überhaupt hat?

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

305 — Direktlink
06.01.2011, 16:44 Uhr
Tatra 141

Zitat:
chaot postete

Zitat:
Tatra 141 postete
@ chaot & And 1,

soweit war ich auch schon!

Ich wollte Antworten auf meine Fragen.

? guckst Du Post 312 ?

guckst du post 306, Link 2. Bild!
zeigt eindeutig die HUB-Seile!!!

Ergänzung: und die Hubseilwinden sind im Derrickmast zu sehen (Post 302)
--
Grüße, Wolfram
© bei mir, ... und immer schön neugierig bleiben.
Dieser Post wurde am 06.01.2011 um 16:52 Uhr von Tatra 141 editiert.

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

306 — Direktlink
06.01.2011, 16:48 Uhr
Gast:chaot
Gäste

genaugenommen hast du dann wieder 2 winden für die mastverstellung- die im oberwagen( Drehbühne ) zur verstellung zwischen A-bock und Derrick und die 2. für die verstellung zw Derrick und hauptmast.
FALLS es möglich sein sollte das ding OHNE derrick zu betreiben sollte die mastverstellung über die winde im oberwagen( Drehbühne) erfolgen.

(Gast) Zitatantwort || Editieren || Löschen || IP

307 — Direktlink
06.01.2011, 16:50 Uhr
And1

Zitat:
Tatra 141 postete

Zitat:
chaot postete

Zitat:
Tatra 141 postete
@ chaot & And 1,

soweit war ich auch schon!

Ich wollte Antworten auf meine Fragen.

? guckst Du Post 312 ?

guckst du post 306, Link 2. Bild!
zeigt eindeutig die HUB-Seile!!!

Ist mir klar. Aber wo kommen die Seile denn her??? Das muss auch geklärt werden Logisch ist aus dem Oberwagen (also aus der Drehbühne) hoch zum Derrick, über die Spitze durch diesen und schließlich zum HA.
Dieser Post wurde am 06.01.2011 um 16:56 Uhr von And1 editiert.

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

308 — Direktlink
06.01.2011, 16:51 Uhr
Gast:chaot
Gäste

Ich wollte Antworten auf meine Fragen. ? guckst Du Post 312 ? guckst du post 306, Link 2. Bild!
zeigt eindeutig die HUB-Seile!!! Sag ich doch- die Hubseile gehen AUF dem Derrickmast nach OBEN - laufen IM Mast nach oben und kommen auf der anderen Seite UNTEN wieder raus und laufen zum Rollenkopf.
Dieser Post wurde am 06.01.2011 um 17:02 Uhr von chaot editiert.

(Gast) Zitatantwort || Editieren || Löschen || IP

309 — Direktlink
06.01.2011, 16:59 Uhr
Gast:chaot
Gäste

Aber wo kommen die Seile denn her??? Das muss auch geklärt werden

...vermutlich von PFEIFFER- wo die meisten Liebherr- Seile herkommen.... 8)

(Gast) Zitatantwort || Editieren || Löschen || IP

310 — Direktlink
06.01.2011, 17:02 Uhr
And1

haha! Aber danke, dass wusste ich bisher auch nicht
Was ist denn nun die konkrete Frage??

Wenn 3 Seile zum Derrick hochführen, 2 für das Hubwerk sind, dann bleibt nur EIN Seilstrang für die Auslegerverstellung.
Dieser Post wurde am 06.01.2011 um 17:08 Uhr von And1 editiert.

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

311 — Direktlink
06.01.2011, 20:44 Uhr
Ralf Neumann

Anordnunge der Winden wie folgt :

Hubwerk 1 & 2 im Oberwagen ( ein Kran hat keine Drehbühne !!! daran ändert auch der Jahres- bzw.Jahrzehntewechsel nichts ), die beiden Seile werden zu der Derrickspitze geführt, umgelenkt und am Derrickfuß ein weiteres mal umgelenkt und zum Hauptauslegerkopf geführt

Winde für den Flaschenzug Stützbock zur Derrickspitze sitzt am Stützbock

Winde für den Flaschenzug Hauptausleger-Verstellung sitzt am Derrick-Fuß ( große Winde)

Winde (klein ) am Derrickfuß wird den Hilfshub bedienen (Runner ), am Derrick -Spitze wie Fuß müßte noch eine freie Seilrolle zu sehen sein !!! -

Winde zur Verstellung des Hilfsauslegers dürfte wie stets im HA-Fuß angeordnet werden !
--
Gruß
Ralf Neumann

Das (C) der veröffentlichten Bilder liegt bei mir.

Ironie & Sarkasmus helfen mir zuweilen die Dummheit anderer zu ertragen.

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

312 — Direktlink
06.01.2011, 20:46 Uhr
Tobi

Avatar von Tobi

Zitat:
And1 postete

So viele Fachbegriffe.... Vielleicht bauen wir hier ja mal ein kleines Lexikon irgendwo ins Forum ein

mfg Andi

Genau! Die Kran- und Schwerlast FAQ von Sebastian werden zu WikiCranes
--
Gruß aus dem Moseltal

Tobi

-----
Meine genannnten Angaben und Termine sind alle ohne Gewähr!

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

313 — Direktlink
06.01.2011, 20:51 Uhr
Gast:kranwemo
Gäste

Moin ,

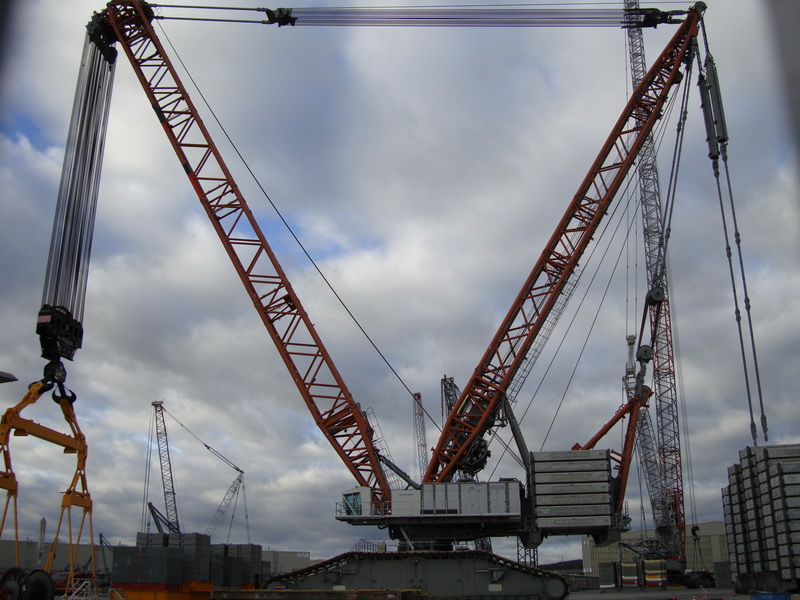

ich verstehe auch nicht alle Fragen hier ... aber wenn ich das bis jetzt richtig verstanden habe geht es hier drum

ist zwar CC 6800 aber ich denke es wird in einer ähnlichen Weise bei der LR aufgebaut sein .

Winde oben ist die W 2 zur Mastverstellung /Nacken auf-ab / Arm rauf-runter etc....

dann von links nach rechts

H 1 Hubwinde = Hubseilbetrieb alleine oder synchron mit H 2
H 2 Hubwinde = Hubseilbetrieb

Einziehwerk zur Verstellung vom A-Bock . Bei Verstellung des A-Bock verändern sich natürlich dann auch SL(Derrick) und Hauptmast . Wie man sieht sind beim E-Werk 2 Seile auf einer Winde .

Die Bezeichnungen der Winden ist bei Terex so , bei Liebherr sind glaube ich(wenn ich mich recht erinnere) alle Winden mit W bezeichnet . Das ist ja aber auch egal , Hauptsache man weiß welche Winde wofür .

Natürlich gibt es noch mehr Winden für zb. Runner oder Wippenbetrieb , aber ich denke das würde ein bißchen weit führen .

Ich hoffe ich habe das einigermaßen verständlich geschreiben .

(Gast) Zitatantwort || Editieren || Löschen || IP

314 — Direktlink
06.01.2011, 20:55 Uhr
Neo

Avatar von Neo

Btw schönes Bild er CC in Lichterfelde Du hast den besten Punkt

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

315 — Direktlink
06.01.2011, 20:57 Uhr
Gast:kranwemo
Gäste

Zitat:
Neo postete
Btw schönes Bild er CC in Lichterfelde

psssssssssst das sollte doch keiner wissen

(Gast) Zitatantwort || Editieren || Löschen || IP

316 — Direktlink
06.01.2011, 20:59 Uhr
Gast:chaot
Gäste

Ich hoffe ich habe das einigermaßen verständlich geschreiben . für mich schonn-
wobei ich mir im moment noch schwer vorstellen kann das in dieses fu0stück noch eine winde reinpasst-
da wäre für querstreben und diagonalen nicht mehr viel platz...
Dieser Post wurde am 06.01.2011 um 20:59 Uhr von chaot editiert.

(Gast) Zitatantwort || Editieren || Löschen || IP

317 — Direktlink
06.01.2011, 21:04 Uhr
Gast:kranwemo
Gäste

Zitat:
chaot postete
Ich hoffe ich habe das einigermaßen verständlich geschreiben .

für mich schonn- wobei ich mir im moment noch schwer vorstellen kann das in dieses fu0stück noch eine winde reinpasst-
da wäre für querstreben und diagonalen nicht mehr viel platz... ja nee is klar nä ... ich hab doch geschrieben das würde ein wenig zu weit gehen hier jetzt alle Möglichkeiten aufzuführen . War mir schon klar das du als F(l)achmann das weißt .
Dieser Post wurde am 06.01.2011 um 21:08 Uhr von Kranwemo editiert.

(Gast) Zitatantwort || Editieren || Löschen || IP

318 — Direktlink
06.01.2011, 21:17 Uhr
Tatra 141

Also, nach dem 2. Bild hier
http://forums.dhsdiecast.com/default.aspx?g=posts&t=127727
sollten es wohl zwei Seile sein?

Warum hat eigentlich keiner richtig gelesen und meine einfache Frage beantwortet? post 306

-Sind da im Derrick zwei Windentrommeln nebeneinander angeordnet und werden je von außen angetrieben?-
--
Grüße, Wolfram
© bei mir, ... und immer schön neugierig bleiben.
Dieser Post wurde am 06.01.2011 um 21:19 Uhr von Tatra 141 editiert.

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

319 — Direktlink
06.01.2011, 21:21 Uhr
Hajo

ah, ein Thread für dumme Frager

ich mach mal weiter:

wofür sind diese beiden:

--
nur 2 Flaschen pro Haushalt. In manchen leben aber mehr

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

320 — Direktlink
06.01.2011, 21:21 Uhr
Gast:kranwemo
Gäste

Zitat:
Tatra 141 postete
Also, nach dem 2. Bild hier
http://forums.dhsdiecast.com/default.aspx?g=posts&t=127727
sollten es wohl zwei Seile sein?

Warum hat eigentlich keiner richtig gelesen und meine einfache Frage beantwortet? post 306

-Sind da im Derrick zwei Windentrommeln nebeneinander angeordnet und werden je von außen angetrieben?-

Vielleicht weil keiner versteht was du wissen möchtest , oder fragst du ernsthaft ob 2 Winden nebeneinander angeordnet sind ???

Ansonsten lies dir Post 324 vom Ralf nochmal durch (Winde 1+2) .
Dieser Post wurde am 06.01.2011 um 21:24 Uhr von Kranwemo editiert.

(Gast) Zitatantwort || Editieren || Löschen || IP

321 — Direktlink
06.01.2011, 21:31 Uhr
Gast:kranwemo
Gäste

Zitat:
Hajo postete
ah, ein Thread für dumme Frager

ich mach mal weiter:

wofür sind diese beiden:

Zitat: Natürlich gibt es noch mehr Winden für zb. Runner oder Wippenbetrieb , aber ich denke das würde ein bißchen weit führen .

Dann gibt es auch noch für verschiedene Konfigurationen verschiedene Anordnungen und dafür gibt es wiederum ein Handbuch ...

(Gast) Zitatantwort || Editieren || Löschen || IP

322 — Direktlink
06.01.2011, 21:32 Uhr
Gast:chaot
Gäste

naja...ich versuch nochma...
also DAS sind 2 winden die sind ÜBEREINANDER angeordnet.
diese sind im HAUPTMAST( zumindest bei Rainer) und dienen unterschiedlichen zwecken.

einmal zur verstellung des wippauslegers und dann evtl noch zum arbeiten über den RUNNER bzw MASTNASE

(Gast) Zitatantwort || Editieren || Löschen || IP

323 — Direktlink
06.01.2011, 21:34 Uhr
Hajo

danke, gehe ich erstmal lesen
--
nur 2 Flaschen pro Haushalt. In manchen leben aber mehr

Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

324 — Direktlink
06.01.2011, 21:34 Uhr
Gast:kranwemo
Gäste

Zitat:
chaot postete
naja...ich versuch nochma...
also DAS sind 2 winden die sind ÜBEREINANDER angeordnet.
diese sind im HAUPTMAST( zumindest bei Rainer) und dienen unterschiedlichen zwecken.

einmal zur verstellung des wippauslegers und dann evtl noch zum arbeiten über den RUNNER bzw MASTNASE

So ist Brav

(Gast) Zitatantwort || Editieren || Löschen || IP
