Hallo Modellbauer

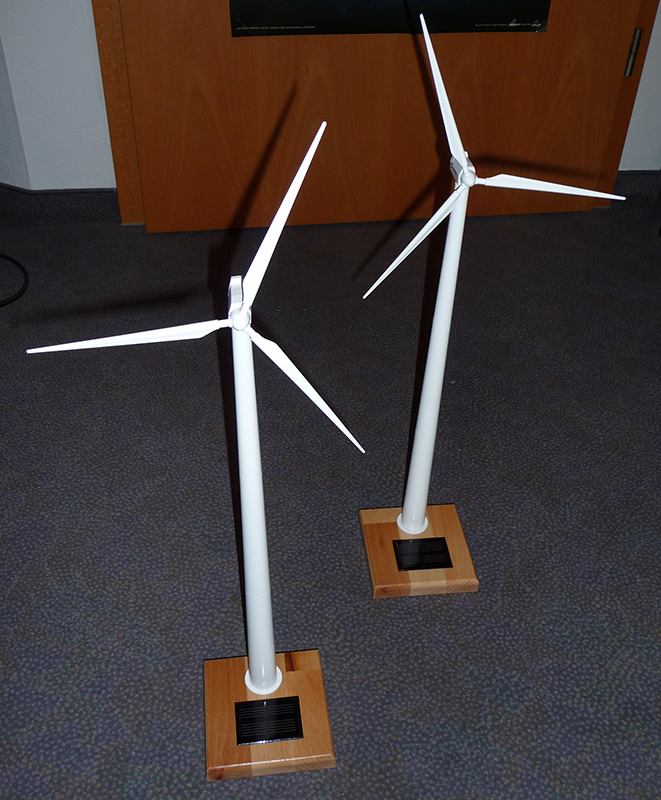

Wie in einem anderen Thread schonmal angekündigt möchte ich mir aus dem Kibri-Bausatz 38532 ein Windradmodell bauen welches sich unter Sonneneinstrahlung dreht
Eigentlich wollte ich das Modell der VESTAS dazu hernehmen, jedoch ist die Gondel zu klein um den Motor den ich mir besorgt habe aufzunehmen, deswegen wird es das Modell von NORDEX werden

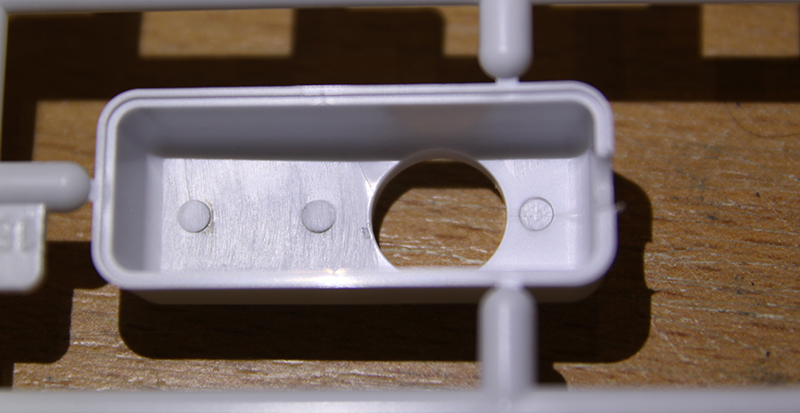

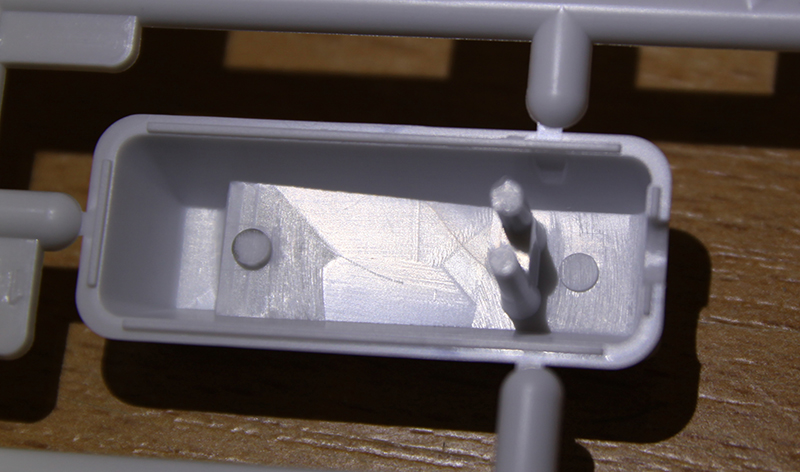

Das untere Gondelsegment ist eigentlich so verwendbar wie es aus dem Bausatz kommt, hier muss nichts nachgearbeitet werden

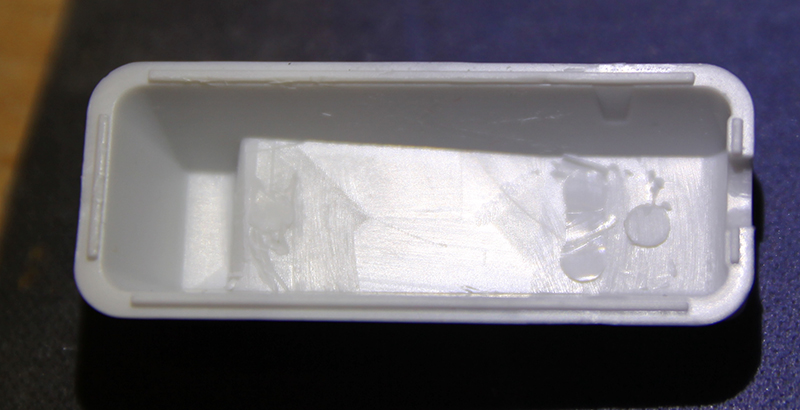

Anders bei der Gondelabdeckung, hier muss alles entfernt werden
mit einem scharfen Messer oder Scalpell ist das keine große Sache, aber passt auf die Finger auf

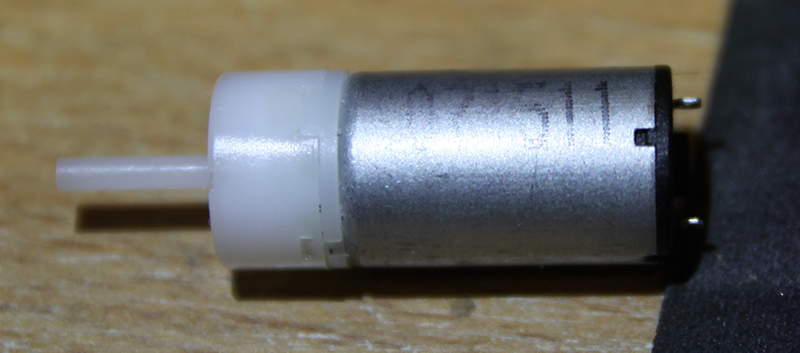

Als Motor hab ich mir dieses Modell besorgt von der Fa. Sol-Expert http://www.sol-expert.de/

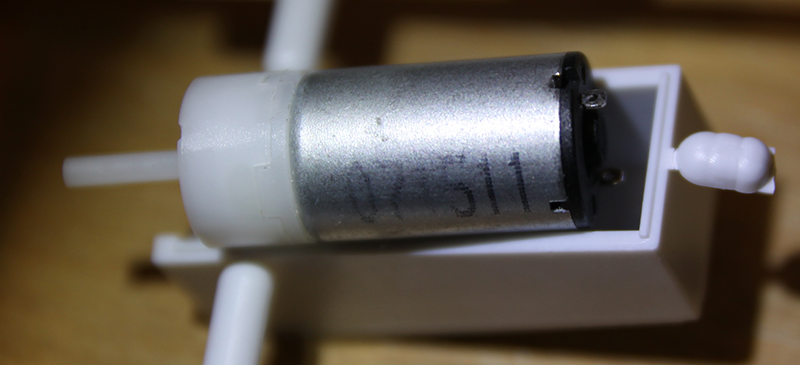

Wie oben schon gesagt, leider ist die Gondel der VESTAS zu klein für den Motor (durchmesser Motor 12mm)

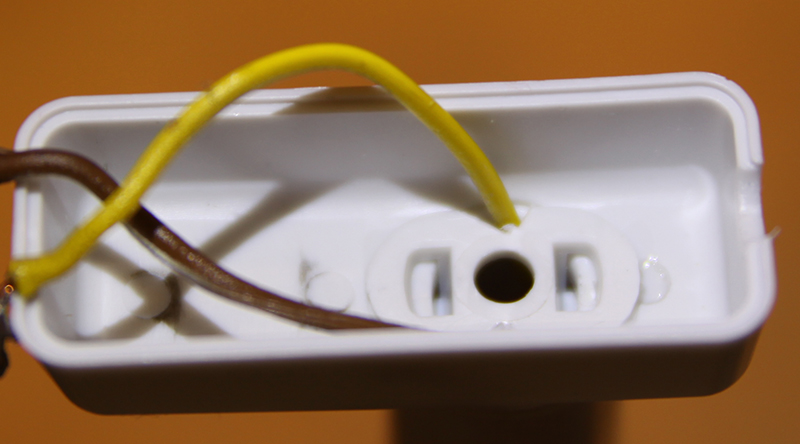

Durch die Halterung habe ich links und rechts die Kabel durchgeführt, mittig würde der Motor wieder zu hoch kommen und die Gondelabdeckung würde nicht mehr passen

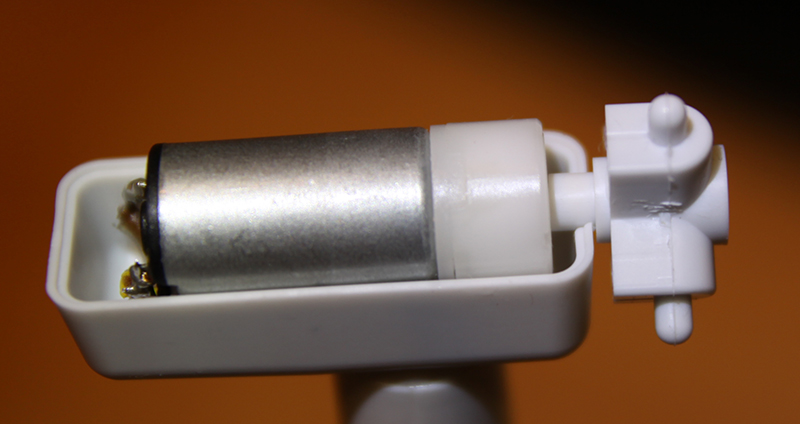

Durch die Nabe habe ich ein 2mm Loch gebohrt um die Motorwelle aufzunehmen, wichtig ist hierbei die Mitte zu treffen
Momentan überlege ich noch wie ich den Motor in der Gondel befestige, dann gehts mit dem Baubericht weiter
Gruß
Thomas
--
