Mahlzeit,
Mittlerweile habe ich mich für einen Krantyp auf Basis von 500 HC Unterwagen und Turmstücken entschieden. Es wird der 550 EC-H 40 Litronic.
Gereizt haben mich an diesem Typ besonders die doppelte Laufkatze und die riesige Hakenflasche. Gerade dieses Bauteil will ich beim Modell detailliert nachbauen, evtl. sogar mit Speichen-Laufrollen.
Auch dürfte die Größe des fertigen Modells recht imposant werden.
Die Krankonfiguration will ich wie folgt wählen:
- Unterwagen 500 HC
- Grundturmstück 500 HC
- 9x Turmsegment 500 HC (3 Sektionen)
- 26,3m Ballastausleger
- 72,25m Kranausleger (11,6m+11,6m+11,6m+5,57+10,0m+10,0m+10,0m+1,7m)
Das Modell selbst hat somit eine Gesamthöhe von ca. 91cm und eine Gesamtbreite über alles von ca. 114 cm.
Im Bau des Modells bin ich auch schon wieder etwas weiter gekommen.

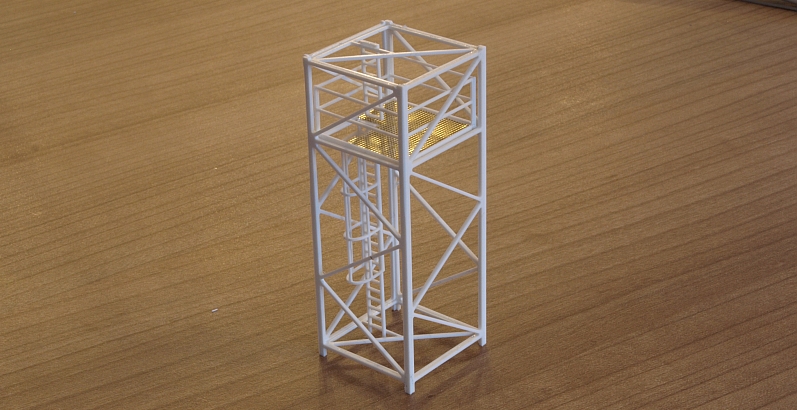

Die Baugruppen des Turmes bestehen aus Sektionen zu je 3 Turmstücken 500 HC.
Diese Sektionen sind so konstruiert, dass die Zwischenpodeste und Leitern modular und extra lackiert werden können (wie schon das Grundturmstück des Unterwagens). Nach dem Lackieren wird eine Turmsektion dann komplett zusammengeklebt.
Weiterhin soll der 550 EC-H am Turm noch Flutlichtstrahler zu allen vier Seiten bekommen, was am fertigen Modell sicher ganz nett wirken wird.
Weiterhin werden die Zwischenpodeste und Laufbleche des kompletten Modells werden mit Lochgittern realisiert.

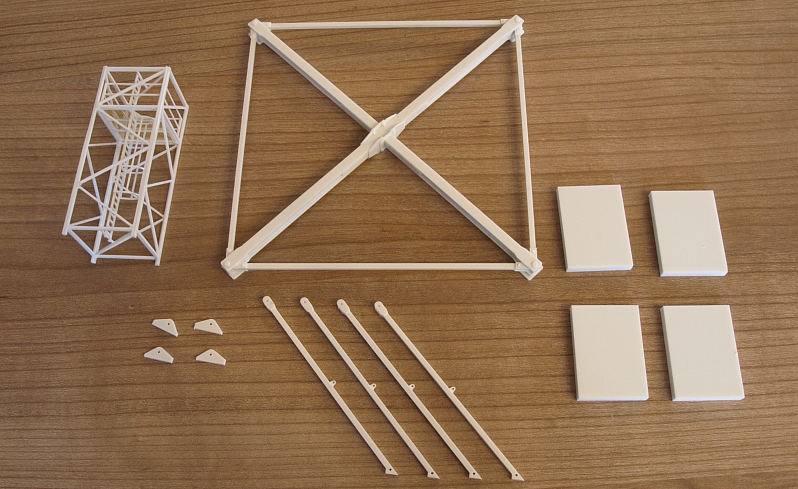

Anbei nun ein paar Bilder von den 500 HC Turmsektionen:
--
Viele Grüsse aus Ostfriesland
Tom
