Servus,
Jetzt geht`s an den Ausleger des TDKs.
Dieser ist beim Originalkran ja vergleichsweise kurz, hat nur eine Länge von 36,5m und besteht aus einem Anlenkstück, zwei Zwischenstücken und einem Kopfstück. So jedenfalls in der Enercon Konfiguration.
Entsprechend wird der Ausleger beim Modell ca. eine Länge von 63cm vorweisen.

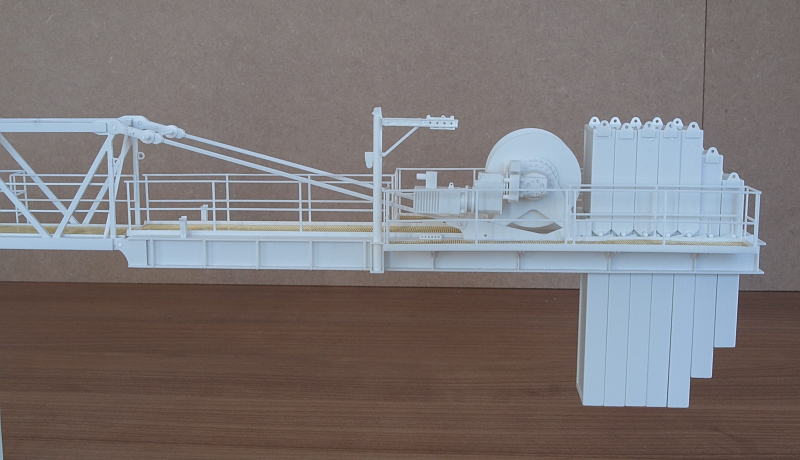

Begonnen habe ich mit der Konstruktion des 20cm langen Ausleger Anlenkstück.
Dieses ist das massivste aller Auslegerstücke. So besitzen beide Druckgurte bereits eine Stärke von 4,5mm, die ersten 6 Querstreben eine Stärke von 3,2mm. Wie beim Original, nehmen die Materialstärken bei zunehmender Ausladung ab. Das Anlenkstück führt zwei Umlenkrollen, an welchen das Hubseil umgelenkt wird. Die Umlenkrollen besitzen kleine Speichen, was besonders zur Detaillierung beiträgt.

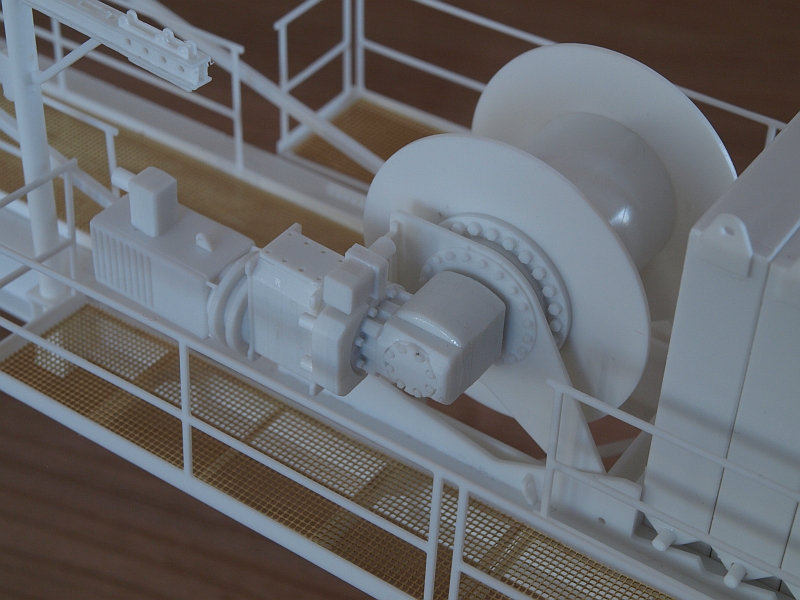

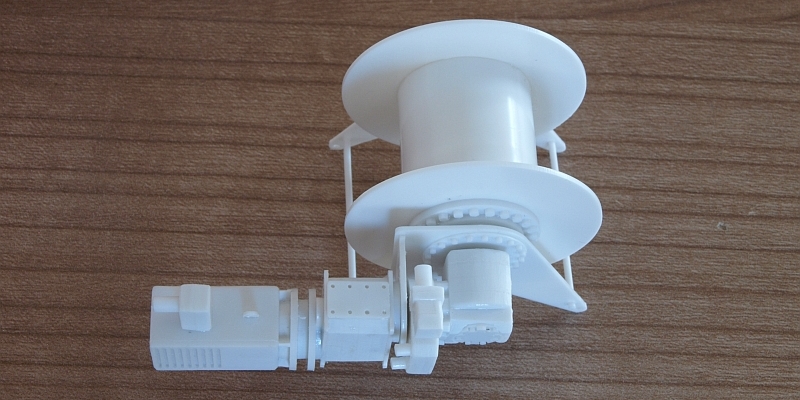

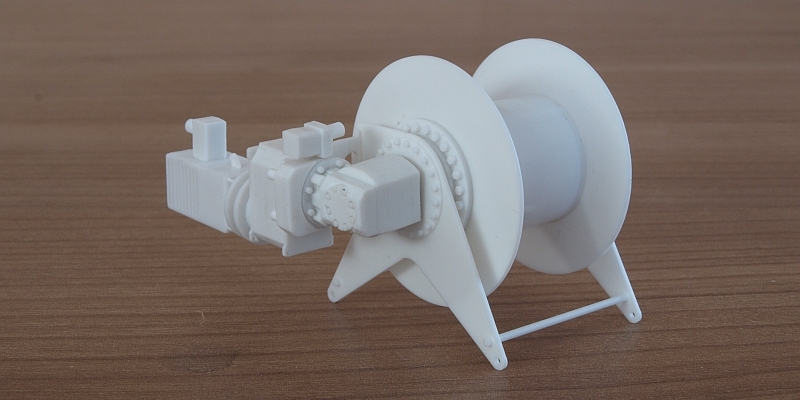

Im vorderen Bereich ist die Winde und der Motor für die Laufkatze montiert.
Natürlich sind auch alle Auslegerstücke miteinander steck- und verbolzbar.

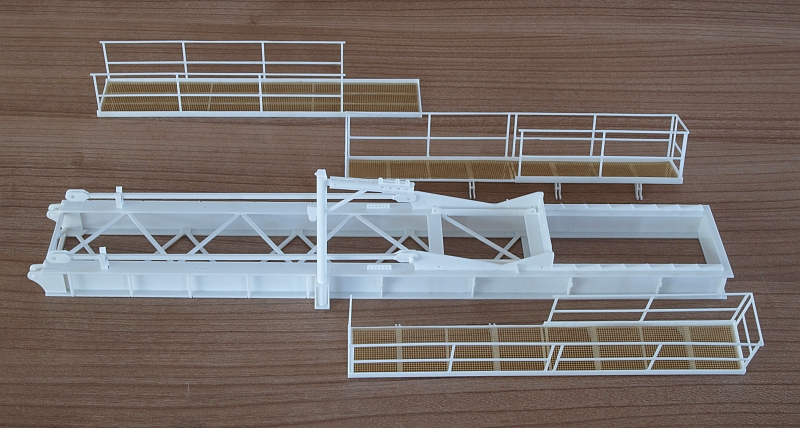

Zu guter Letzt werden nach der Lackierung noch Laufgitter aus Metall in die Auslegerstücke geklebt und die einzelnen Trittbleche angebracht.

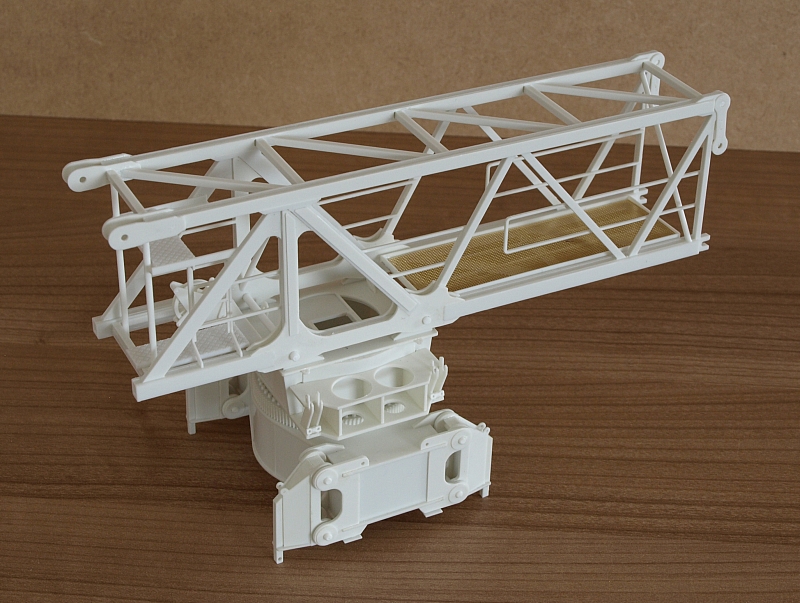

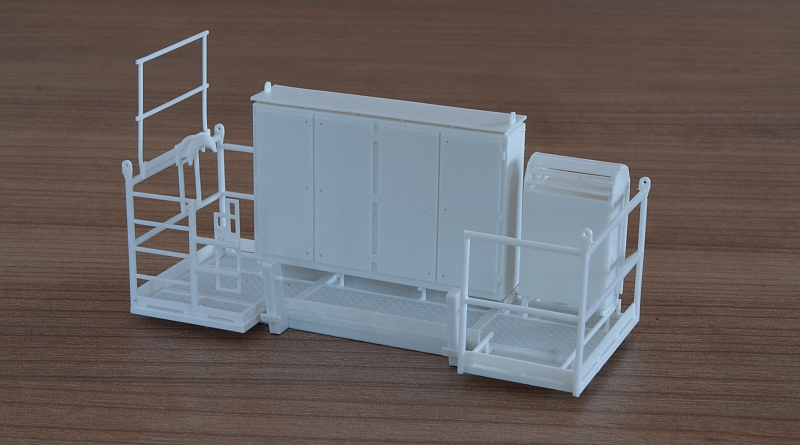

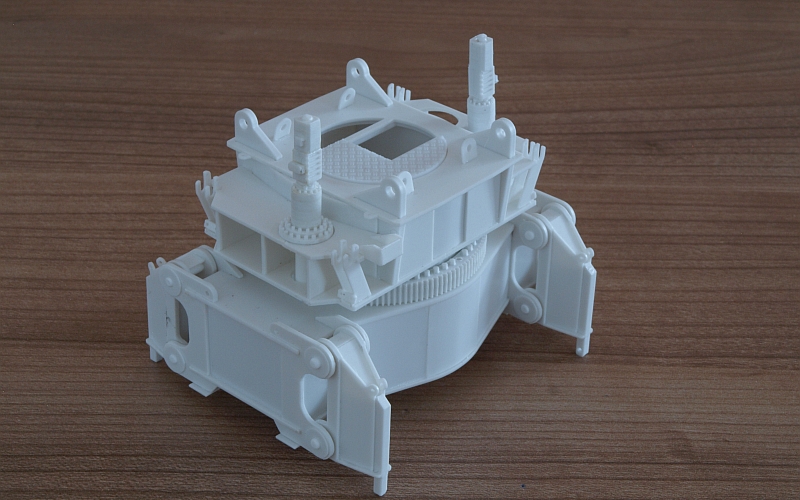

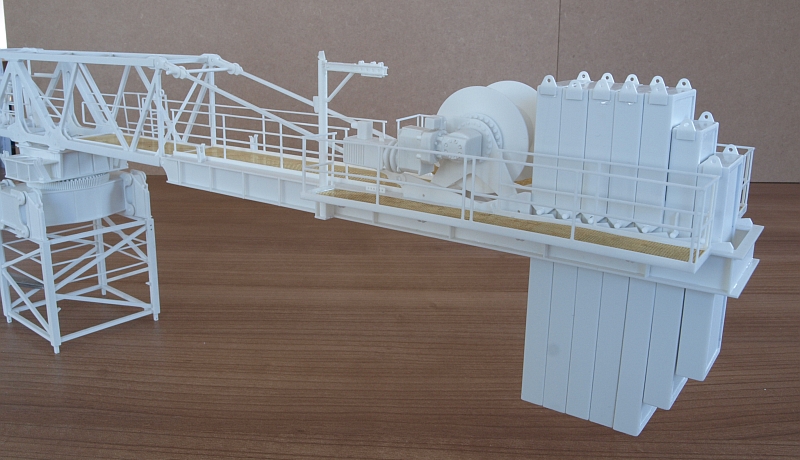

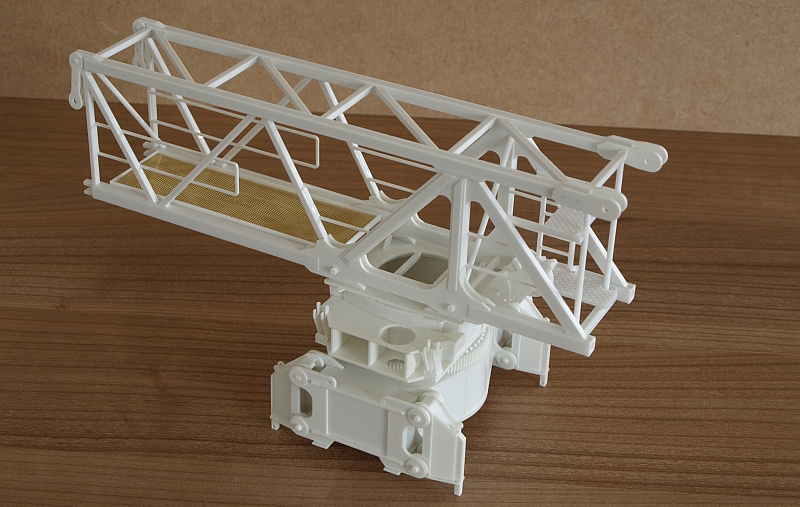

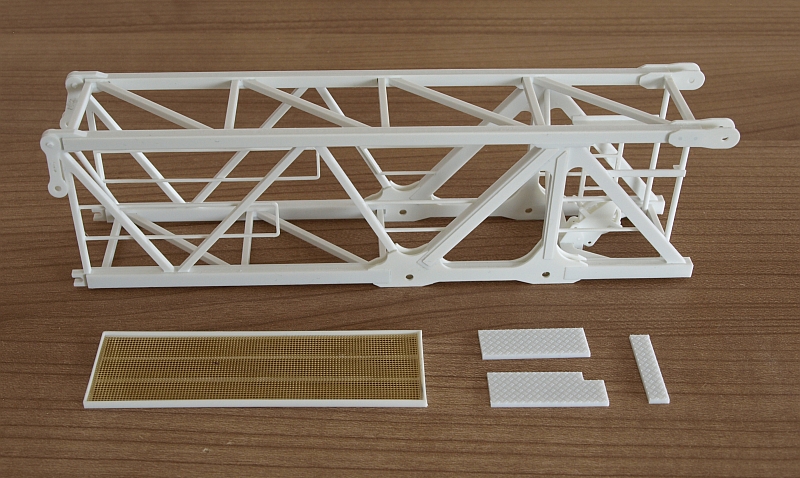

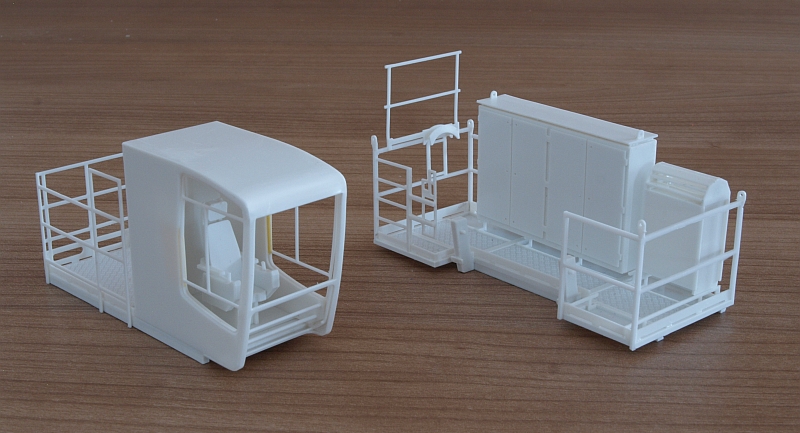

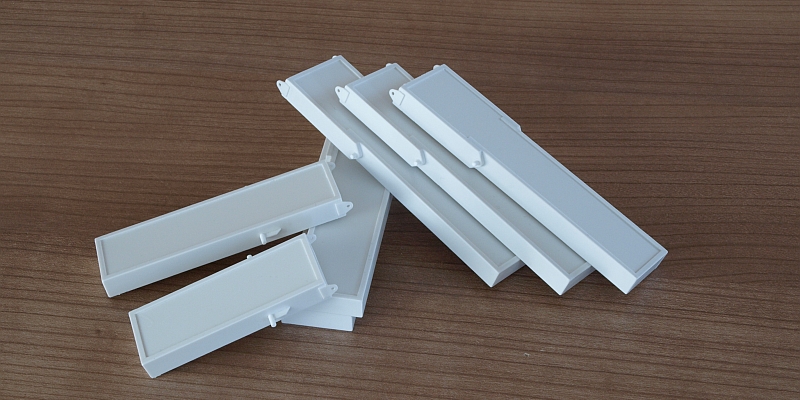

Hier ein Bilderauszug aus dem siebten Baubericht:
--
Viele Grüsse aus Ostfriesland
Tom
