| Zitat: | rollkopf postete
Leistungsschalter verstehe ich jetzt mal so, dass der auch zerstörungsfrei (im Vakuum)
|
Ja, so ungefähr. In den weißen Keramikzylindern ist Vakuum, darin bewegen sich die Schaltkontakte (einer fest, der andere beweglich - auf dem Foto der untere).
Das mit dem "zerstörungsfrei" stimmt aber auch nur eingeschränkt. Wenn der Schalter ein paar richtig fette Kurzschlüsse geschaltet hat, leiden die Kontakte schon ziemlich. Man muß aber auch im Auge behalten, daß solche Schalter wirklich nur ziemlich selten tatsächliche Kurzschlüsse schalten müssen.
| Zitat: | rollkopf postete
unter Last ein- oder ausschaltet, also wenn die Verbraucher gerade vollen Saft ziehen oder ziehen wollen OODER ein Kurzschluss anliegt....... Mir ist da noch sowas wie "Einschaltstrom" in Erinnerung... |
Richtig. Ein Leistungsschalter kann sowohl Betriebsströme als auch Kurzschlußströme sicher unterbrechen - von daher ist der vergleichbar mit einem Leitungsschutzschalter (vulgo "Sicherungsautomat") zuhause im 230/400V-Netz.

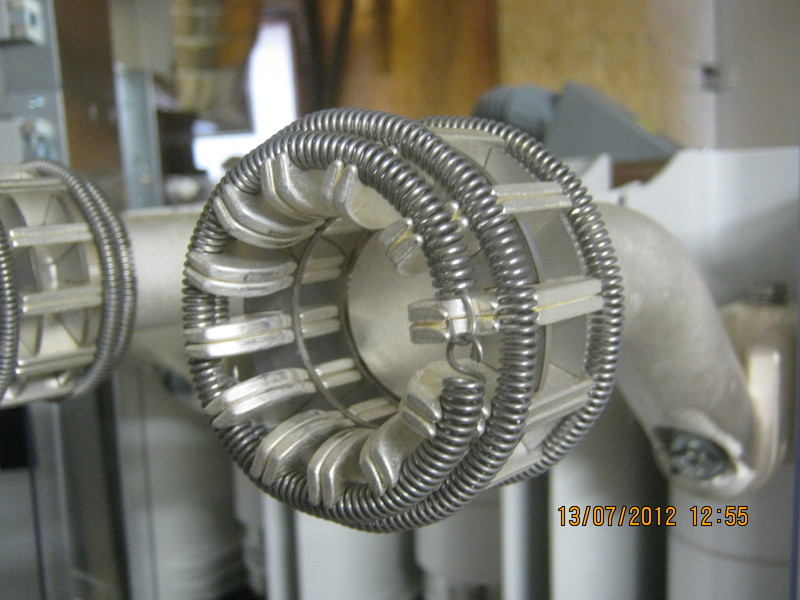

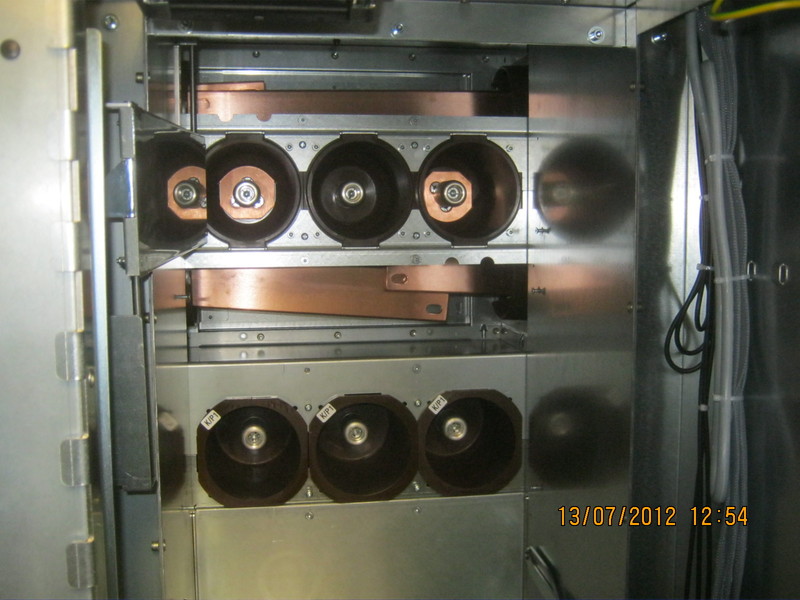

Der Trick bei dem Schalter oben auf dem Foto ist, daß man den Schalter am Stück aus der Schaltzelle 'rausziehen kann - die sechs Lamellenkränze sind vom Prinzip her nix anderes als überdimensionierte Bananenstecker, die eben ein paar hundert bis tausend Ampere aushalten. Das Herausziehen ersetzt damit quasi den Trennschalter.
Trennschalter kennt man von zu Hause her nicht - die dienen in Mittel- und Hochspannungsnetzen dazu, eine sichere und in der Regel auch sichtbare Trennstrecke herzustellen. (Hauptsächlich als Sicherheit für Warungs- und Reparaturarbeiten.) Die können daher je nach Ausführung nur entweder sehr geringe Ströme schalten oder Lastströme nur dann schalten, wenn dabei anschließend nur ein paar Hundert Volt am Schalter anliegen. (Wahrscheinlich am bekanntesten sind die Pantograf- bzw. Scheren-Trennschalter, wie sie hierzulande hauptsächlich im 400kV-Netz eingebaut werden und deren Schalten gerne mal in Nachrichtensendungen als Einspieler genommen wird, wenn's um irgendwelche Energiethemen geht.   )
Darüber hinaus gibt's in der Energietechnik natürlich noch diverse andere Schalter: Erdungsschalter, Lastschalter, Lasttrennschalter...
Tschüs,
Sebastian
--
