Hallo Andreas,
ja, Solidscape ist hier der Hersteller der Drucker.
Keine Frage, dieses Verfahren ist nur für kleinere Teile zu verwenden und zu bezahlen. Jedes Teil MUSS später in Resin kopiert werden.
Der Arbeitsbereich liegt etwa bei max. 15cm.
15 ist bei dem Verfahren übrigens die Grundformel:
15fache Genauigkeit
15fache Maschinenlaufzeit pro Teil
15facher Preis der Teile
(Alle Angaben grob geschätzt!)
Es wäre unsinnig, eine geometrisch anspruchslose Geometrie wie einen Teleskopmast oder ein Fahrgestell auf solch einer Maschine zu fertigen.

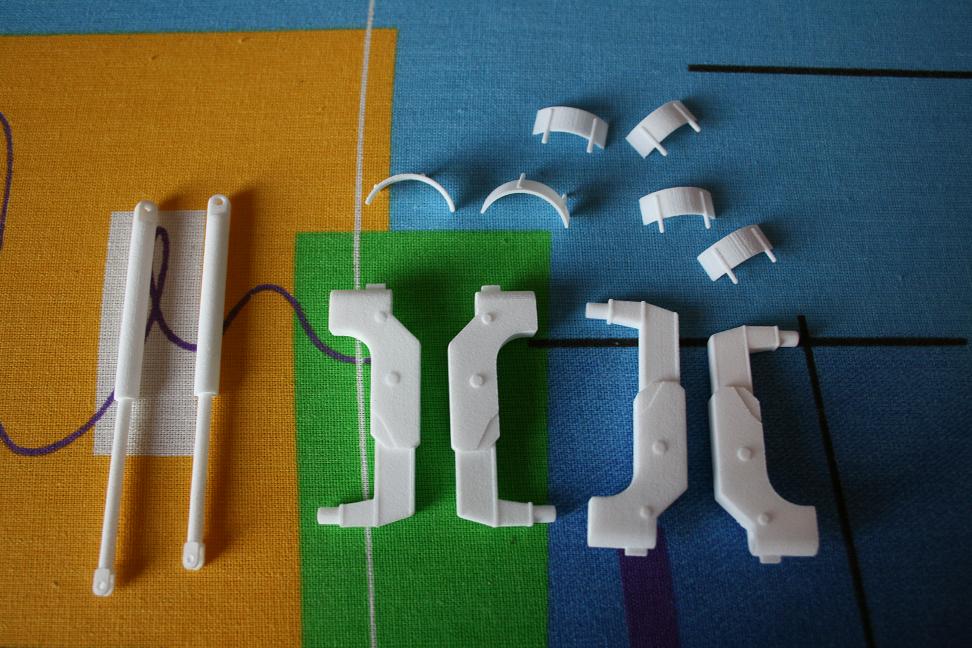

Interessant und gerade noch finanzierbar sind Kabinen, Motoren, Getriebe, Räder, Felgen, Achsen etc..
Wenn ich ein großes Kranprojekt als Kleinserie realisieren wollte, ich würde das wie folgt machen:
Kabinen: z.B. Solidscape und dann in Resin kopieren
Ausleger: Jeweils eine Hälfte z.B. fräsen lassen, diese Hälfte später in Resin kopieren, wird ja je 2x gebraucht.
Alternativ auch einfache Drucklverfahren, dann aber als geteiltes Urmodell nacharbeiten, schleifen und die Halbschalen in Resin kopieren
Grundsatzfrage: Muß der Ausleger unbedingt 100% teleskopierbar sein?
Wenn nicht, ergeben sich da ganz andere Möglichkeiten.
Oft wird in der Kleinserie auch eine Alternative angeboten: Transportstellung oder teleskopiert, das macht die Bauteile einfacher.
Die Kragen der Ausleger in z.B. Solidscape exakt fertigen lassen und in Resin kopieren.

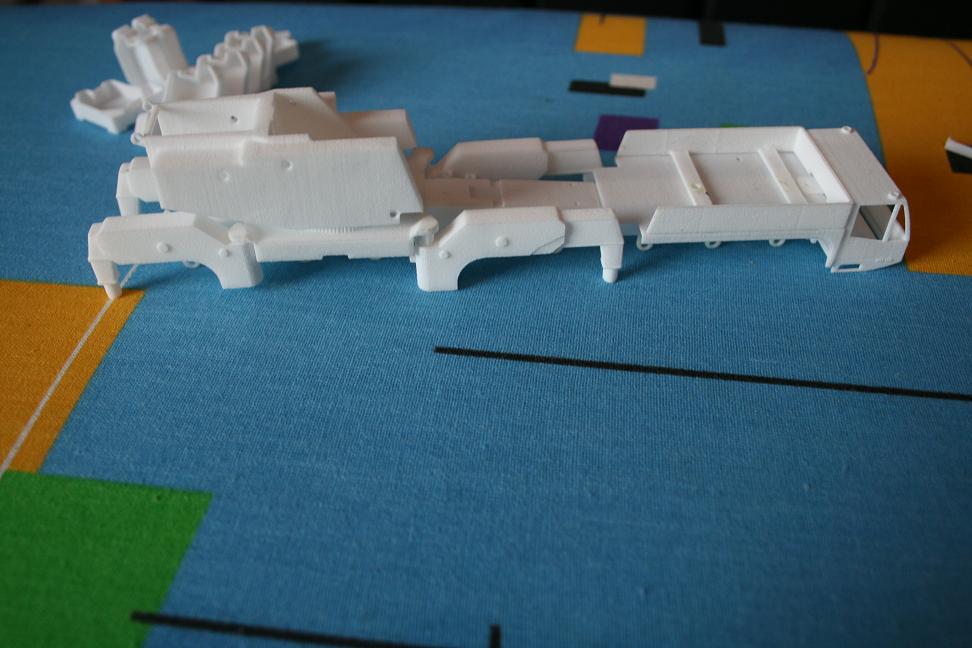

Fahrgestell aus Plattenmaterial fertigen, eventuell aus gefrästen Plattenteilen, alternativ z.B. Stereolithographie, hier ist die Oberfläche an ebenen und senkrechten Flächen recht gut.
Auch hier: Teile später in Resin kopieren!
Bei einer Auflage von 10 oder mehr Teilen führt kein Weg am Resin vorbei, das ist meine Einschätzung.
Das große Problem ist die Nacharbeit gedruckter Teile, die wäre auf der Resin-Schiene nur einmalig am Urmodell erforderlich.
Die Resinteile sind in heutiger Zeit in einwandfreier Qualität zu haben, Nacharbeit gibt es da vielleicht noch am Anguß und minimal an der Trennlinie der Form.
Preislich sollte ein Resin-Abguß nicht weit von einem einfachen Druckteil entfernt liegen.
Grüße
Ralf |
.
ein Preis wo mancher schluckt und sagt schönes Modell aber ist mir zu teuer, wenn er jetzt irgendwo zwischen 180 -250.-€ verlange verkaufe ich vielleicht 80 oder 100 Stück.
