575 — Direktlink 15.06.2011, 14:38 Uhr Adrian Flagmeyer Na weil es die bei der LR 1750 nicht gibt. Als Beispiel kannst du dir vielleicht den LTM 1400 nehmen, da ist eine Amerikanische Einscherung möglich. Gruß Adrian Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

576 — Direktlink 15.06.2011, 15:53 Uhr Woody Zitat: Adrian postete Na weil es die bei der LR 1750 nicht gibt. Als Beispiel kannst du dir vielleicht den LTM 1400 nehmen, da ist eine Amerikanische Einscherung möglich. Gruß Adrian wie, die gibt es bei der LR 1750 nicht? Ist die von Liebherr nicht vorgesehen? Wie werden dann 22 oder 23 Stränge geschert? Von links oder rechts "durchgeschert"? Hast du, Adrian, vielleicht von dem LTM 1400 ein Bild/schematische Darstellung von der Scherung? Grüße aus Dresden Thomas Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

577 — Direktlink 15.06.2011, 16:20 Uhr Adrian Flagmeyer Also soweit ich weiß gibt es das bei der LR 1750 und auch bei den anderen Großgeräten nicht. Die 23 Stränge laufen einfach von einer Seite zur Anderen, und die Kausch wird dann in der Mitte der Hakenflaschen verbolzt. Bei 22 Strängen wird die Kausch auf der gegenüberliegenden Seite wo das Seil von der Hubwinde zum Rollenpaket eingeleitet wird fixiert. Habe gerade kein Einscherplan zur Hand der dies bildlich besser zeigen könnte. Die amerikanische Einscherung am LTM 1400 kann man gut erkennen bei dem Breuer-Gerät in dem Buch ''Krane'' von Lothar Husemann. Gruß Adrian Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

578 — Direktlink 15.06.2011, 19:40 Uhr Woody hab die Flasche jetzt "normal" eingeschert, sieht zwar mächtig aus, ist aber nicht mehr funktionabel am Modell. Die Flasche zieht dermaßen schief, das die Seile permanent abspringen... Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

579 — Direktlink 15.06.2011, 20:12 Uhr Victor Amerikanisch einscheren bringt am Modell auch nicht viel mehr. Zwar zieht die Flasche nicht mehr schief, die Reibung ist - wie bei allen großen Haken im Modell - derartig groß, daß die Flasche nicht mehr von alleine senkt. Am besten funktioniert da noch Zweiwindenbetrieb, mit zwei Seilen normal eingeschert. So wie hier, dein eigenes Bild https://www.hansebubeforum.de/showtopic.php?threadid=3663&pagenum=14#259535 -- Gruß, Victor NL Dieser Post wurde am 15.06.2011 um 20:32 Uhr von Victor editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

580 — Direktlink 15.06.2011, 20:29 Uhr Victor Hier noch mal ein Vorbild für amerikanische Einscherung (aus der YCC LG1550 Anleitung): Man folge die Ziffern, 1-2-3-4 usw. -- Gruß, Victor NL Dieser Post wurde am 15.06.2011 um 20:30 Uhr von Victor editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

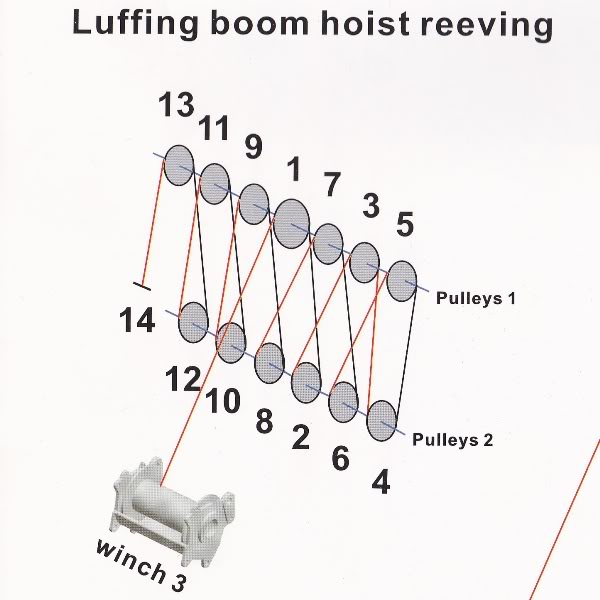

581 — Direktlink 15.06.2011, 21:16 Uhr Victor Zitat: Woody postete für heute reicht es erst mal mit "Fädelei" Kann ich mir vorstellen Übrigens gibt es noch eine dritte möglichkeit: halb- oder teilweise amerikanisch einscheren. Ich weiss nicht ob das beim Vorbild auch für Hakenflaschen angewendet wird, aber Liebherr macht es bei den meisten Wippverstellflaschen. Aus der YCC Anleitung: "Halb" heisst dann also: von der Mitte aus zuerst "amerikanisch" nach einer Seite, kreuzen, "amerikanisch" zurück bis über die Mitte, und dann den Rest der Scheiben "normal" zur anderen Seite und das Seil an der Außenseite aufhängen. Vielleicht auch mal mit Hakenflaschen zu probieren wenn man eigentlich "normal" einscheren will, aber die mittige Position der oberen Umlaufrolle das unmöglich macht -- Gruß, Victor NL Dieser Post wurde am 15.06.2011 um 21:19 Uhr von Victor editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

582 — Direktlink 16.06.2011, 17:46 Uhr Baggerfritz Zitat: Woody postete Die 3 großen Fragezeichen sind bei mir: Wo fange ich an, da ja am Rollkopf kein wirkliche "Mitte" vorhanden ist?; wo kommen die Kreuzschläge hin? (ganz außen an der Flasche oder am mittleren Rollenblock) und wo geht das Hubseil wieder raus aus dem Ganzen? (eine Mitte gibt es ja wie gesagt nicht) Rollenkopf: 2, 9, 9 und 2 Seilscheiben; Flasche: 2, 7 und 2 Seilscheiben - ich kann keine schlüssige amerikanische Scherung entdecken/erahnen... Grüße aus Dresden Thomas Hallo Thomas! Hier mein Vorschlag zu deinem Problem: Hoffe, ich helfe dir damit ein bisschen! Rot ist vorne, schwarz hinten und grün sind die Kreuzschläge. -- Glück auf und schöne Grüße aus Wr. Neudorf, Fritz ----------------------- https://www.facebook.com/hfmodellbau - Baumaschinenzubehör in 1:87, 1:50 und 1:14 https://www.youtube.com/baggerfritz - mein Youtube-Kanal mit viel Schwerlast! Dieser Post wurde am 16.06.2011 um 17:47 Uhr von Baggerfritz editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

583 — Direktlink 16.06.2011, 20:22 Uhr Woody Zitat: Baggerfritz postete Zitat: Woody postete Die 3 großen Fragezeichen sind bei mir: Wo fange ich an, da ja am Rollkopf kein wirkliche "Mitte" vorhanden ist?; wo kommen die Kreuzschläge hin? (ganz außen an der Flasche oder am mittleren Rollenblock) und wo geht das Hubseil wieder raus aus dem Ganzen? (eine Mitte gibt es ja wie gesagt nicht) Rollenkopf: 2, 9, 9 und 2 Seilscheiben; Flasche: 2, 7 und 2 Seilscheiben - ich kann keine schlüssige amerikanische Scherung entdecken/erahnen... Grüße aus Dresden Thomas Hallo Thomas! Hier mein Vorschlag zu deinem Problem: Hoffe, ich helfe dir damit ein bisschen! Rot ist vorne, schwarz hinten und grün sind die Kreuzschläge. Hallo Fritz, ja, auch das ist eine schöne Darstellung. Wenn du dir das ausgedacht hast, dann Hut ab! Irgendwie brauche ich demnächst mal ein verregnetes Wochenende um deinen Scherplan umzusetzen... Danke auf jeden Fall und Grüße aus Dresden Thomas Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

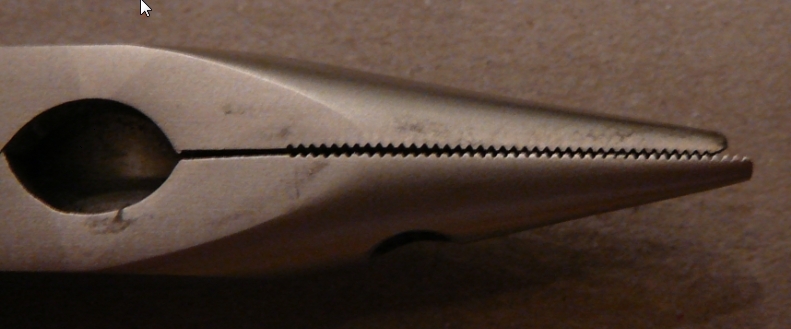

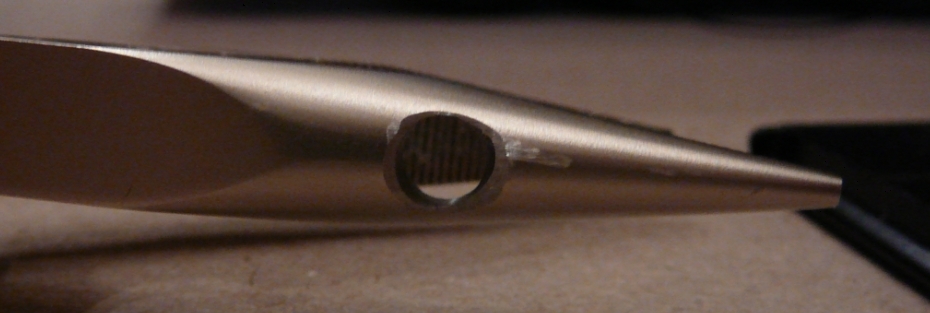

584 — Direktlink 20.06.2011, 22:15 Uhr LTR13000 Ich habe mir mal ein kleines Werkzeug zum entfernen und einsetzen der Bolzen gebaut. Dafür mußte eine kleine Flachspitzzange herhalten. Das Loch hat 5mm, und die eine Spitze ist um 2mm gekürzt. Das Loch ist zum ausdrücken, die gekürzte Spitze ist zum einsetzen. Funktioniert einwandfrei. Was noch fehlt ist das abschleifen der Rippen und eine Kunststoffbeschichtung, damit es keine Kratzer gibt. Dieser Post wurde am 20.06.2011 um 22:16 Uhr von LTR13000 editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

585 — Direktlink 21.06.2011, 18:24 Uhr LTR13000 Gibt es eigentlich irgendwo einen Plan, aus dem man erkennen kann, wo die Laufstege an den Mastelemente sitzen, und wie groß sie sind? Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

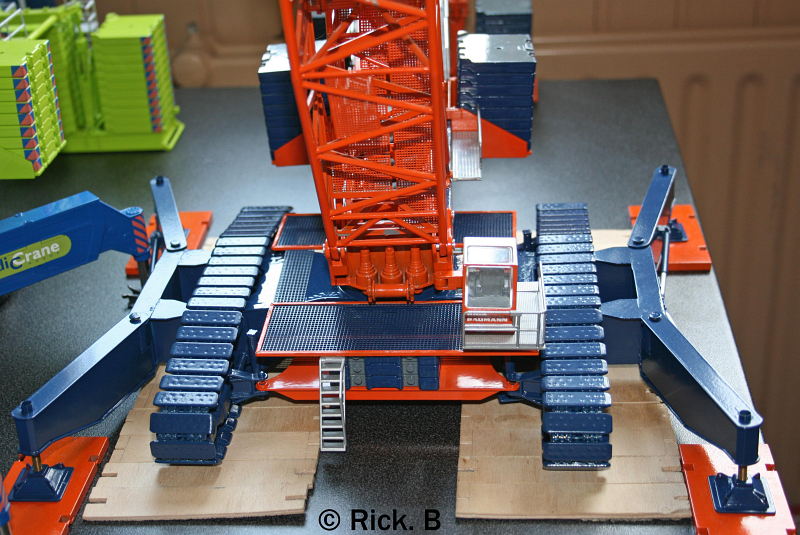

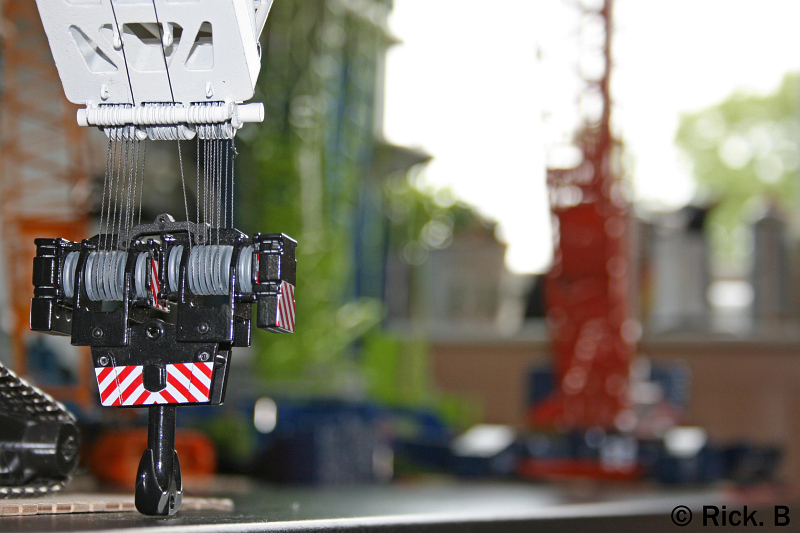

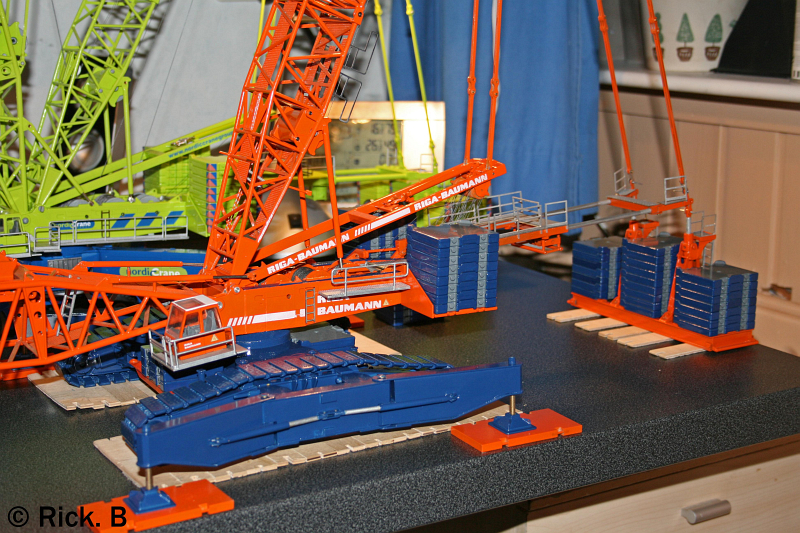

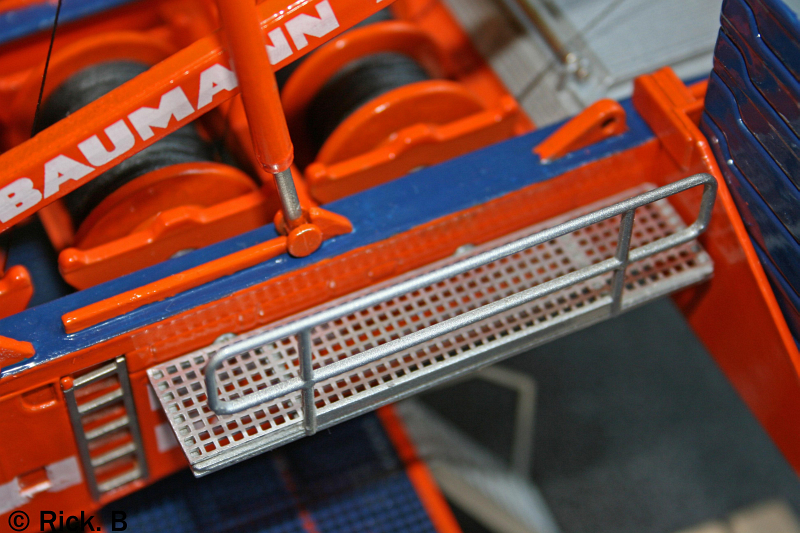

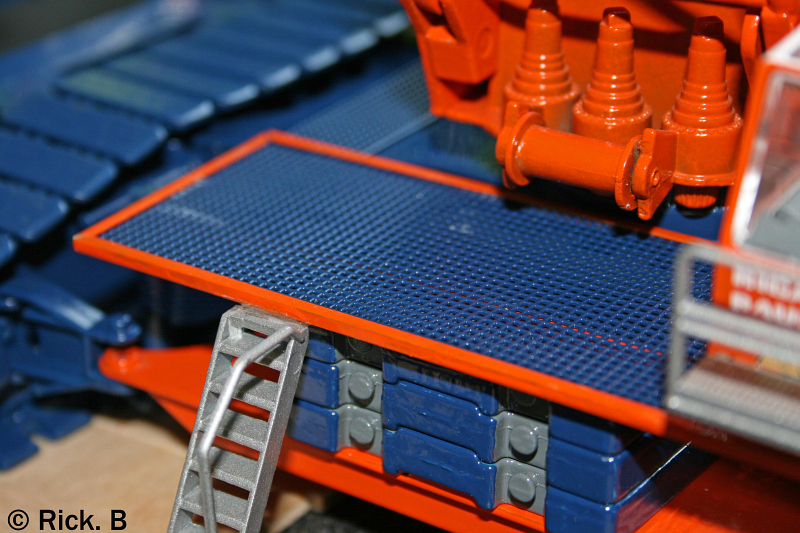

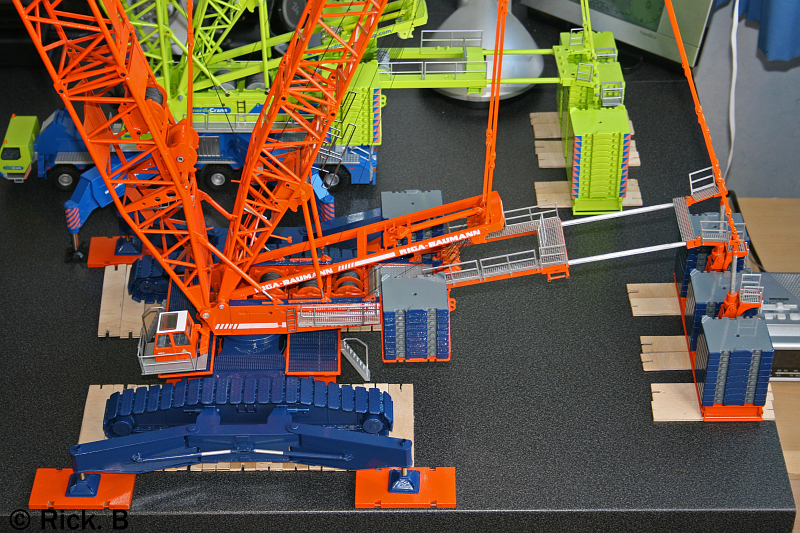

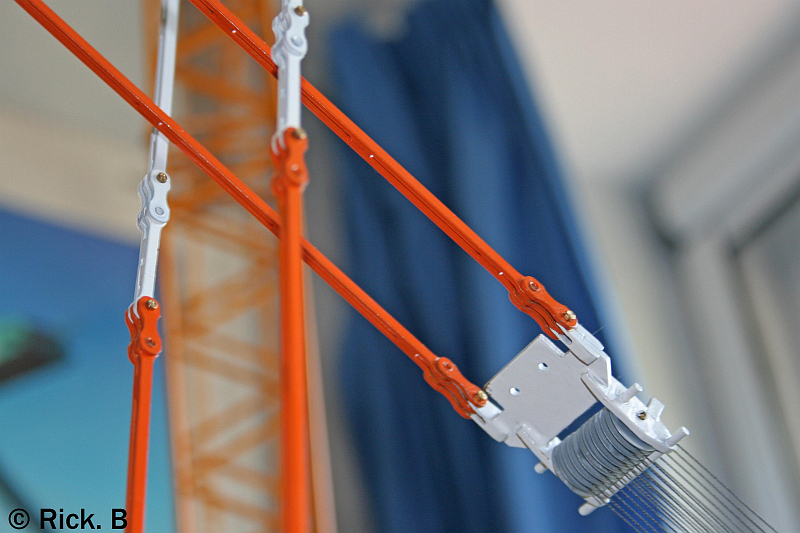

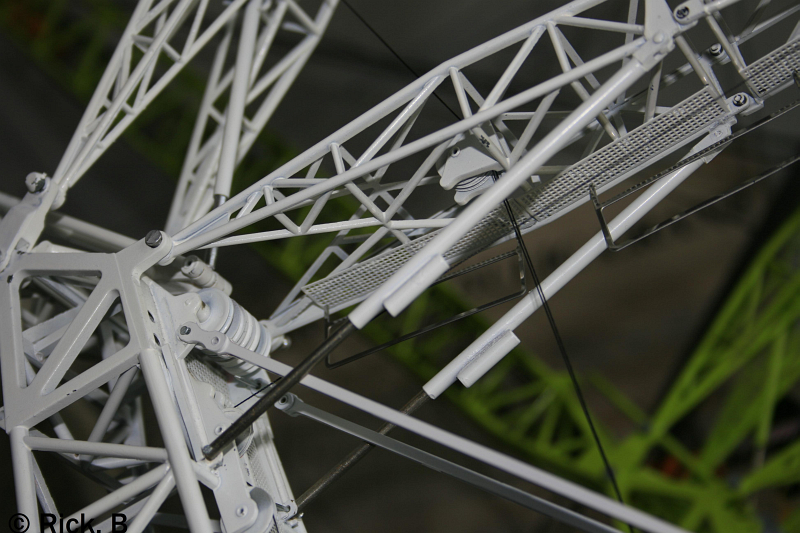

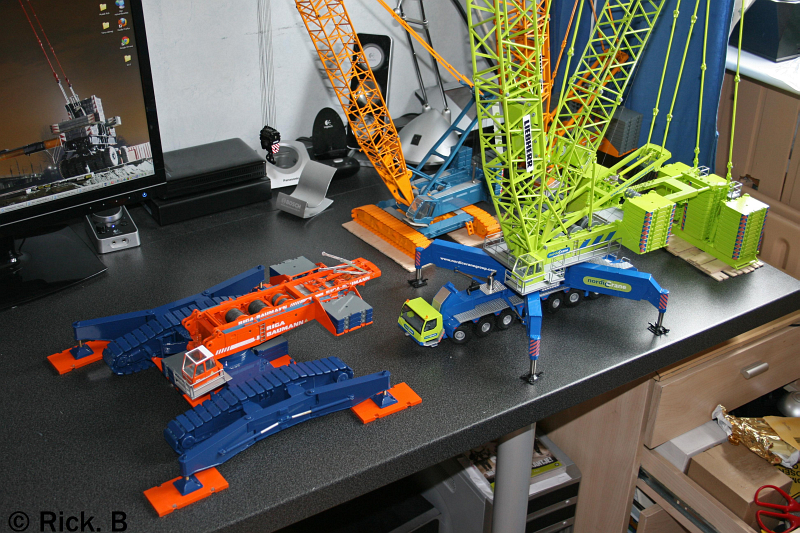

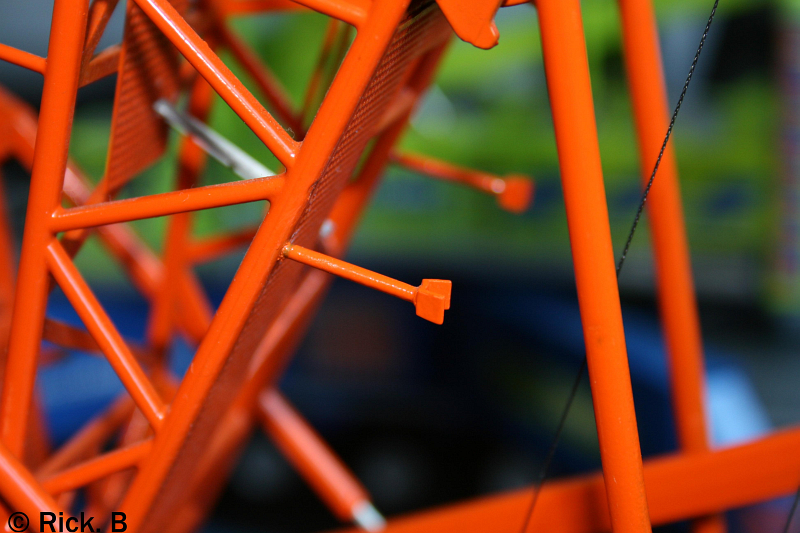

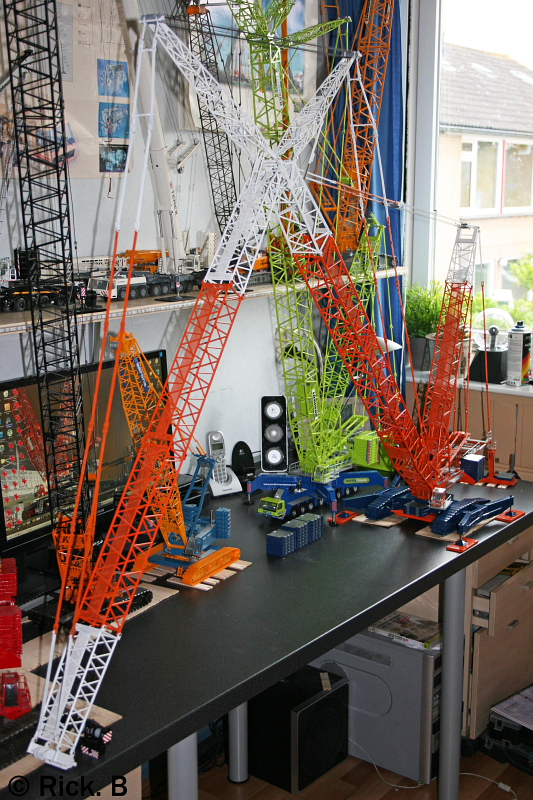

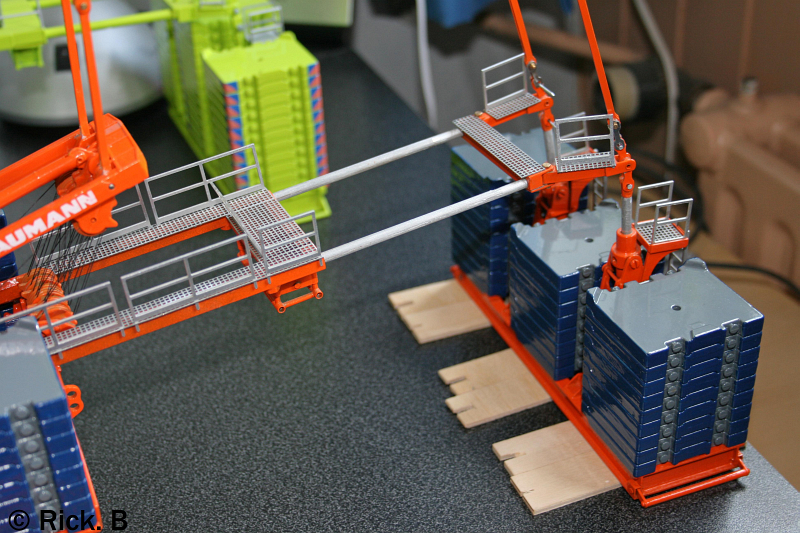

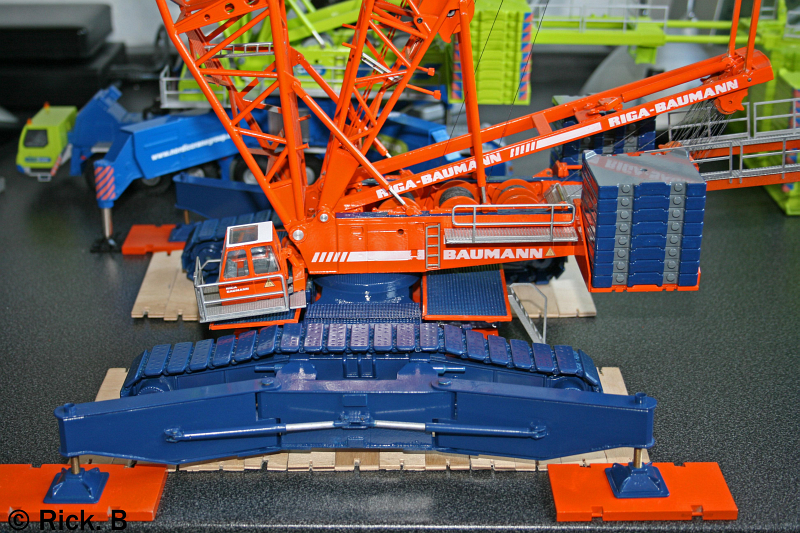

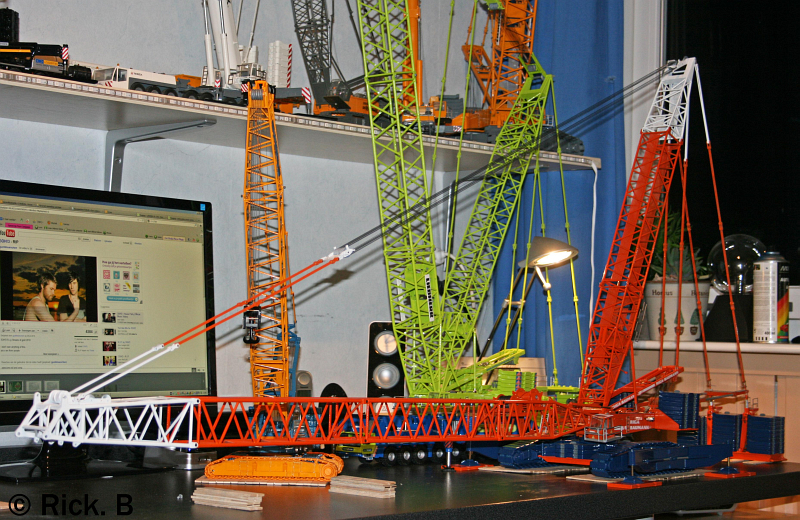

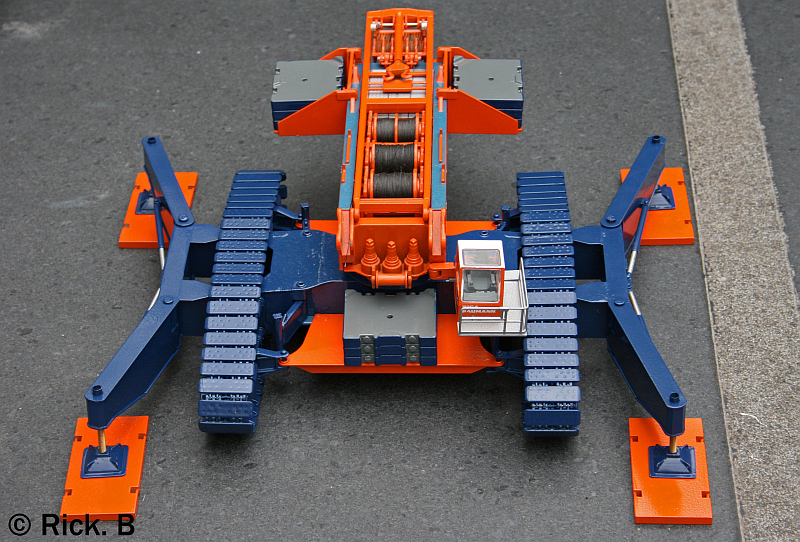

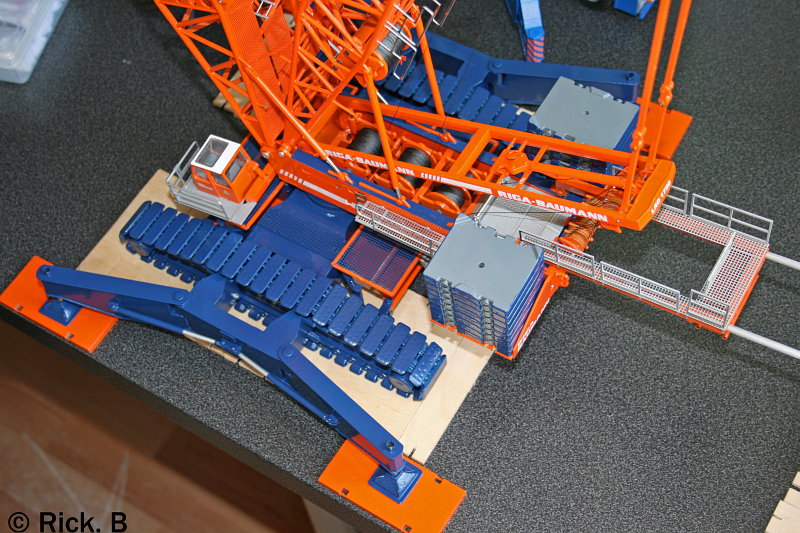

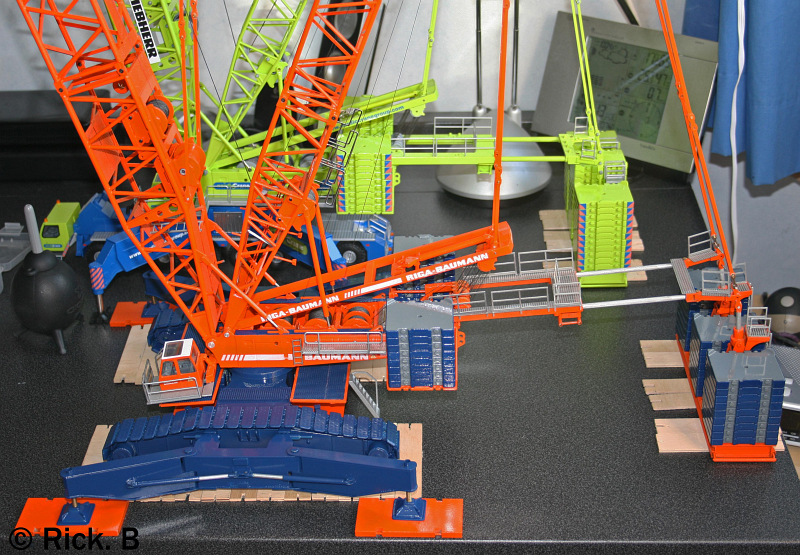

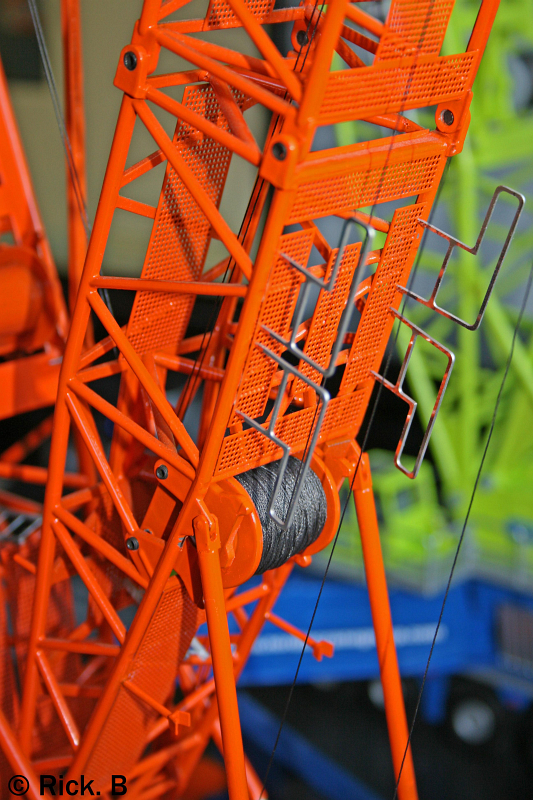

586 — Direktlink 22.06.2011, 22:46 Uhr Rick Today I have assambled my LRD 1750 from Riga baumann Here are some pictures. https://www.hansebubeforum.de/extern/dienstleister/img844.imageshack.us/img844/820/17505.jpg https://www.hansebubeforum.de/extern/dienstleister/img855.imageshack.us/img855/5987/17506.jpg https://www.hansebubeforum.de/extern/dienstleister/img225.imageshack.us/img225/7701/17509.jpg https://www.hansebubeforum.de/extern/dienstleister/img204.imageshack.us/img204/2232/17507.jpg https://www.hansebubeforum.de/extern/dienstleister/img101.imageshack.us/img101/8319/175010.jpg https://www.hansebubeforum.de/extern/dienstleister/img690.imageshack.us/img690/8739/175012.jpg https://www.hansebubeforum.de/extern/dienstleister/img219.imageshack.us/img219/552/175013.jpg https://www.hansebubeforum.de/extern/dienstleister/img543.imageshack.us/img543/9752/17508d.jpg https://www.hansebubeforum.de/extern/dienstleister/img703.imageshack.us/img703/6798/175011.jpg https://www.hansebubeforum.de/extern/dienstleister/img194.imageshack.us/img194/6241/175014.jpg https://www.hansebubeforum.de/extern/dienstleister/img198.imageshack.us/img198/9845/175016.jpg https://www.hansebubeforum.de/extern/dienstleister/img38.imageshack.us/img38/8671/175015.jpg Dieser Post wurde am 05.05.2021 um 20:12 Uhr von Burkhardt editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

587 — Direktlink 23.06.2011, 00:00 Uhr remco wijga hai rick those are nice pics perfect details hope to see more of them greetings remco -- Der erste ritter von SV Gönnern copyright mammoetstore c. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

588 — Direktlink 23.06.2011, 08:51 Uhr Woody Zitat: Rick postete Today I have assambled my LRD 1750 from Riga baumann Here are some pictures. Hello Rick, really good work, I'm impressed! How you have done the parts at the picture? Is it metal or plastic? I've seen you got it at the boom as well. Can you post some dimensions, especially the length? Thanks, Thomas. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

589 — Direktlink 23.06.2011, 14:50 Uhr Rick All the parts are metal. I don't have made this. I only have paint the bleu parts+pennant lines. The parts are made by Herman Müller(kranmodellbau) Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

590 — Direktlink 23.06.2011, 19:46 Uhr Rick I have made a small movie from this model. The colors in the movie are not exactly right http://www.youtube.com/watch?v=pv5nJvidAZ8 Dieser Post wurde am 23.06.2011 um 19:47 Uhr von Rick editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

591 — Direktlink 30.06.2011, 20:02 Uhr Steffen sehr schöne Bilder von einem sehr sehr schönen Kran,gefällt mir wirklich sehr gut sehr schön fotografiert... -- Grüße aus der Hohenstaufenstadt Göppingen Steffen www.old-style-manufaktur.de Old Style Manufaktur Dein Modell erwacht zum Leben ... Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

592 — Direktlink 30.06.2011, 22:45 Uhr Wilfried E. Hallo Rick, sehr schöne Aufnahmen von einem super Modell. Die Fotos sind aus tollen Blickwinkeln gemacht. -- Gruß aus Pulheim Wilfried Euskirchen (Meine hier gezeigten Bilder unterliegen dem Urheberrecht) --Was Du heute nicht erledigst, musst Du morgen nicht korrigieren-- Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

593 — Direktlink 01.07.2011, 08:20 Uhr modellsammler Hallo, ja schaut sehr gut aus das Modell ist der Hammer und perfekt fotografiert worden Gruß Andreas -- Alle Bilder die von mir stammen unterliegen meinem Copyrigt. Viele Grüße Andreas Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

594 — Direktlink 01.07.2011, 13:23 Uhr Kasi Fantástico Rick!!!... Best wishes, Casimiro.- Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

595 — Direktlink 01.07.2011, 19:16 Uhr Rick Thanks everyone! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

596 — Direktlink 30.09.2011, 11:53 Uhr Kran16 Hallo, ich bin derzeit am überlegen mir den Liebherr LR1750 zu gönnen. Hat jemand einen Tipp, wo es das Modell zu einem guten Preis gibt. 451 Euro ist das niedrigste, was ich bis dato für Neu und OVP gefunden habe. Ein guter Gebrauchetr würde evtl. auch gehen. Vorab danke für evtl. Infos. -- Gruß aus Siegburg Markus Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

597 — Direktlink 30.09.2011, 21:43 Uhr LTR13000 Wenn Du ihn Aufbauen willst, dann nimm Dir gleich noch eine Mastverlängerung mit dazu. Sieht einfach besser aus. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

598 — Direktlink 01.10.2011, 14:43 Uhr Gast:Hacki Gäste Zitat: LTR13000 postete Wenn Du ihn Aufbauen willst, dann nimm Dir gleich noch eine Mastverlängerung mit dazu. Sieht einfach besser aus. Aber nur wenn genug Deckenhöhe vorhanden ist und das Teil dann auf dem Boden steht. Sonst wirds nach oben hin ganz schön knapp (Gast) Zitatantwort || Editieren || Löschen || IP

599 — Direktlink 13.10.2011, 13:04 Uhr Paul R Moved. Dieser Post wurde am 13.10.2011 um 14:28 Uhr von Paul R editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
