heute gibts ein kleines update zu den Auslegersegmenten des 250 EC-Bs.
Für das Modell habe ich mich entschieden, den Ausleger in der 50m Version zu bauen, entsprechen im Modell ca. 58cm. Auch sind die Auslegerstücke analog dem Original einzeln hergestellt, sodass die Auslegerlänge prinzipiell variabel ist, weitere Auslegerstücke könnten also angebolzt werden.
Die Konfiguration ist dann wie folgt:
11,70m Ausleger-Anlenkstück
5,30m Ausleger-Zwischenstück
5,30m Ausleger-Zwischenstück
11,60m Ausleger-Zwischenstück
5,00m Ausleger-Zwischenstück
10,0m Ausleger-Zwischenstück
1,80m Ausleger-Kopfstück
Die einzelnen Auslegerstücke habe ich recht simpel in der Konstruktion gehalten. Diese bestehen aus einer Grundplatte und je zwei Seitenrahmen. Zur exakten Positionierung sind diese nach Nut- u. Federprinzip steckbar, so gibt es keine Passungenauigkeiten beim zusammenkleben.
Die Segmente selbst werden untereinander am oberen Zuggurt verbolzt, an den beiden unteren Druckgurten zusammengesteckt.

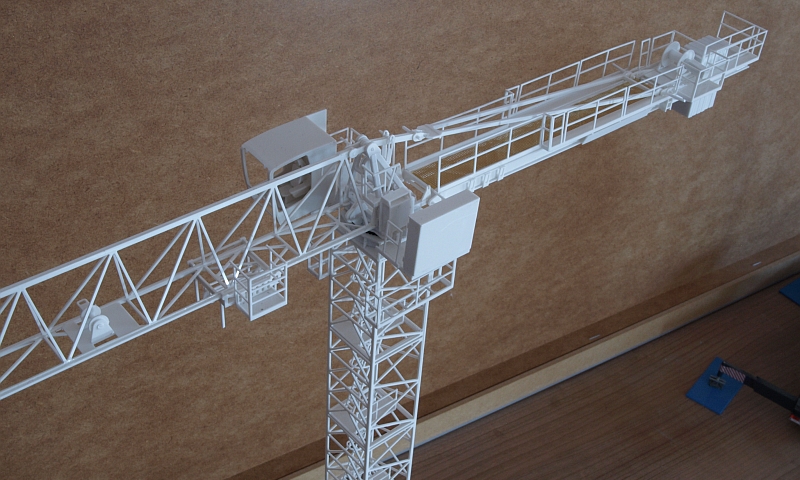

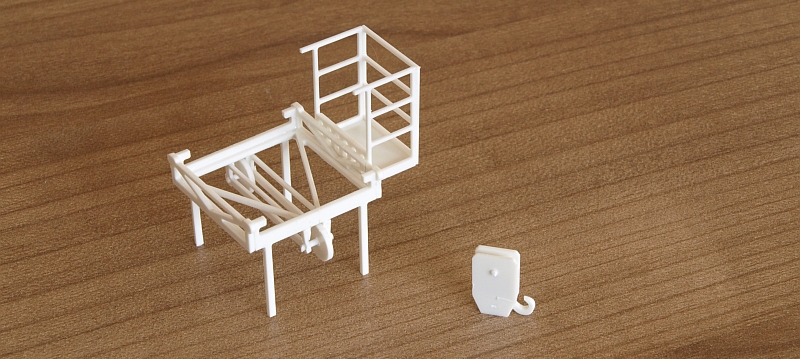

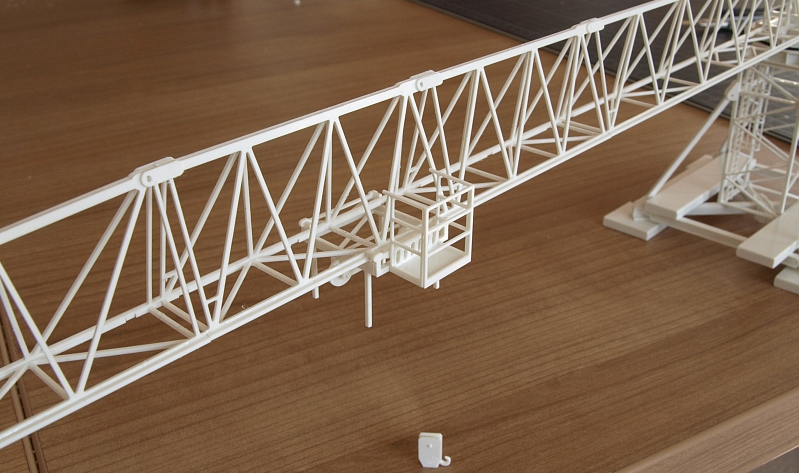

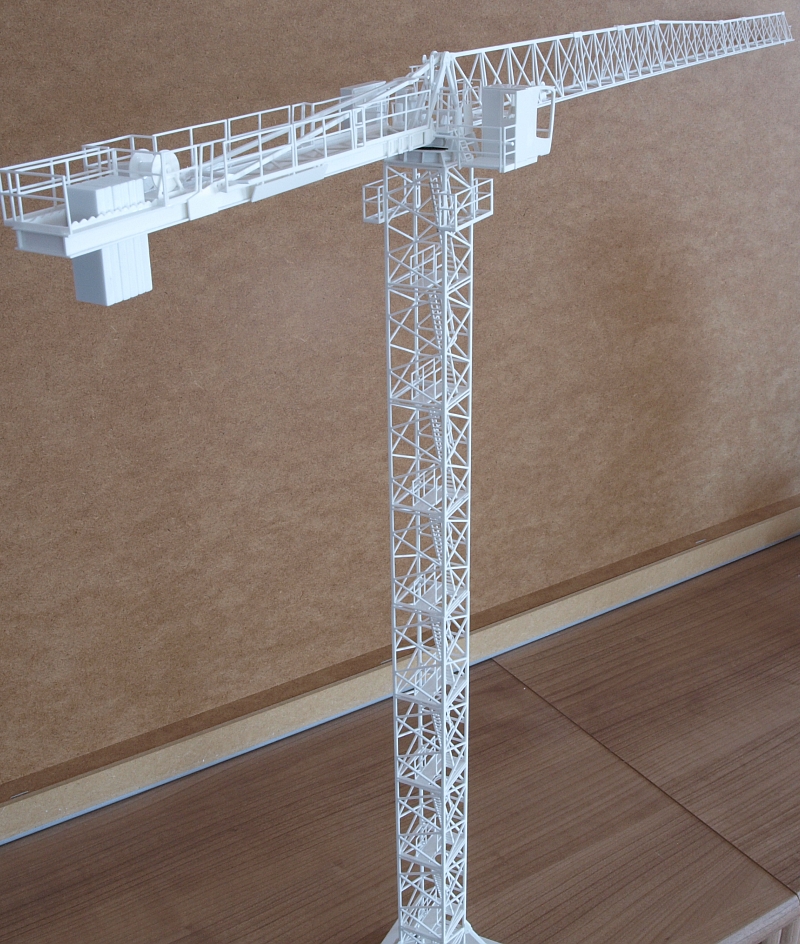

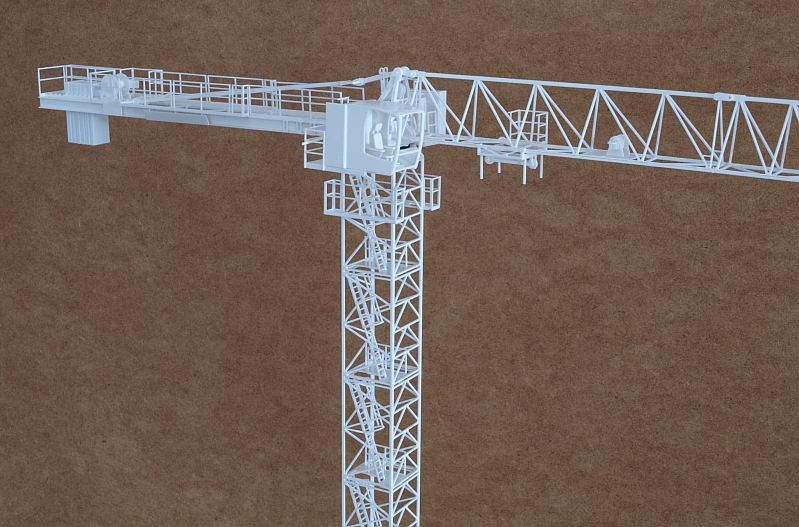

Anbei drei Bilder von den Auslegerstücken:
--
