025 — Direktlink 25.11.2009, 20:28 Uhr jeanpierre Hallo zusammen, habe nun die beiden THP's von Felbermayr fertig gealtert. Ich habe mich hierbei wirklich wieder an Originalfotos von Felbermayr gehalten, welche auch in diesem Forum unter Vorbilder drinn sind, also einige dieser THP's sehen wirklich so aus. http://yfrog.com/jdpalfinger031j Nun kommen noch das Aggregat und die Hydraulikschläuche dran. Viele Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

026 — Direktlink 25.11.2009, 21:13 Uhr GigaAsi Eine wirklich meisterhafte Arbeit, da kann man nur den Hut ziehen. -- Nur Witwer haben Engel als Frauen. Schönen Gruß aus Bochum, Andreas Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

027 — Direktlink 28.11.2009, 17:41 Uhr jeanpierre Hallo zusammen, die beiden THP's sind nun fertig und gehen am Montag auf die Reise. Ich habe noch das Aggregat angebaut und detailiert und die ganzen Hydraulikschläuche verlegt. http://yfrog.com/5fthp023j http://yfrog.com/0xthp027j http://yfrog.com/12thp029j Viele Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

028 — Direktlink 28.11.2009, 17:46 Uhr Thomas Titura Hallo Roland! Ein Wahnsinnsmodell!! Die Nr. 6 und Nr. 225 stehen schon für die Ausfahrt mit diesem Prachtstück bereit! Beste Grüße, Thomas Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

029 — Direktlink 28.11.2009, 18:19 Uhr jeanpierre Zitat: Thomas Titura postete Hallo Roland! Ein Wahnsinnsmodell!! Die Nr. 6 und Nr. 225 stehen schon für die Ausfahrt mit diesem Prachtstück bereit! Beste Grüße, Thomas Hallo Thomas, dann lass schon mal die Motoren warmlaufen, und bitte dementsprechende Schwerlast transportieren:-) Viele Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

030 — Direktlink 28.11.2009, 18:27 Uhr Mining87 Hallo Roland, ich bin sprachlos, obwohl ich es ja eigentlich von dir nicht anders erwartet hätte. Stell die irgendwo auf ein Dio und keiner merkt, dass es "nur" Modelle sind. Ich kann die fertigen Transporte kaum erwarten. Holm Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

031 — Direktlink 28.11.2009, 18:30 Uhr ronald Hallo Roland, bin absolut fasziniert von Deinen THP's. Sieht aus wie 1:1. -- Viele Grüße aus Leipzig Ronald Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

032 — Direktlink 11.04.2010, 19:33 Uhr jeanpierre Hallo zusammen, letztes Wochenende hatte ich mal die Gelegenheit, Goldhofer THP's von Felbermayr im Original zu sehen, leider fahren derartite Module bei uns ja nicht (oder bei der Brennerautobahn nur vorbei), so nutzte ich die Gelegenheit mal einige Detailaufnahmen zu machen. Ich bin nun dabei, einen fünf- und einen dreiachser zu bauen, er wird dann mit Schwanenhals an der Nr. 67 von Felbermayr angekuppelt und liefert einen kleineren Trafo. Diese beiden THP's werden so weit wie möglich detailiert, d.h. die ganzen Leitungen auf der Innen und Unterseite werde ich auch anbringen. Dafür habe ich die notwendigen Öffnungen in den Trägern gefräst. Zudem entsprechen die Querstreben so genau dem Original. Anbei ein Foto der ersten Teile. https://www.hansebubeforum.de/extern/dienstleister/img245.imageshack.us/img245/8581/p1010004tg.jpg Viele Grüße Roland Dieser Post wurde am 11.04.2010 um 21:21 Uhr von Sebastian Suchanek editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

033 — Direktlink 11.04.2010, 19:52 Uhr AP Hallo Roland ! Alle Leitungen an einem THP-Fahrwerk verlegen ,und das in 1/87 ? RESPEKT !!!!!!! Aber Spaß beiseite , sieht absolut orginal aus was Du hier zeigst. Gruß Axel Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

034 — Direktlink 11.04.2010, 19:55 Uhr Martin Mayer Hallo Roland, Na dann ran an den Speck. Das lässt ja einiges erahnen, wenn man deine bereits gebauten Modelle kennt kann man es kaum erwarten wie es mit den THP weitergeht. Ich hoffe du lässt dir nicht zu lange zeit mit den Bau und somit mit weiteren Bildern. mfg Martin -- 3D Druck, es geht doch nicht ohne 1A Decaldruck Zone! 1A Modellbau Zone Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

035 — Direktlink 11.04.2010, 21:18 Uhr jeanpierre Hallo zusammen, noch ein kleiner Beitrag. Dann ist Schluss für heute meinerseits. Habe die ersten Teile vom fünfachsigen Modul zusammegebaut. Beim ausgefrästen Teil im Mittelbalken wird später die Querplatte für die Anlenkung eingesetzt. https://www.hansebubeforum.de/extern/dienstleister/img145.imageshack.us/img145/5900/p1010005x.jpg https://www.hansebubeforum.de/extern/dienstleister/img693.imageshack.us/img693/1076/p1010006v.jpg Grüße Roland Dieser Post wurde am 11.04.2010 um 21:21 Uhr von Sebastian Suchanek editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

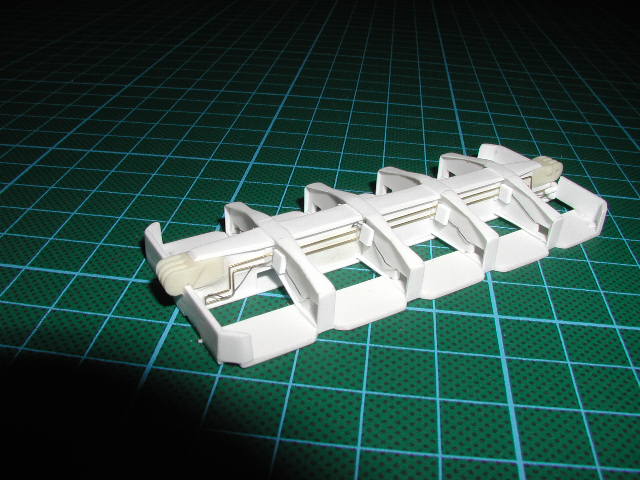

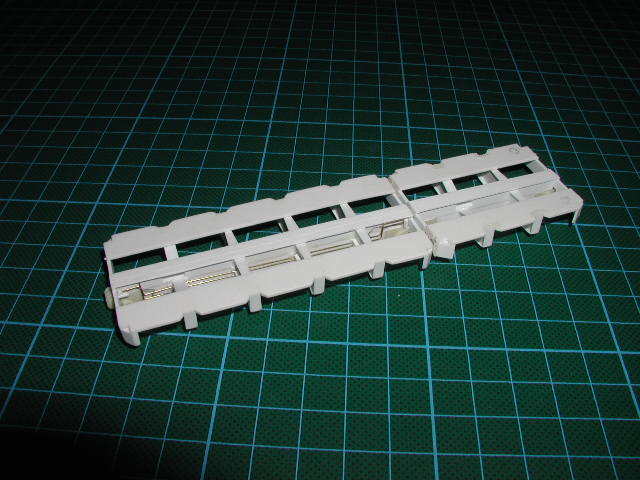

036 — Direktlink 13.04.2010, 20:51 Uhr jeanpierre Anbei zwei weitere Fotos von den Baufortschritten, der dreiachs THP muß noch fertig verspachtelt werden. Anbei beide kombiniert. Auf diesem Foto sind die Leitungen zu erkennen, welche ich auf der Unterseite angebracht habe. Sie bestehen Teils aus 0,2mm Messingdraht, teils aus 0,2mm Zinndraht, welcher sehr flexibel ist und gut angepasst werden kann. Ich habe bereits die beiden Masterteile für die Anlenkplatten gebaut, welche nun abgegossen werden und auf der Unterseite montiert werden. Weitere Fotos folgen. Viele Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

037 — Direktlink 14.04.2010, 10:29 Uhr jeanpierre Kann mir vielleicht jemand die Bestellnummer der AWM Reifen mitteilen, mit der man bei Schlüter Modellbau die passenden THP Reifen bestellen kann. Danke bereits jetzt für die Hilfe Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

038 — Direktlink 14.04.2010, 15:57 Uhr Actros das ist ja ein wahsinns modellbau!!! fahren die modelle demnächst auch alleine bei dir aufm tisch? :-) gruß dennis Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

039 — Direktlink 14.04.2010, 16:08 Uhr Stingray70 Hello Roland. Nice too see how a master-builder makes the details on the model. This models will also be fantastic with all its details Great job, and thank you for sharing these photos with us... -- Ove No problem is so big or so complicated that it can't be run away from. ~ Charles Schulz. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

040 — Direktlink 14.04.2010, 20:09 Uhr Ulrich Kober Hallo Roland, sieht mal wieder großartig aus, hast du selber eine Fräse ???. Bei Schlüter fangen die Flegen bei 690918 an und gehen bis 925. da heist es dann Jumbo Felgen 6 Stk passend für alle gängige Modelle ich weis nicht hast du die gemeint ??. Die 690922 ist die in weis, die anderen unterscheiden sich nur in der Farbe. Gruß Ulrich Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

041 — Direktlink 14.04.2010, 22:05 Uhr jeanpierre Vielen Dank für die Info, ja das müßten dann die richtigen Sein. Ja ich habe die kleine MF70 von Proxxon und spiele mit dem Gedanken, sie auf CNC umzurüsten, denn für Teile in 1/87 reicht sie allemal aus. Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

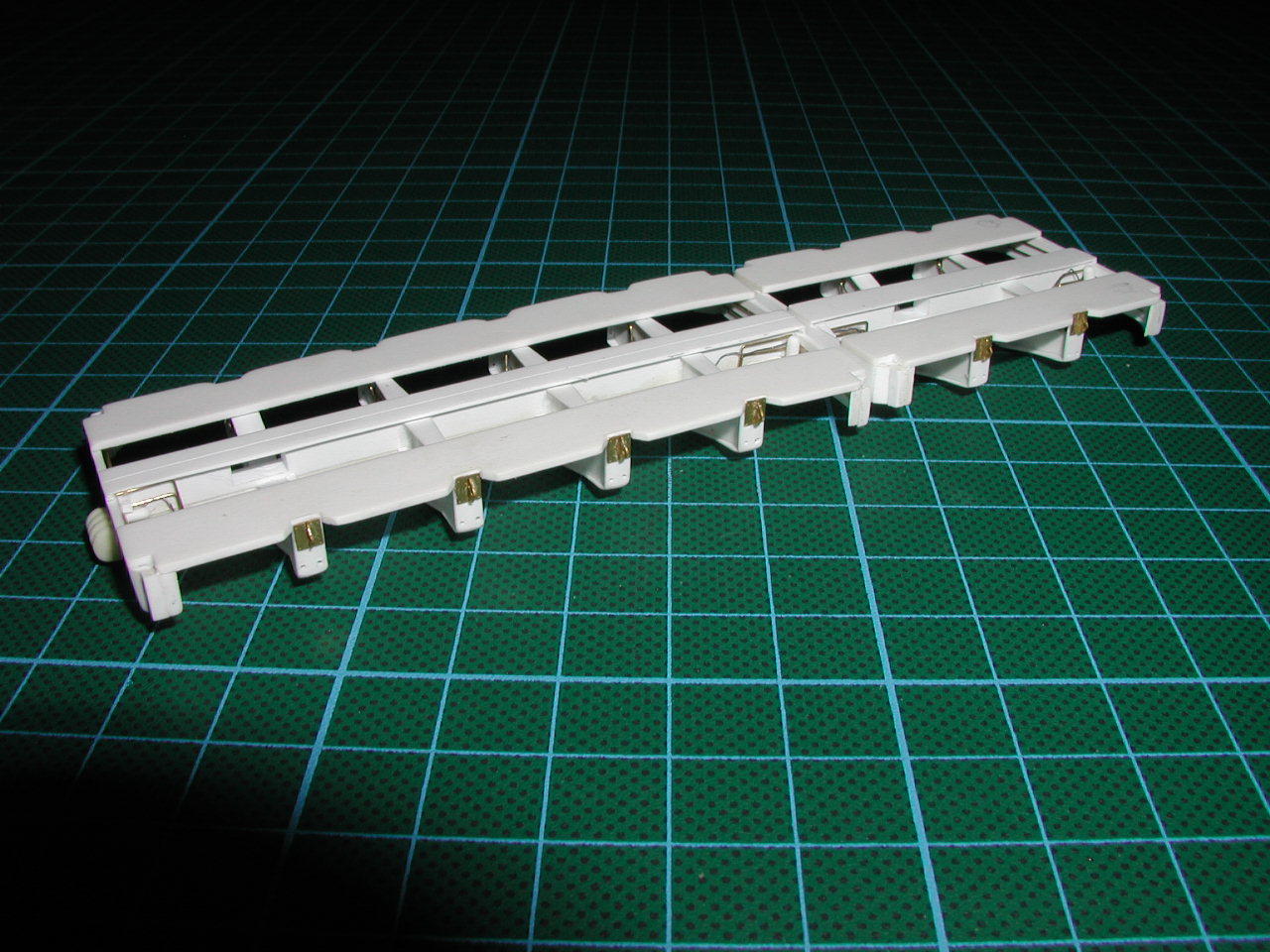

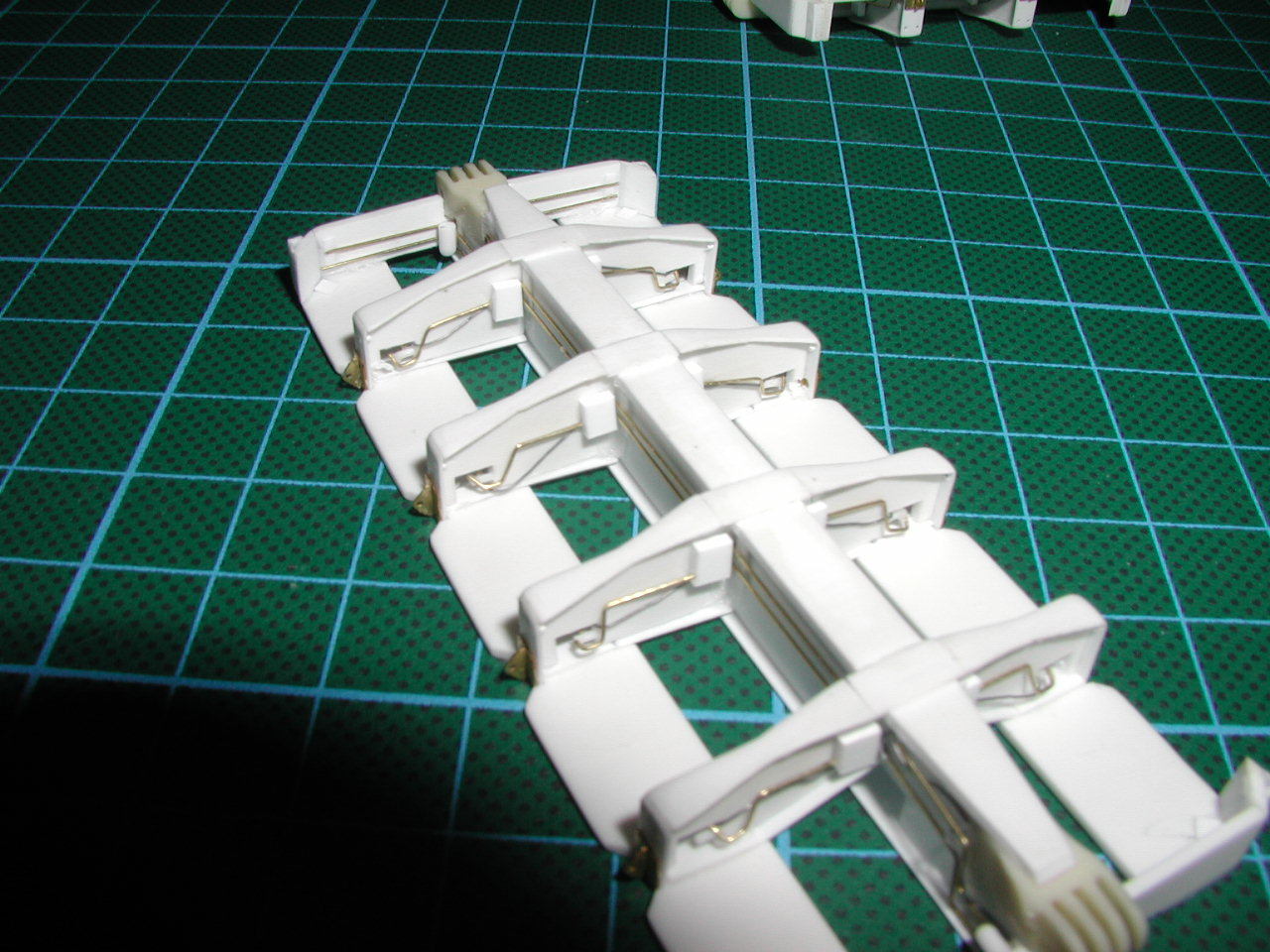

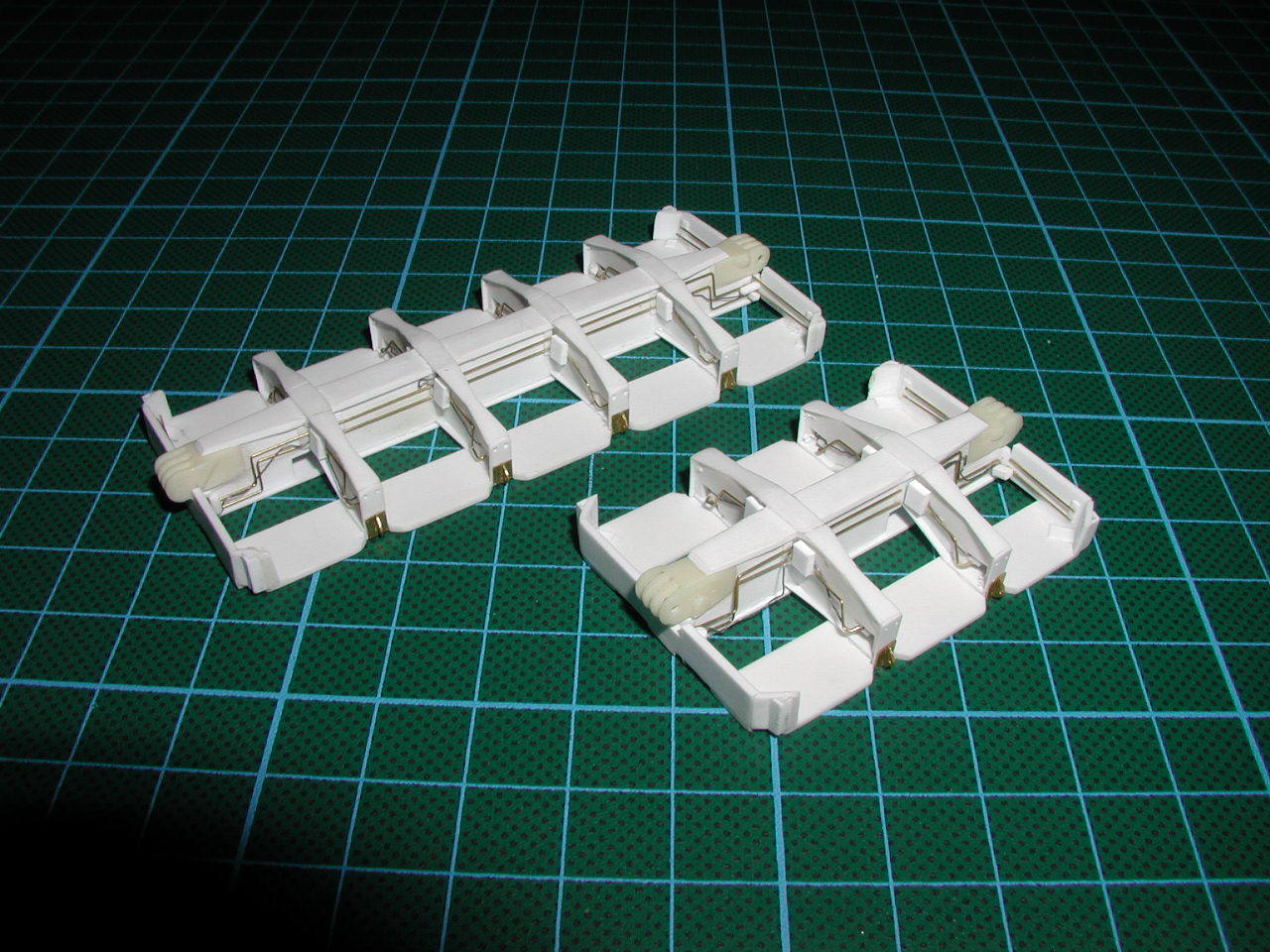

042 — Direktlink 15.04.2010, 20:11 Uhr jeanpierre So, die Hydraulikleitungen sind nun verlegt, seitlich habe ich die Zurrösen von Markus Langer Modellbau angebracht, diese werden jedoch noch mit feinen Schrauben aus winzigem Evergreensechskantprofil an den vier Ecken versehen, so eben wie beim Original. Beim fünfachsigen Modul habe ich die Mittelplatte genau in der Mitte eingeritzt, denn diese wären ja in Wirklichkeit teilbar, damit auch in 1,5facher Variante gefahren werden kann. Als nächstes kommen die Lenkstangen dran, dann werde ich die Aufhängungsteile von Herpa einbauen. Viel Spaß mit den Fotos. https://www.hansebubeforum.de/extern/dienstleister/img192.imageshack.us/img192/4241/p1010003re.jpg https://www.hansebubeforum.de/extern/dienstleister/img541.imageshack.us/img541/5954/thp2.jpg https://www.hansebubeforum.de/extern/dienstleister/img219.imageshack.us/img219/1828/thp4.jpg Grüße Roland Dieser Post wurde am 18.04.2010 um 20:25 Uhr von Sebastian Suchanek editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

043 — Direktlink 15.04.2010, 21:19 Uhr kranfuzi Hurra!!! Auf dem zweiten Bild im letzten Post sitzt die linke Zurrösen schief. Hurra!!!Roland ist doch nur ein Mensch!!! Im Ernst, einfach nur geil. Das ist perfekter Modellbau. -- Grüße Rainer TransTec Freiburg, die badische Kraft Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

044 — Direktlink 15.04.2010, 22:48 Uhr Wilfried E. Hallo Roland, ein wirklich perfektes Bauteil !! Bin schon gespannt, wie es weitergeht! -- Gruß aus Pulheim Wilfried Euskirchen (Meine hier gezeigten Bilder unterliegen dem Urheberrecht) --Was Du heute nicht erledigst, musst Du morgen nicht korrigieren-- Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

045 — Direktlink 16.04.2010, 00:33 Uhr Gast:Steve12777 Gäste ... (Gast) Zitatantwort || Editieren || Löschen || IP

046 — Direktlink 16.04.2010, 03:17 Uhr Tan Aik Liang Sweet!!!! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

047 — Direktlink 16.04.2010, 07:57 Uhr jeanpierre Danke für die lobenden Worte, ich habe gestern noch kurz die Aufhängungsteile von Herpa probiert, sie passen perfekt, somit werde ich diese demnächst verbauen. Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

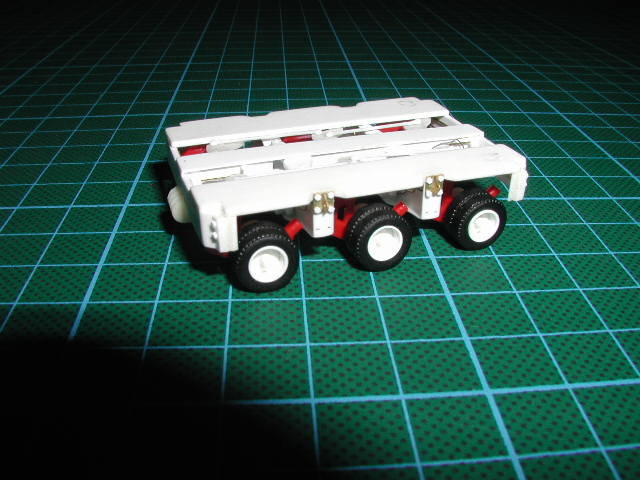

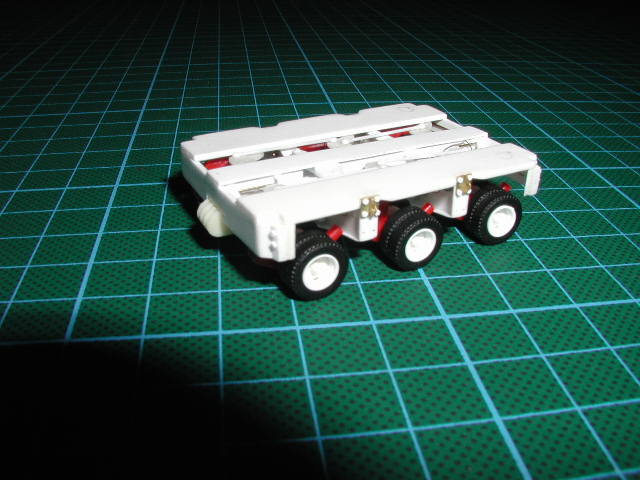

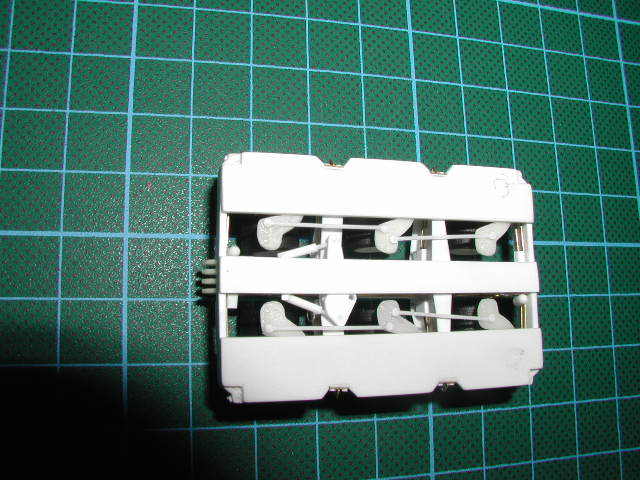

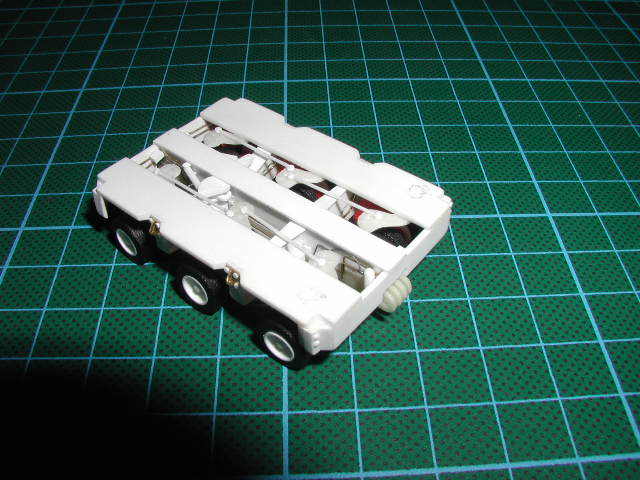

048 — Direktlink 18.04.2010, 19:58 Uhr jeanpierre Hallo zusammen, es geht nun ein wenig weiter mit den THP's. Ich habe nun die Lenkplatten und das Gestänge eingebaut, bei den Lenkplatten habe ich die verschiedenen Einlochmöglichkeiten dargestellt. Zudem habe ich auch den Anklenkmechanismus gebaut, man sieht die beiden Hydraulikzylinder mit den entsprechenden Hydraulikschläuchen aus 0,2mm Zinndraht. Bei diesem Modul ist die Querplatte für die Anlenkung natürlich nicht mit dem restlichen Lenkmechanismus verbunden, da das 3-achs Modul ja beim 5 Achser angekoppelt und somit auch von diesem angelenkt wird. Ich habe probeweise mal die Reifen von AWM montiert, sie sehen wirklich super aus und passen perfekt drauf. Ich habe mir davon nun "Milliarden" von solchen kleinen Reifen bestellt, denn die THP's brauchen davon ja eine Unmenge. Viel Spaß mit den Fotos. Grüße Roland Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

049 — Direktlink 18.04.2010, 20:03 Uhr Norbert Weber Hallo Roland, ganz tolle Arbeit. Das ist Modellbau der Spitzenklasse. Gruß Norbert Weber Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
