Hallo Zusammen, hallo Michael
ein paar „bildliche Beweise“ wie die Vossbrücke (ex Dansk) im Laufe der Jahre unterwegs war. Auf die Bilder aus der Zeit wo sie (auch bei Voss) noch blau war verzichte ich mal.
Seit sie gelb ist fährt sie nur noch gesattelt, zumindest habe ich weder einen Transport seitdem angehangen gesehen noch fotografiert.
Seit diesem Zeitpunkt „ging auch das mit den Verlängerungen im Bereich der Hubhebelarme los“.

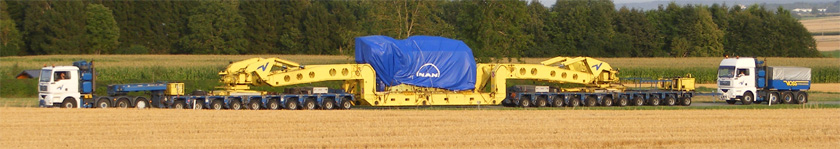

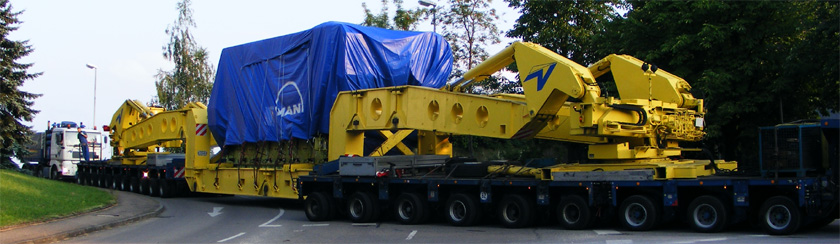

Zuerst fuhr sie vorne ohne und hinten mit der kurzen Verlängerung („Ein-Loch-Verlängerung“). Dabei hatte sie vorne 8 und hinten 11 Achsen, siehe hier:

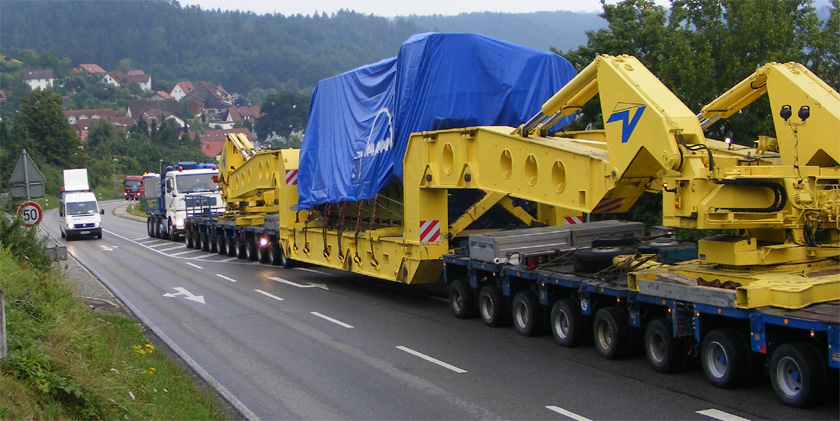

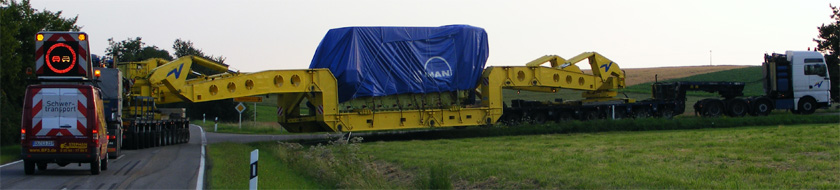

Danach wurde die hintere Verlängerung fest mit dem Brückenkopf verbunden und es kam die lange Verlängerung zum Einsatz („Zwei-Loch-Verlängerung“). Nun wanderte die kurze Verlängerung nach vorne, war aber eingebolzt. Dabei hatte sie vorne nun 9 und hinten 11 Achsen, siehe hier:

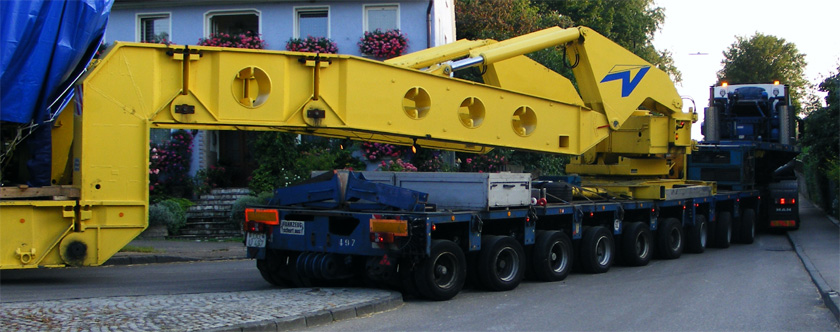

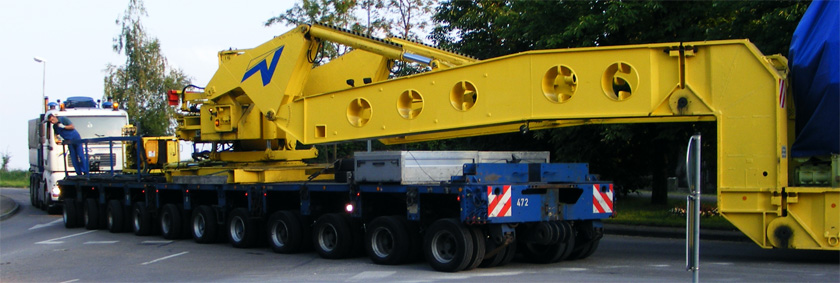

Im Detail nun die beiden Brückenköpfe von den 3 eben gezeigten Bildern, da diese dem Conrad-Modell am ehesten nahe kommt (wenn auch hinten die Verlängerung fest ist und vorne nur 9 Achsen gefahren wurden, im ggs. zum Conrad Modell).
Noch kurz etwas zu der Anlenkung der hinteren Achsen durch den hinteren Brückenkopf. Die Anlenkung die Conrad an den Brückenkopf rangemacht hat war auch bei Voss noch solange am Brückenkopf bis sie gelb lackiert wurde, dann wurde das abmontiert.
Als es noch am Brückenkopf war, wurde der Kopf um 180° gedreht, damit man auf der anderen (zuvor vorderen) nun hinteren Seite die „vosseigene Zwangslenkung“ montieren kann.

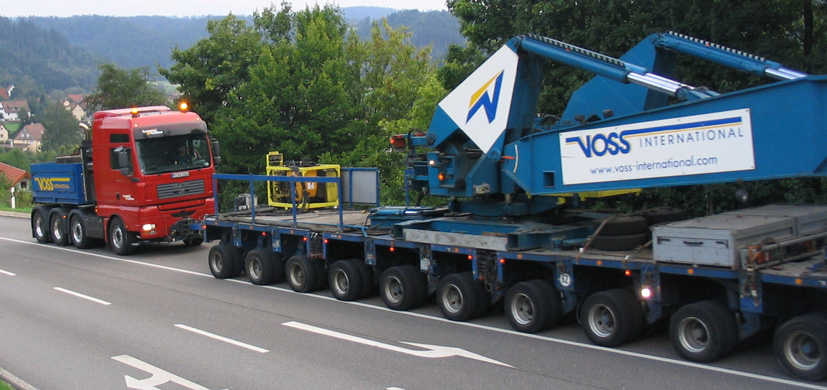

Wenn man genau hinschaut erkennt man die Lenkzylinder hinter den Ersatzreifen auf dem Fahrwerk zwischen der 7. und 8. Achse von hinten gezählt:

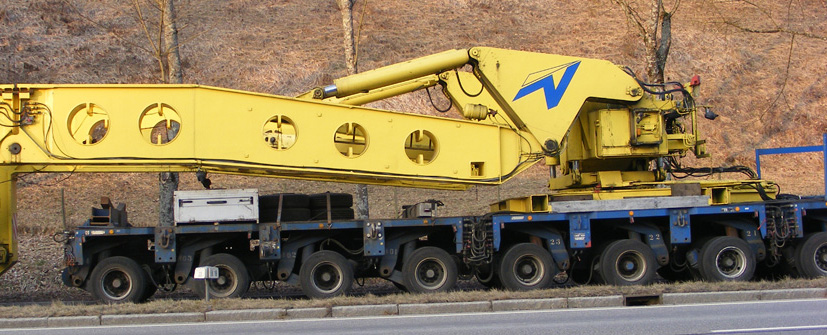

Mit dem Umlackieren der Brücke wurden diese Zylinder abmontiert:

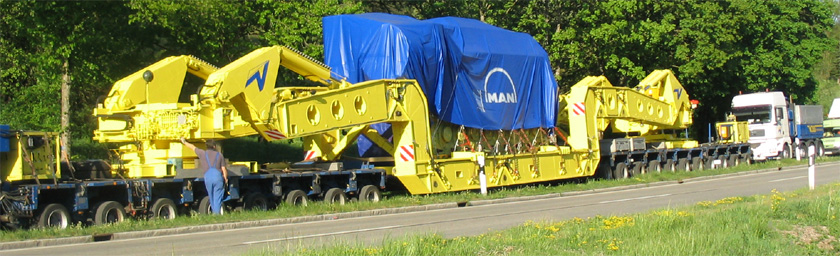

Nun noch ein Bild, welches vor einer Woche aufgenommen wurde. Dies entsprich dem Zustand der Brücke seit 1,5 Jahren, seitdem beide Brückenköpfe die langen „Zwei-Loch-Verlängerungen“ haben. Vorne 10 und hinten 11 Achsen.
In diesem Sinne, ich hoffe ihr findet hierbei etwas was euch für’s Conrad-Modell hilft.
Edit:
- Danke an Burkhardt fürs Einstellen -
