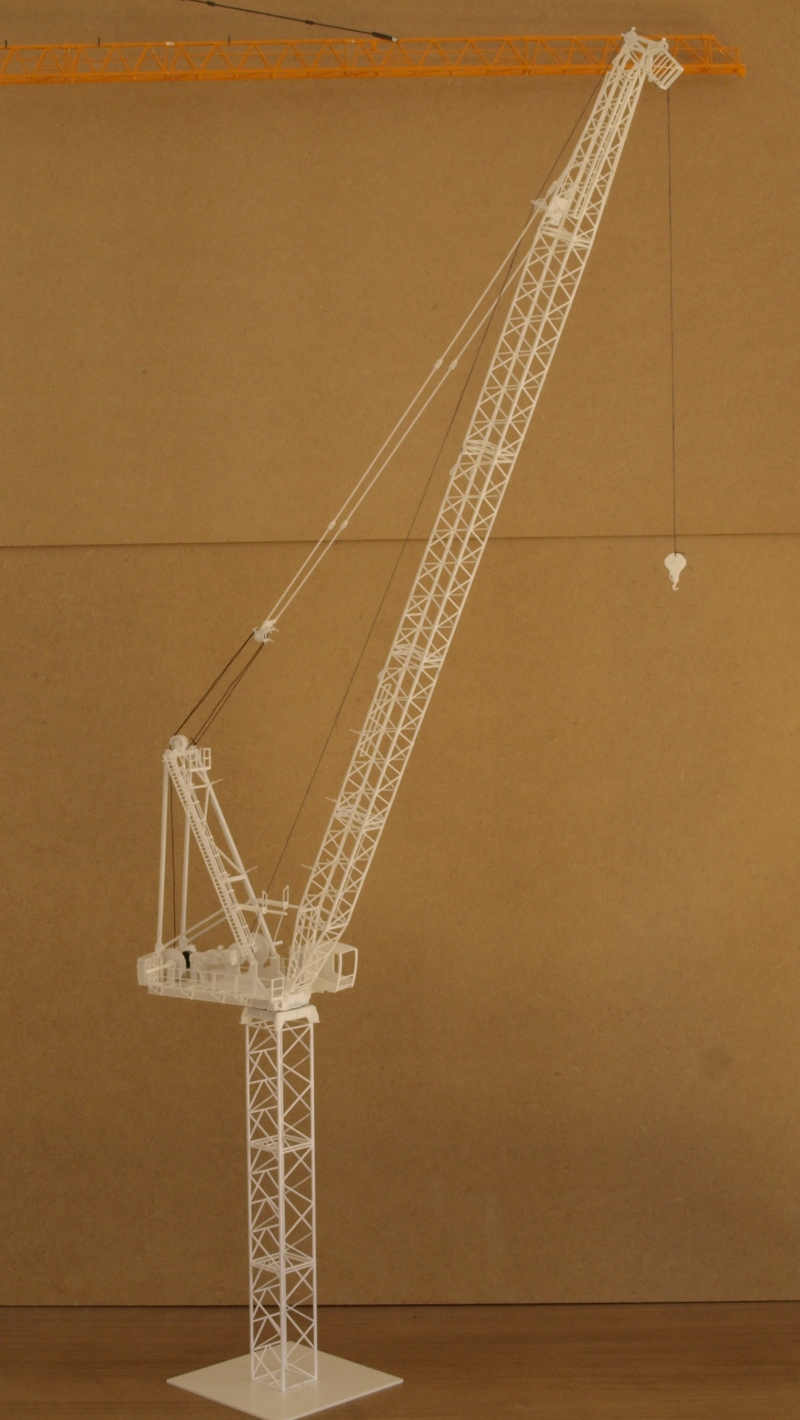

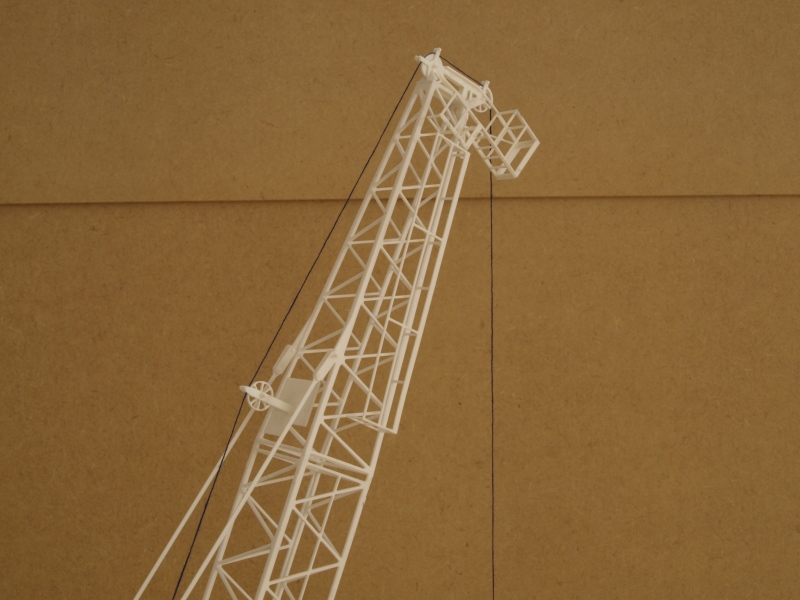

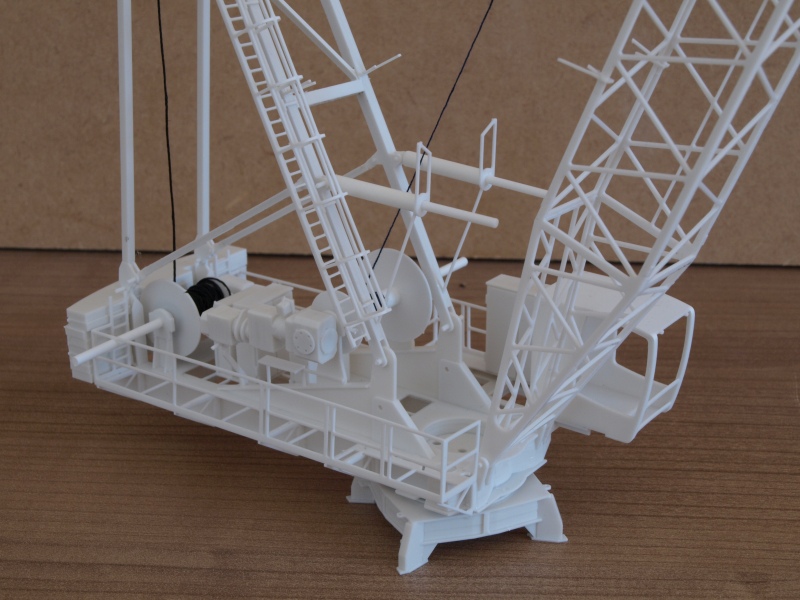

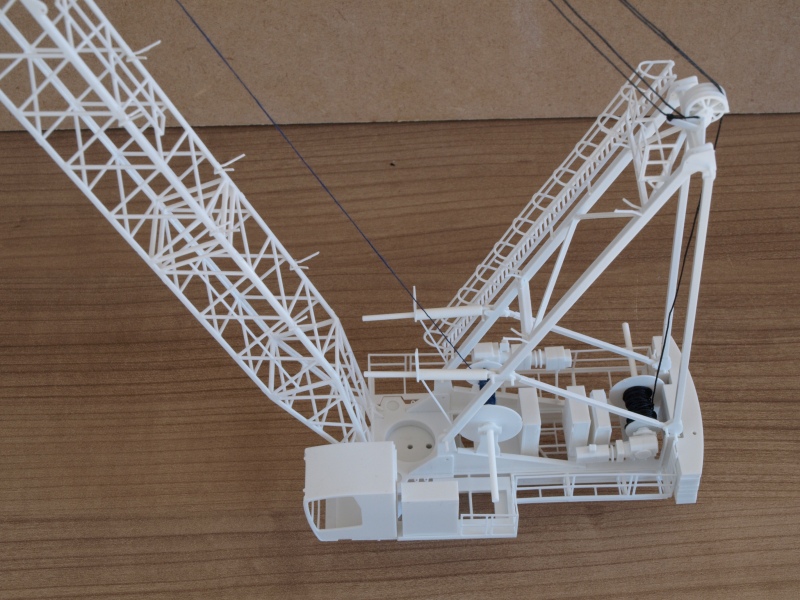

225 — Direktlink 15.04.2018, 11:01 Uhr tomreh Schönen Sonntag zusammen, Heute ist: Test-Montage! Jetzt werden alle Baugruppen des 357 HC-L miteinander montiert. Bei dieser Testmontage des Prototypen wird die Passgenauigkeit der Bauteile zueinander überprüft und mögliche Konstruktionsfehler werden identifiziert. Glücklicherweise gibt es hierbei keine bösen Überraschungen, alle Baugruppen passen perfekt zueinander. Hier zahlt sich die Konstruktion mittels CAD und das genaue produzieren der Einzelteile mittels einer CNC Fräsen natürlich aus. Nach der Testmontage wird das Modell wieder zerlegt und alle Baugruppen bekommen ihr Finish, d.h. kleine Details werden noch angebracht, die Lochbleche (Laufgitter) verklebt, etc... Anschließend gehen die Bauteile in die Lackierung. Wenn der Prototyp fix und fertig ist, wird es diesen Kran auch wieder als Bausatz geben. Wie gewohnt mit allen Frästeilen, Decal-Satz und Aufbauanleitung. Hier nun ein paar Bilder vom noch "weißem Prototyp": -- Viele Grüsse aus Ostfriesland Tom http://www.tomreh.de http://www.enercon.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

226 — Direktlink 15.04.2018, 15:42 Uhr Adrian Flagmeyer Sehr gute Arbeit! Gruß Adrian Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

227 — Direktlink 15.04.2018, 20:32 Uhr Ulrichkober Hallo Tom, dein Wipper sieht einfach super aus,große Klasse und riesengrosses Modellbaukino. einfach nur wow. mfg Ulrich Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

228 — Direktlink 15.04.2018, 20:54 Uhr Matthias Will Nabend Tom Was du ablieferst einfach genialer Modellbau...... -- Matthias Will "Schweres, Langes und Breites und hohes kann so schön sein!" Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

229 — Direktlink 15.04.2018, 22:29 Uhr Wilfried E. Hallo Tom, das ist wieder ein super Modell. Einfach nur Top. Bin schon auf die nächsten Baufortschritte gespannt. -- Gruß aus Pulheim Wilfried Euskirchen (Meine hier gezeigten Bilder unterliegen dem Urheberrecht) --Was Du heute nicht erledigst, musst Du morgen nicht korrigieren-- Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

230 — Direktlink 15.04.2018, 22:37 Uhr Ron van der Velpen Da geht wieder den Hut ab! Toll, toll, toll! -- Ron van der Velpen www.vandervelpen.nl Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

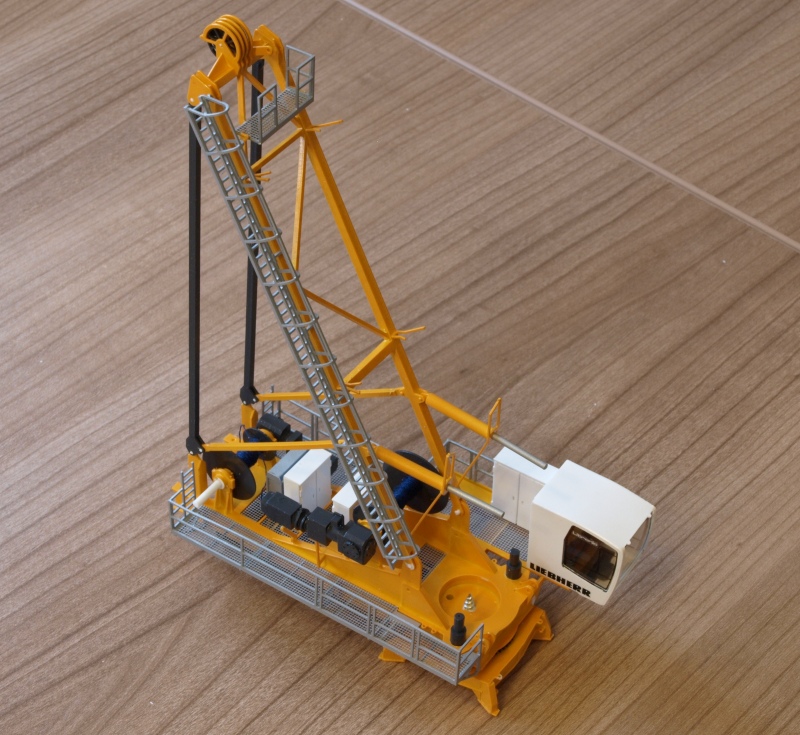

231 — Direktlink 28.04.2018, 18:31 Uhr tomreh Schönen Samstag zusammen, heute gibt es Bilder in Farbe und bunt. Die Baugruppen vom Wipper sind nun alle fertig lackiert. Dank der modularen Bauweise das Modells lassen sich alle Baugruppen separat und damit einfarbig lackieren. Ein Abkleben von Flächen für eine zweifarbige Lackierung ist nicht nötig. Nun kann der Zusammenbau des kompletten Modells erfolgen. Größtenteils lassen sich die Baugruppen zusammenstecken und mit Rundmaterial verbolzen. Zum Schluss kommen noch ein paar Beschriftungen an die Kabine und an die Drehbühneneinheit zur besseren Detaillierung ran. Damit ist der Bau des Kranes nahezu abgeschlossen. Es folgt noch eine Fotoserie vom fertigen Modell, sobald dieser komplett aufgerüstet ist. Mit der Erstellung einer kleinen Aufbauanleitung habe ich schon begonnen, sodass auch diese Modell in kleiner Auflage als Fräs-Bausatz angeboten werden kann. Wer Interesse hat, gerne per mail melden. Hier nun ein paar Bilder: -- Viele Grüsse aus Ostfriesland Tom http://www.tomreh.de http://www.enercon.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

232 — Direktlink 29.04.2018, 07:52 Uhr STF Grias di Tom, der Kran sah bis jetzt schon gut aus, aber mit Farbe......Hut ab! Schöne Grüße -- STF © der von STF gezeigten Bilder liegt bei STF! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

233 — Direktlink 29.04.2018, 09:45 Uhr Breuer Krane Hallo Tom, das ist mal wieder der Hammer was du uns da zeigst.... ich glaube besser geht es eigentlich nicht mehr.... -- Gruß Christoph Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

234 — Direktlink 29.04.2018, 20:17 Uhr Andre Schirmer Aufbauen, Aufbauen, Aufbauen... einfach klasse. Saubere Arbeit, ich zieh meinen Hut vor der Leistung. Ich hoffe das da noch weitere Projekte umgesetzt werden. Schöne Grüße aus Leipzig -- Tuuuunnäääääl, fährsde rein, wirds duuuunkääääl.... fährsde raus, wirds hääääääll, Tuuuuunnäääääl Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

235 — Direktlink 29.04.2018, 21:02 Uhr Ulrichkober Hallo Tom, in Farbe sieht Wipper nochmals viel besser aus grosses kompliment an deine Leistung und an deine Arbeit,ganz ganz ganz grosses Kino. gruß Ulrich Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

236 — Direktlink 30.04.2018, 08:07 Uhr tomreh Guten Morgen zusammen, vielen Dank Euch! Das Modell steht! Allerdings muss ich noch mit der richtigen Schnur/Garn experimentieren. Gar nicht so leicht, die Einziehseilflasche in 1/87 vorbildgetreu einzufädeln... -- Viele Grüsse aus Ostfriesland Tom http://www.tomreh.de http://www.enercon.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

237 — Direktlink 30.04.2018, 11:22 Uhr Valentin gorgeous ! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

238 — Direktlink 30.04.2018, 21:03 Uhr AnatoliyKiev beautiful model and work! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

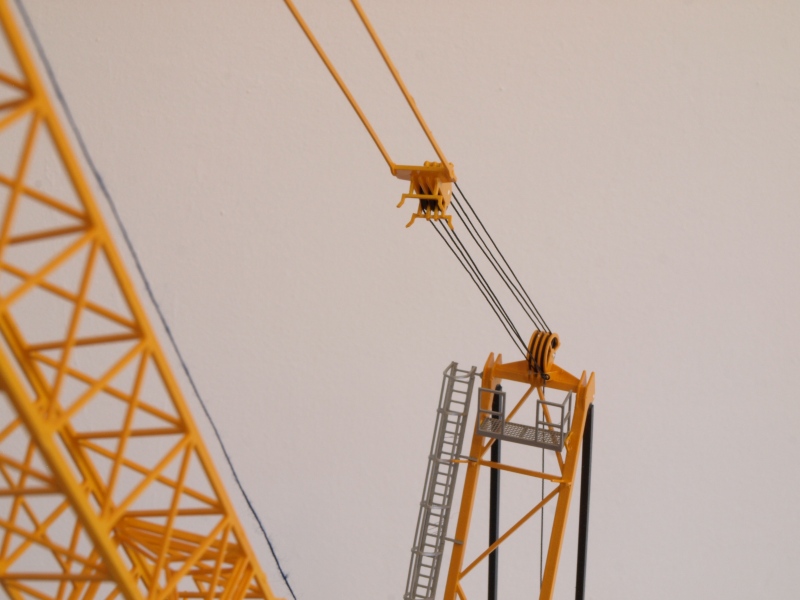

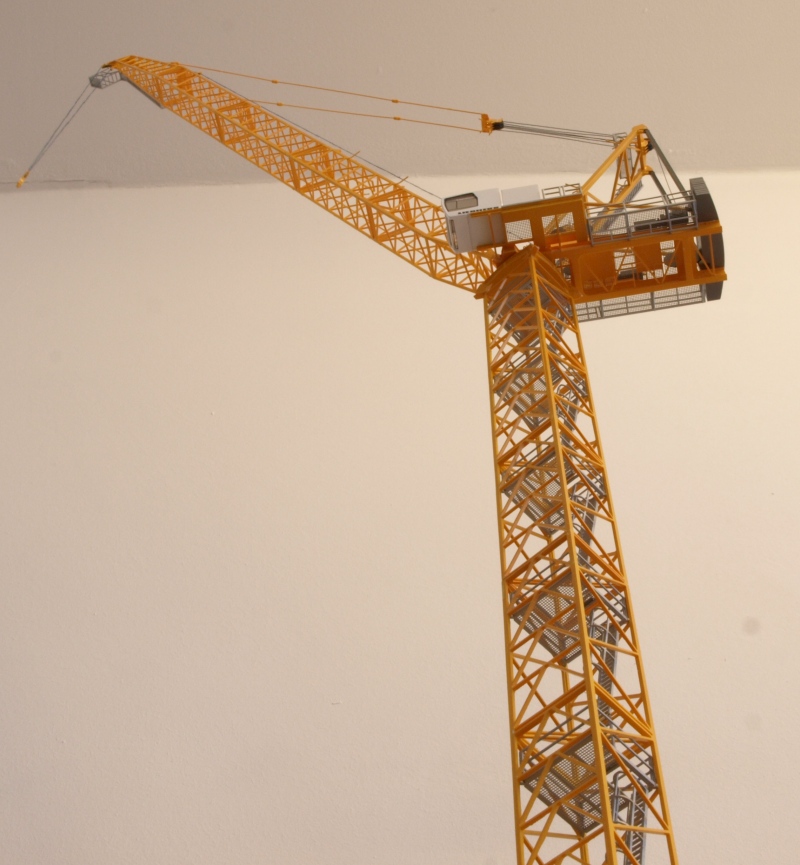

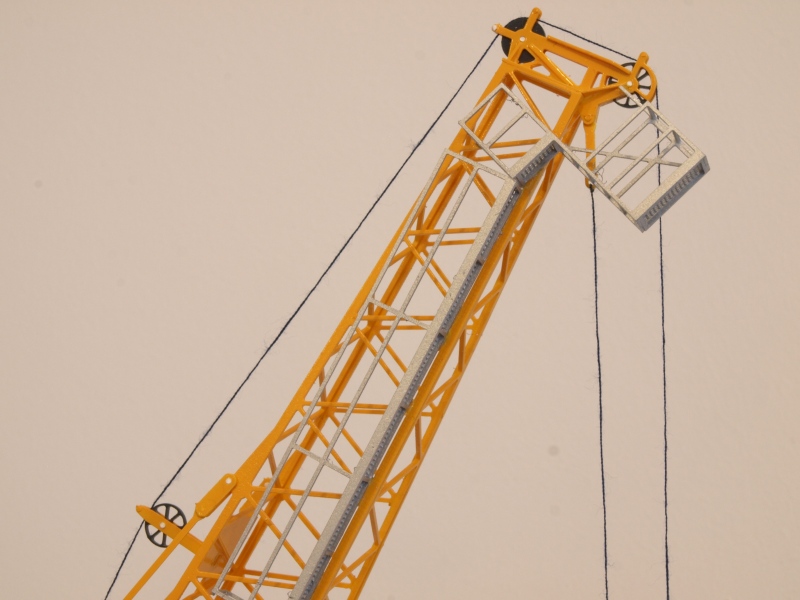

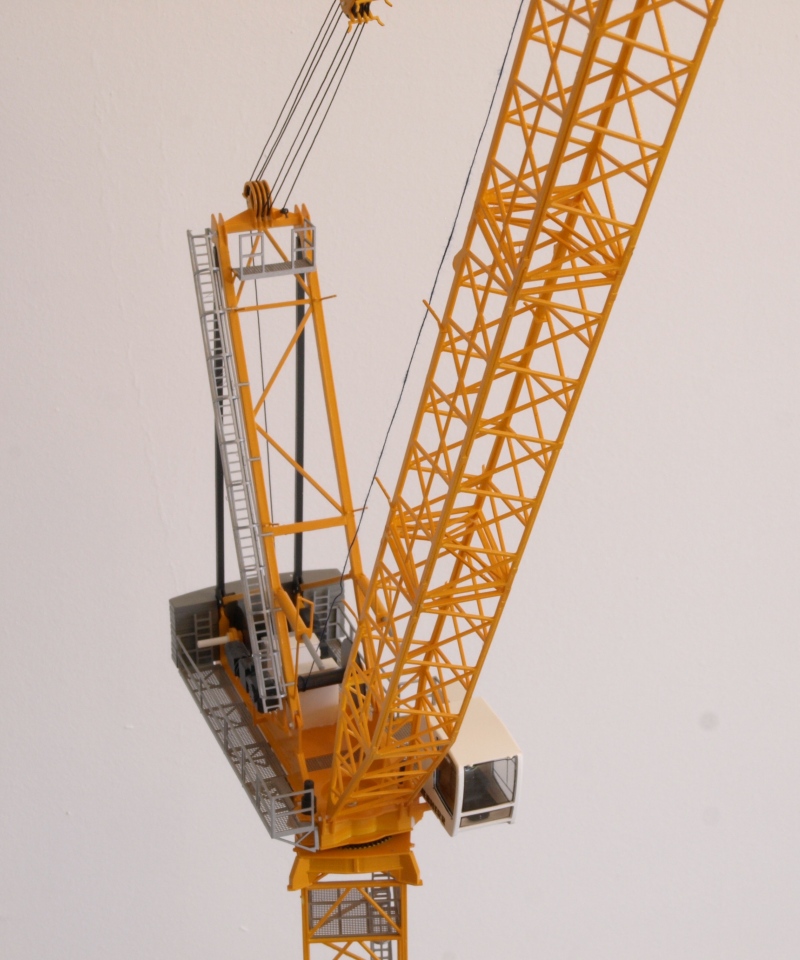

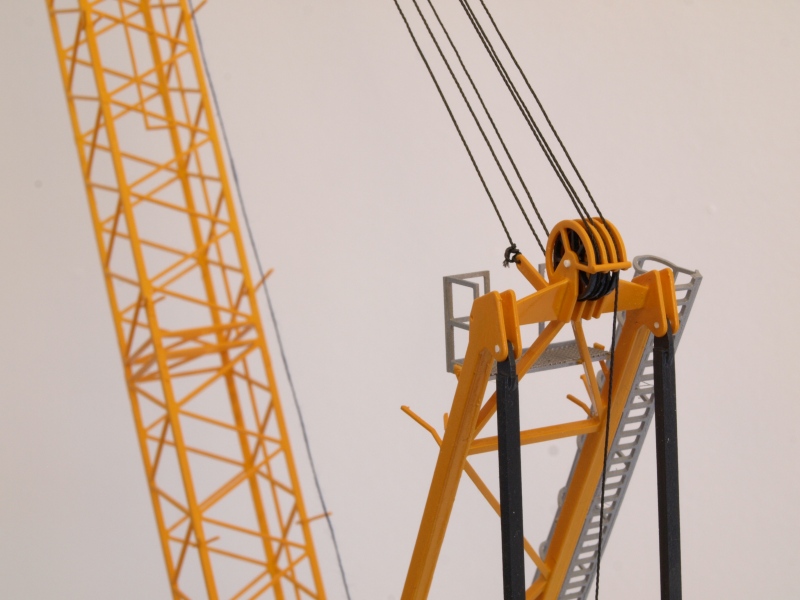

239 — Direktlink 10.05.2018, 10:22 Uhr tomreh Guten Morgen Zusammen, Heute gibt's ein großes Bilderupdate zum fertigen Modell des 357 HC-L 18 Litronic. Der Bau ist abgeschlossen, der Kran montiert und die letzten Details sind angebracht. Damit ist der 357 HC-L der erste Wipper in meiner kleinen Reihe von TDKs in 1/87. Schlussendlich hat der Kran nun folgende Konfiguration: - Betonfundament zum Verankern des Turmes - Turmstücke 630 HC (6x, 2 Sektionen) - Drehbühneneinheit mit Kabine und Podeste - Auslegerhaltebock - Wippausleger 50m (1x 9,70m, 1x 8,78m, 2x 10,36m, 1x 10,75m) - Hakenflasche Das fertige Modell besitzt eine Gesamthöhe von ca. 102cm und eine maximale Breite über alles von ca. 69cm. Noch ein paar Facts zu Modell selbst: - Entwicklung: 3 Monate - Bauzeit: 3 Monate - Einzelteile: ca. 460 Stück - Fräsdateien: 12 - Nettofräszeit: 8,33h Jetzt die Bilder: -- Viele Grüsse aus Ostfriesland Tom http://www.tomreh.de http://www.enercon.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

240 — Direktlink 10.05.2018, 10:23 Uhr tomreh Teil 2: -- Viele Grüsse aus Ostfriesland Tom http://www.tomreh.de http://www.enercon.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

241 — Direktlink 10.05.2018, 10:37 Uhr mg Super schöner Kran!!! -- Gruss Markus Keep on rocking! Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

242 — Direktlink 10.05.2018, 16:29 Uhr Nico21 Hallo Tom, was ein geiles Teil! Einfach nur TOP!!! -- Viele Grüsse Nico Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

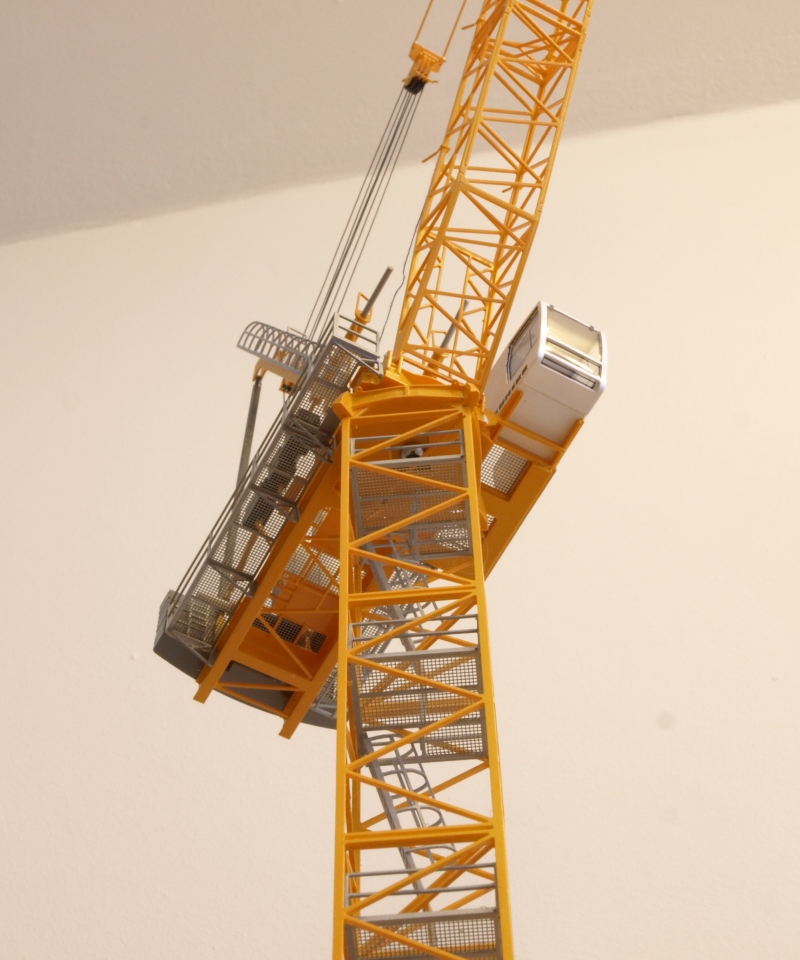

243 — Direktlink 19.05.2018, 11:10 Uhr tomreh Mahlzeit zusammen, zu guter Letzt habe ich noch drei Bilder rausgekramt, welche das Modell mal von ganz unten zeigen. Sozusagen aus der "Fußgänger-Perspektive". Hier wirkt das Modell am realistischsten. Schöne Pfingsten! -- Viele Grüsse aus Ostfriesland Tom http://www.tomreh.de http://www.enercon.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

244 — Direktlink 19.05.2018, 13:30 Uhr Matthias Will Servus Tom Gigantischer Modellbau einfach Wahnsinn...... -- Matthias Will "Schweres, Langes und Breites und hohes kann so schön sein!" Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

245 — Direktlink 16.06.2018, 12:50 Uhr tomreh Servus Zusammen, nun hat es doch noch etwas mehr Zeit gebraucht als gedacht, aber jetzt ist die Erstellung der Bauanleitung für den Wipp-Kran abgeschlossen. Somit sind auch die ersten Bausätze für den 357 HC-L verfügbar. Wie gewohnt beinhaltet der Bausatz alle nötigen Bauteile (hier über 460 CNC Frästeile), 45 Seiten Bauanleitung incl. maßstabsgetreue Materialstücklisten und Prinzipskizzen. Wer an einem Bausatz Interesse hat, kann sich gerne bei mir melden. Mehr Infos zum Bausatz sowie Bilder vom Modell gibt es noch auch meiner Website, anbei der Link: http://www.tomreh.de/b_357hcl_0.html -- Viele Grüsse aus Ostfriesland Tom http://www.tomreh.de http://www.enercon.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

246 — Direktlink 06.07.2018, 08:37 Uhr baggerphil Echt top, was Du mit dem 357 HC-L wieder aus dem Poly gezaubert hast! Wenn man nicht den ganzen erstklassigen Baubericht verfolgt hätte qürde man wohl kaum glauben, dass das ein Eigenbau ist. Genial! Als 1:50-Sammler würde ich mir nun nur noch solche Bausätze in 1:50 wünschen. Mal schauen ob sich jemand mal an sowas wagt... -- Copyright liegt bei mir! Grüsse aus der Schweiz Phil Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

247 — Direktlink 12.07.2018, 15:43 Uhr baroni Es ist immer wieder ein herrlicher Genus Deine Arbeiten hier bewundern zu dürfen! Geniale Konstruktion, akkurat zusammen gebaut und dann auch noch beneidenswert abgelichtet, was will mein Herz mehr? Schon gespannt auf neue Dinge, die da kommen, und mit herzlichen Grüßen, Thorsten (baroni) -- Aktueller denn je: Wer in der Demokratie schläft, wird in der Diktatur erwachen! ©@bisher unbekannter Autor ... aber wenigstens keine Augenringe haben. ©@Christine Prayon Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

248 — Direktlink 20.03.2019, 18:54 Uhr Holger-1974 @Tomreh, mal eine Frage: Wie werden die einzelnen Turmstücke bei den Kranmodellen und Auslegerstücke beim 357 HC-L verbunden, wenn der Kran aufgebaut wird? verklebt, verbolzt oder anders? Wenn der wie sein Original zerlegbar und wieder aufbaubar ist, könnte man ein paar Tieflader von Herpa oder Kibri nehmen und ihn von Baustelle zu Baustele transportieren. So ein richtig fetter Brummer, wie der 710 HC-L, das wär mal was, oder Dieser Post wurde am 20.03.2019 um 18:54 Uhr von Holger-1974 editiert. Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP

249 — Direktlink 23.03.2019, 10:12 Uhr tomreh Hallo Holger. die Turmteile bei den 1/87er Bausätzen sind verklebt. Da die Turmstücke so filigran sind, wäre ein Verbolzen nicht zweckmäßig und stabil genug. Die Auslegerstücke werden mittels Nut/Feder formschlüssig verbunden, hab aber trotzdem alles mit einem Tropfen Kleber fixiert. -- Viele Grüsse aus Ostfriesland Tom http://www.tomreh.de http://www.enercon.de Profil || Private Message || Suche Zitatantwort || Editieren || Löschen || IP
